4110 Series

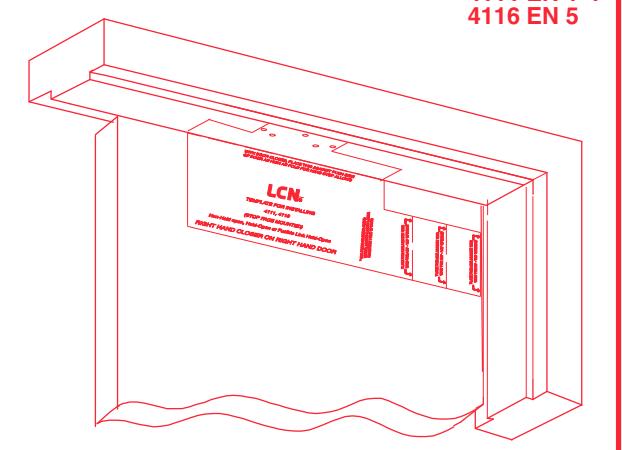

Peel-N-Stick
(Fig. 66)
4111 EN 1-4
Installation Instructions
100°-140°-180° Template Push Side Mounting
For 4110 Delay 100° Mounting provides additional delay time.
Reduce installation torque if using SRT screws in wood. The use of wood screws is recommended for wood.
Determine door width, adjust spring power to match chart.
| WIDTH | 0 | ||
|---|---|---|---|
| INTERIOR | EXTERIOR | SET TO: | |
| Ġ. | 1 | ||
| 34" | 8.5 lb-f | 2 | |
| 38" | 30" | 3 | |
| 48" | 36" | 4 | |
| 54" | 42" | 5 | |
LCN<sub>∞</sub> FAST<sup>™</sup> Power Adjust for Spring Power Adjustment (Used only on
A CAUTION
IMPROPER INSTALLATION OR

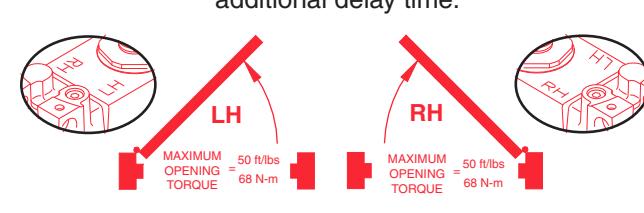

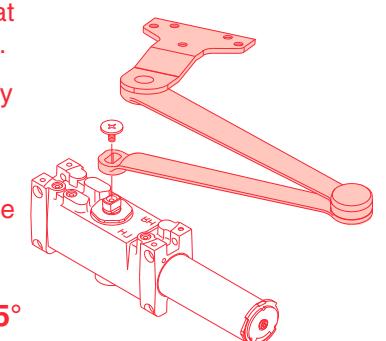

(1) Mount arm on shaft at 15° to closer, as shown.
(2) Secure arm assembly to closer with pinion screw provided.
Using fasteners provided, secure closer to door.

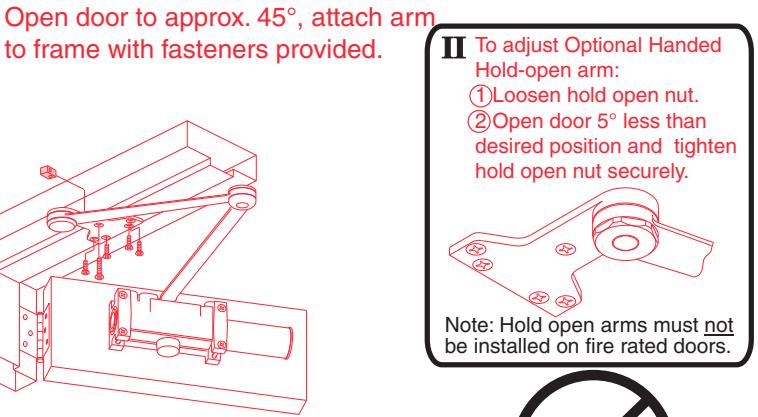

to frame with fasteners provided.
Fifth hole spacer Espaceur du cinquième trou Espaciador para el quinto agujero

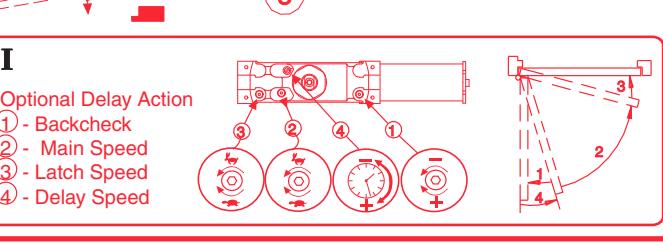

NOTE: A "Normal" closing time If necessary, adjust closer. 6 from 90° open position is 5 to 7 seconds, evenly divided between main speed and latch speed.
MAINTENANCE REQUIRED

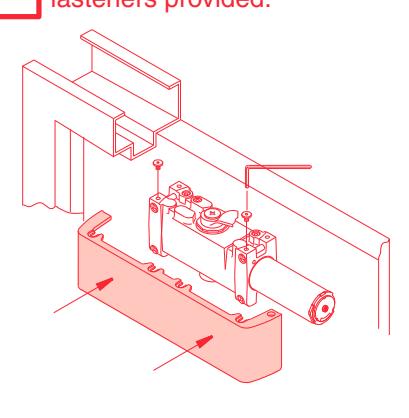

Attach cover with fasteners provided.

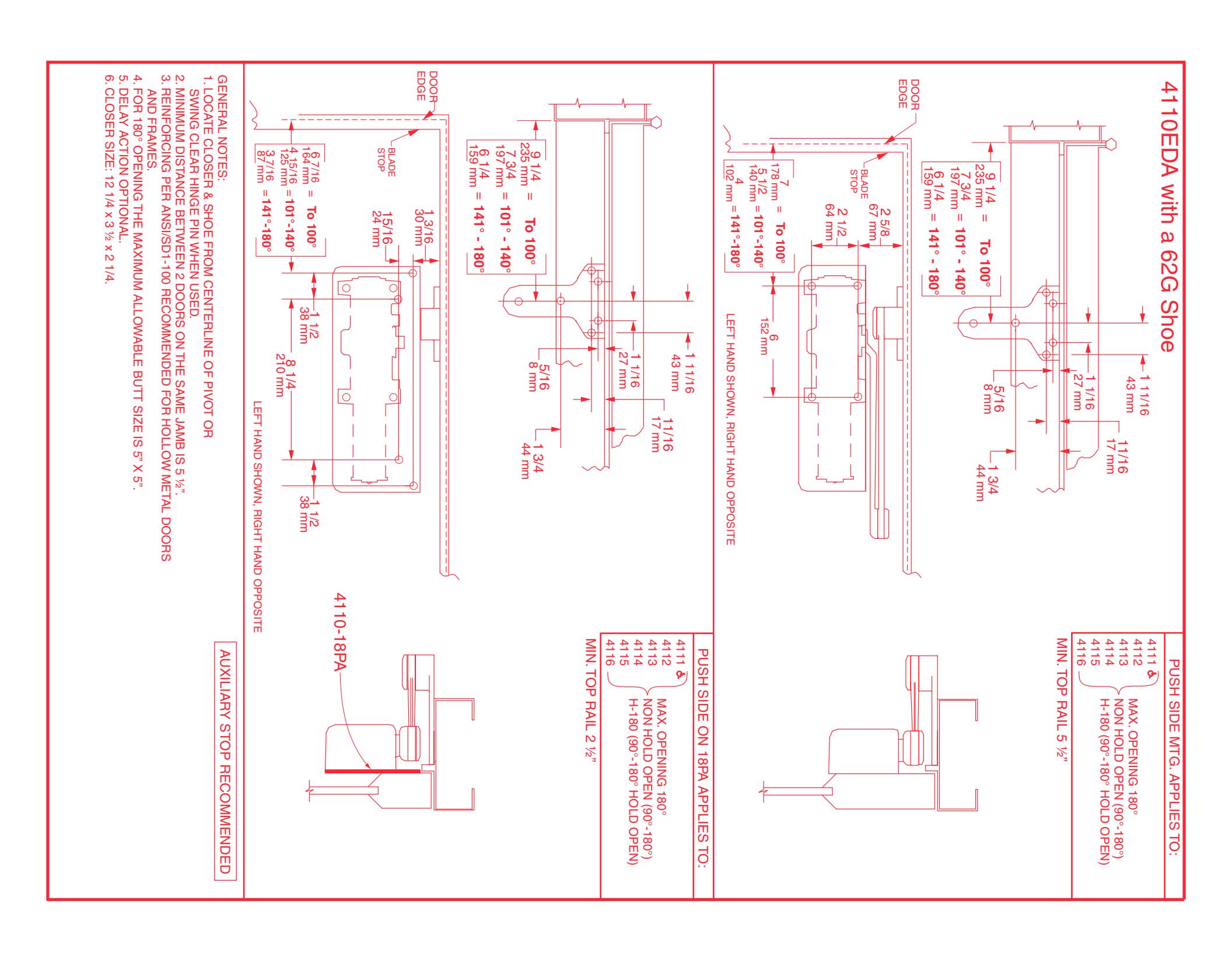

Dimensional Information 43 mm DOOR 27 mm 1 3/4 44 mm 235 mm = 100° 7 3/4 197 mm 159 mm LEFT HAND SHOWN, RIGHT HAND OPPOSITE MAIN GAUCHE ILLUSTRÉE, MAIN DROITE CONTRAIRE
140 mm Minimum distance between 2 doors on the same jamb 102 mm = 180° is 5 1/2" 2. Locate closer & arm from centerline of pivot or swing clear hinge pin if used. 3. Reinforcing per ANSI/SDI-100 recommended for hollow doors and frames. 4. Delay action optional. 5. For 180° opening the maximum allowable butt size is 5" x 5". 6. Closer size: 12 1/4 x 3 1/2 x 2 1/4.
4110 Instructions et gabarit autocollant pour une installation sur le côté à pousser de 100°-140°-180°
Repérez le gabarit approprié, retirez le ruban et apposez le gabarit. Marquez le centre de tous les trous. Percez des trous de guidage de 1/8" pour les vis tarauds. Retirez le gabarit avant de poser le ferme-porte.
Pour le 4110 l'installation de la Retenue 100° permet un délai de retenue additionnel. Réduisez le couple de serrage à l'installation des vis tarauds dans le bois. Les vis à bois
sont recommandées pour le bois. Mesurez la largeur de la porte. Réglez le ressort selon les indications du tableau.
Réglage de force LCN<sub>®</sub>FAST<sup>™</sup> pour régler la force du ressort
1 Montez le bras sur la tige à du ferme-porte, comme sur l'illustration.
PUERTA DE MANO IZQUIERDA IL USTRAR MANO DERECHA LOAPUESTO
2 Fixez l'assemblage du bras au ferme-porte à l'aide des vis fournies.
NOTE: Le bras offrira une légère résistance, comme sur l'illustration.
Fixez le ferme-porte sur la porte avec les attaches fournies.
Ouvrez la porte à environ 45°, 5 fixez le bras au cadre à l'aide des attaches fournies.
Au besoin, réglez frein à l'ouverture
vitesse de fermeture
3 - vitesse d'enclenchement
I Action retardée optionnelle
1) - frein à l'ouverture
2 - vitesse de fermeture 3 - vitesse d'enclenchement
vitesse de retenue
Fixez le boîtier avec les attaches fournies.
NOTE: la fermeture d'une porte ouverte à 90° prend normalement de 5 à 7 secondes, ce délai est réparti entre la vitesse de fermeture et la vitesse de verrouillage.
II Pour régler le bras avec retenue à main optionnelle: 1. Desserrez la vis de retenue. 2. Ouvrez la porte 5° de moins que la position désirée et resserrez la vis.
A DANGER
Une installation ou un réglage inadéquats peuvent entraîner des lessures ou des dommages. Veuilles suivre toutes les instructions avec soin. Pour plus de renselgnements,
A DANGER
BLESSURES OU DES DOMMAGES VEUILLEZ SUIVRE LES INSTRUCTIONS AVEC SOIN.
4110 Instrucciones Pega y Pela para plantilla 100°-140°-180° montaje al lado del empujador.
Localice la plantilla apropiada, quite la cinta y aplique la plantilla. Marca el centro de cada agujero. Barrena agujeros pilotos de 1/8" para los tornillos autorroscantes. Quita la plantilla antes de instalar el cerrador
Para la Retención del 4110, un montaje de 100° dará un tiempo de retención adicional.
Si se usan tornillos de rosca cortante en la madera, se deberá reducir el par de apretado. Con la madera, se recomienda utilizar tornillos para madera.
2 Determina la anchura de la puerta. Ajusta la fuerza del resorte según lo indicado en el gráfico. 5
LCN FAST cuadrante de ajuste para ajustar la potencia del resorte
1 Monte el brazo en el eje a 15° del cerrador, tal como se muestra. 2)Sujete el ensamblaje del brazo al cerrador con el tornillo piñión ya
NOTA: El brazo del cerrador ofrecerá cierta resistencia, tal como se muestra.
Sujeta el cerrador a la puerta con los tornillos ya incluidos.
Abra la puerta hasta aprox. 45°, sujete el brazo al bastidor con los sujetadores ya incluidos.
Ajusta si es necesita
1) - resistencia de apertura
2 - velocidad principal 3 - velocidad de seguro
I Acción retardada opcional
1 - resistencia de apertura 2 - velocidad principal
3 - velocidad de seguro
(4) - velocidad de retardo
Coloca la tapa con los sujetadores ya incluidos.
NOTA: El tiempo de cerrado "Normal" de una puerta abierta a 90° es de 5 hasta 7 segundos, dividido igualmente entre la velocidad principal y la velocidad de seguro.
■ Para ajustar el brazo de retención a mano opcional: 1. Afloja la tuerca de retención. 2. Abre la puerta a 5° de menos que la posición deseada y aprieta bien la tuerca de retención.
ADVERTENCIA
UNA INSTALACIÓN O UN AJUSTE EN DAÑO PERSONAL O MATERIAL. GA BIEN TODAS LAS INSTRUCCIONES LLAMA A LCN AL 877 - 671 - 7011
A ADVERTENCIA

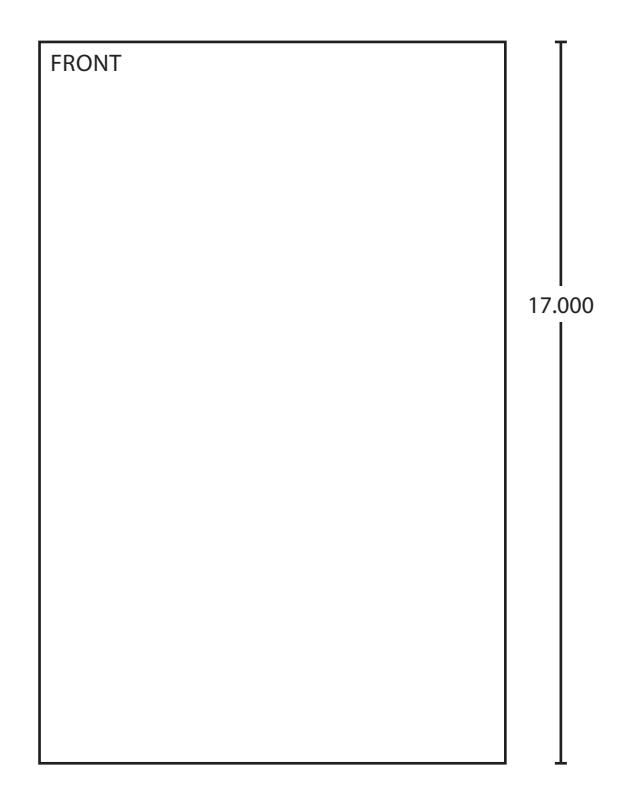

FRONT | 4.250
