LCN 4030 Series EDA Installation Instruction 107184

4031 EDA

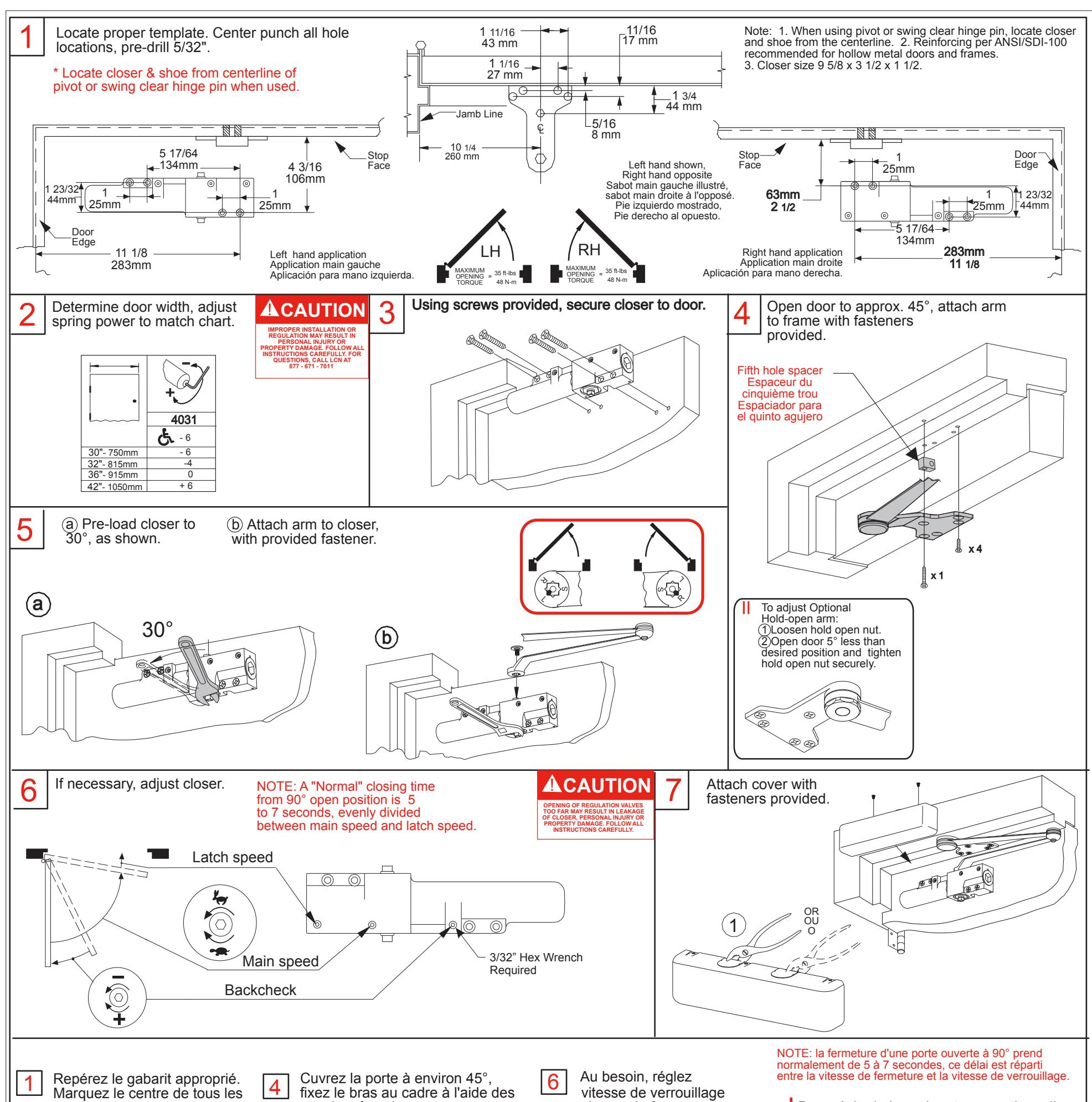

110° Template, Push Side

Installation Instructions

• trous. Percezdes trous de 5/32 po.
• Mesurez la largeur de la porte. Réglez le ressort elon les indications du tableau.
• Fixez le ferme-porte sur la porteavec les attaches fournies.
• attaches fournies.
• (a) Montez le bras sur la tige à 30° du ferme-porte, comme sur l'illustration.
  • b Fixez l'assemblage du bras au ferme-porte à l'aide des vis fournies.
• vitesse de fermeture résistance d'ouverture
• Fixez le boîtier avec les attaches fournies.
• • Pour régler le bras de retenue optionnelle : 1. Desserrez la vis de retenue. 2. Ouvrez la porte 5° de moins que la position désirée et resserrez la vis.

A DANGER

• 1 Localice la plantilla apropiada. Marque el centro de todos los agujeros. Barrene agujeros de 5/32".
• 2 Determina la anchura de la puerta. Ajusta la fuerza del resorte según lo indicado en el gráfico.
• Sujeta el cerrador a la puerta con los tornillos ya incluidos.
• Abra la puerta hasta aprox. 45°, sujete el brazo al bastidor con los sujetadores ya incluidos.
• (a) Monte el brazo en el eje a 30° del cerrador, tal como se muestra.
  • (b)Sujete el ensamblaje del brazo al cerrador con el tornillo piñión ya incluido.
• Ajusta si es necesario velocidad de seguro velocidad principal resistencia de apertura
• Coloca la tapa con los sujetadores ya incluidos.

NOTA: El tiempo de cerrado "Normal" de una puerta abierta a 90° es de 5 hasta 7 segundos, dividido igualmente entre la velocidad principal y la velocidad de seguro.

Para ajustar el brazo de retención opcional: 1. Afloja la tuerca de retención. 2. Abre la puerta a 5° de menos que la posición deseada y aprieta bien la tuerca de retención.

PARA MÁS INFORMACIO LLAMA A LCN AL 877 - 671 - 7011

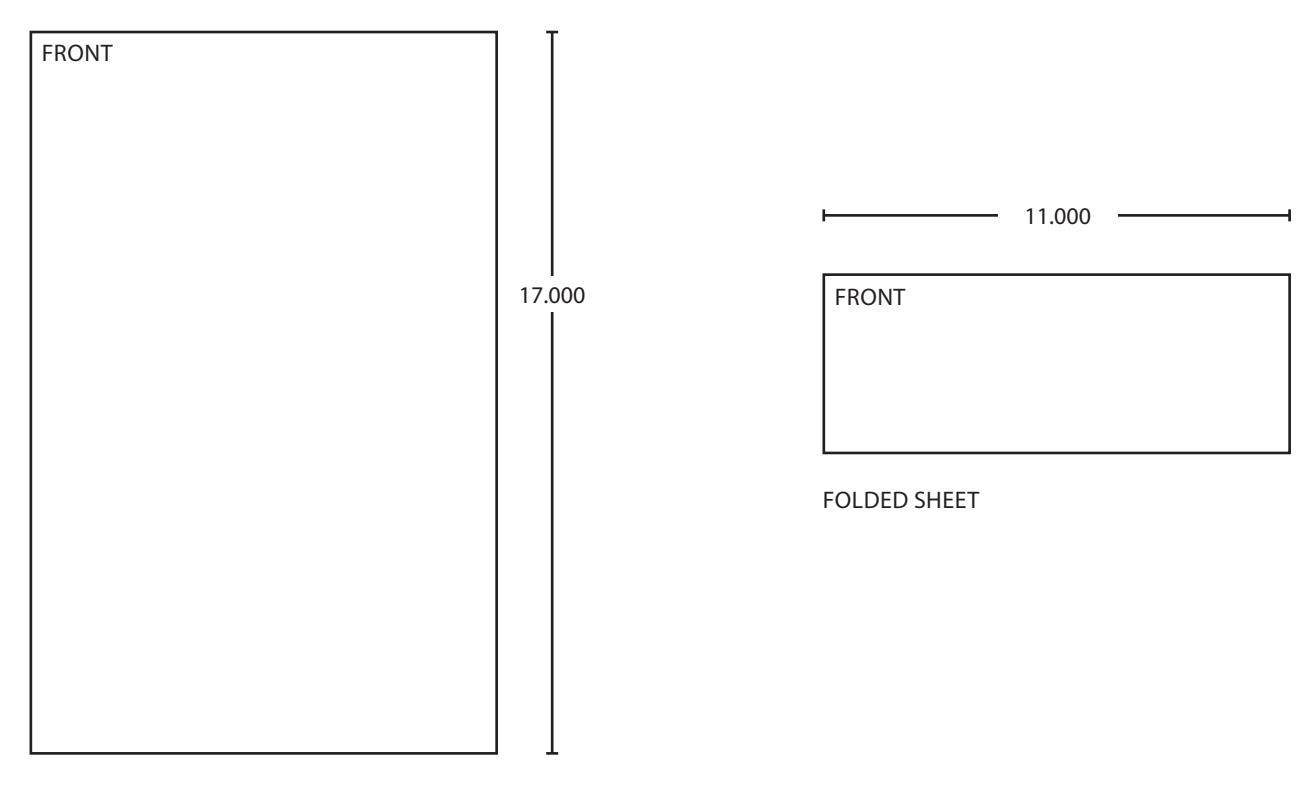

├ 11.000 ├
