4010 Track Series

180° Template, Pull Side Installation Instructions

152 mm

RIGHT HAND SHOWN, LEFT HAND OPPOSITE MAIN DROITE ILLUSTRÉE, MAIN GAUCHE CONTRAIRE PUERTA DE MANO DERECHA ILLUSTRADA, MANO IZQUIERDA AL OPUESTO

spring power to match chart.

Determine door width, adjust

S FIONS, CALL LCN AT 877 - 671 - 7011

2 1/2 64 mm

Assemble roller into track

127 mm

19 mm

2 1/2 64 mm

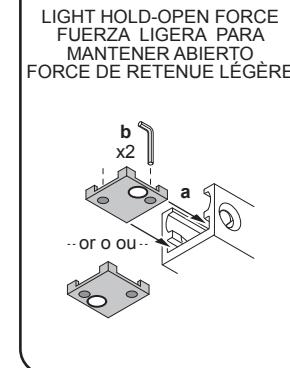

HOLD-OPEN OPTION

STRONG HOLD-OPEN FORCE

FUERZA MAYOR

FORCE DE RETENUE MAXIMALE

OPCIÓN DE MANTENER ABIERTO / OPTION DE RETENUE

21 3/4 552 mm

SRT Screv

Secure track to frame with fasteners provided. Insert (4) track plugs.

Notes: 1. Locate closer & track from centerline of pivot or swing

4. 6" Hinges required for 180° door opening with frame flush against wall. 5" Hinges may be used with no wall interference. 5. Closer size: 12 1/4 x 3 1/2 x 2 1/4.

2. Using a top offset pivot restricts door swing to 150° 3. Reinforcing per ANSI/SDI-100 recommended for hollow doors

Reduce installation torque if using SRT

crews in wood. The use of wood screws

is recommended for wood.

clear hinge pin, if used.

TABLE OF SIZES DOOR WIDTH CLOSER (INTERIOR DOORS ONLY) SIZE - ADA 4011T 4013T UP TO 36"(914mm) 37"(940mm) - 48"(1219mm) 4014T

Secure closer to door with fasteners provided.

Attach arm to closer at pre-load position of 15°. Secure with provided pinion screw. Open door approx. 30°, pull arm over top of door and connect to track roller as shown in Fig. 2. Tighten set screw as shown in Fig. 3. 15°

2

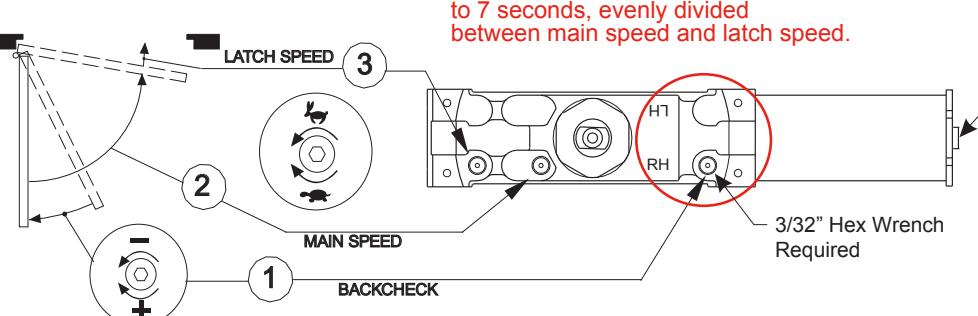

If necessary, adjust closer.

NOTE: A "Normal" closing time from 90° open position is 5 to 7 seconds, evenly divided between main speed and latch speed.

CAUTION 5/32" Hex Wrench

Required

4010 Instructions du rail et gabarit de 180° pour une installation sur le côté â tirer.

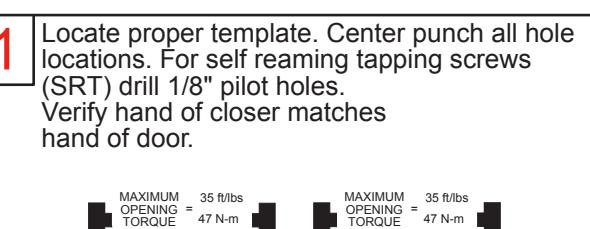

Repérez le gabarit approprié. Marquez le centre de tous les Heperez le gabant approprie, marquez le centre de 1821 : 1921 trous. Percez des trous de guidage de 1/8" pour les vis tarauds.

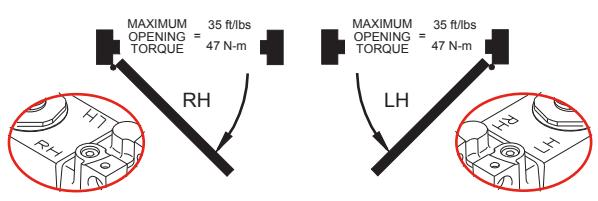

Vérifiez si la main du ferme-porte correspond à la main de la Réduisez le couple de serrage à l'installation des vis tarauds

dans le bois. Les vis à bois sont recommandées pour le bois

  • Mesurez la largeur de la porte. Réglez le ressort selon les indications du tableau.
  • Glissez le galet dans le rail. Option de retenue.

  • Fixez le rail au cadre avec les attaches fournies. Insérez les (4) bouchons du rail.
  • Fixez le ferme-porte sur la porte avec les attaches tournies.
  • Attachez le bras au ferme-porte à la position préchargée de 15°. Fixez à l'aide es vis fournies. Ouvrez la porte à environ 30°, tirez le bras au-dessus de la porte et attachez-le au galet du rail comme sur l'illustration 2. Serrez la vis comme sur l'illustration 3.
  • Au besoin, réglez
    • ① frein à l'ouverture
    • 2 vitesse de fermeture 3 - vitesse d'enclenchement

NOTE: la fermeture d'une porte ouverte à 90° prend normalement de 5 à 7 secondes ce délai est réparti entre la vitesse de

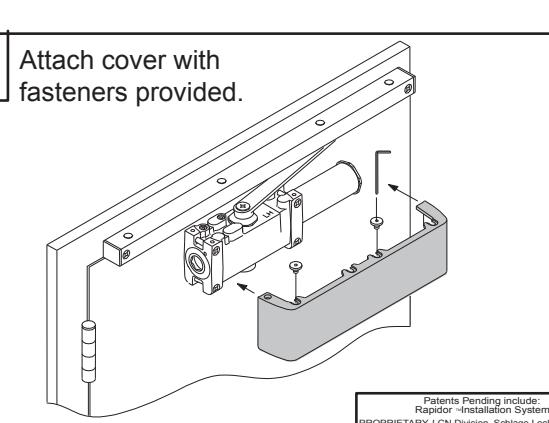

fermeture et la vitesse de verrouillage. 8 Fixez le boîtier avec les attaches fournies.

A DANGER

4010 Instrucciones de rieles para plantilla 180° con montaje del lado del tirón.

Localice la plantilla apropiada. Marca el centro de cada agujero. Barrena agujeros pilotos de 1/8" para los tornillos autorroscantes.

Verifique que la mano del cerrador corresponda a la mano de la

Si se usan tornillos de rosca cortante en la madera, se deberá reducir el par de apretado. Con la madera, se recomienda utilizar

  • 2 Determina la anchura de la puerta. Ajusta la fuerza del resorte según lo indicado en el gráfico.
  • Ponga el rodillo de ensamblaje en el riel. Opción de mantener abierto.

  • Sujete el riel al bastidor con los sujetadores ya incluidos. Inserte quatro (4) tapones de
  • Sujeta el cerrador a la puerta con los sujetadores ya incluidos.
  • Coloque el brazo al cerrador a la posición de precarga de 15°. Sujete con el tornillo de piñón ya incluída. Abre la puerta aprox. 30°, tire el brazo encima de la puerta y conecte a los rodillos del riel tal como se muestra en la Fig. 2. Apriete el opresor tal como se muestra en la Fig. 3.
  • 7 Ajusta si se necesita
    • ① resistencia de apertura ② - velocidad principal
    • ③ velocidad de seguro

NOTA: El tiempo de cerrado "Normal" de una puerta abierta a 90° es de 5 hasta 7 segundos, dividido igualmente entre la velocidad principal y la velocidad de seguro.

Coloca la tapa con los sujetadores ya incluidos.
