3130 Series

25051

Not for installation on UL rated 20 minute wood core doors per CAN/ULC-S104-10

Installation Instructions

A CAUTION A

IMPROPER INSTALLATION OR REGULATION MAY RESULT IN PERSONAL INJURY OR PROPERTY DAMAGE. FOLLOW ALL INSTRUCTIONS CAREFULLY. FOR QUESTIONS. CALL LCN AT 877-671-7011.

1 Installation

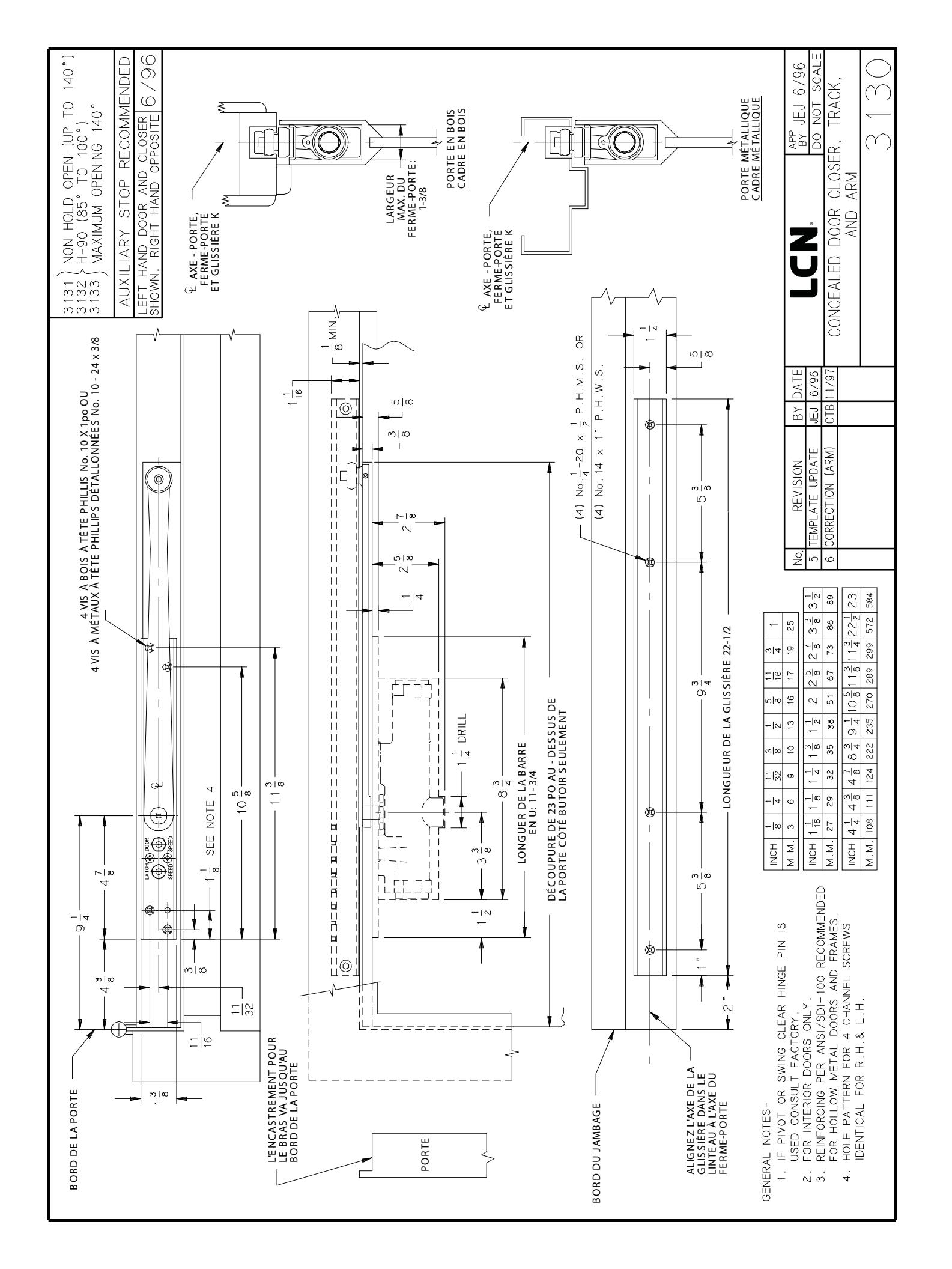

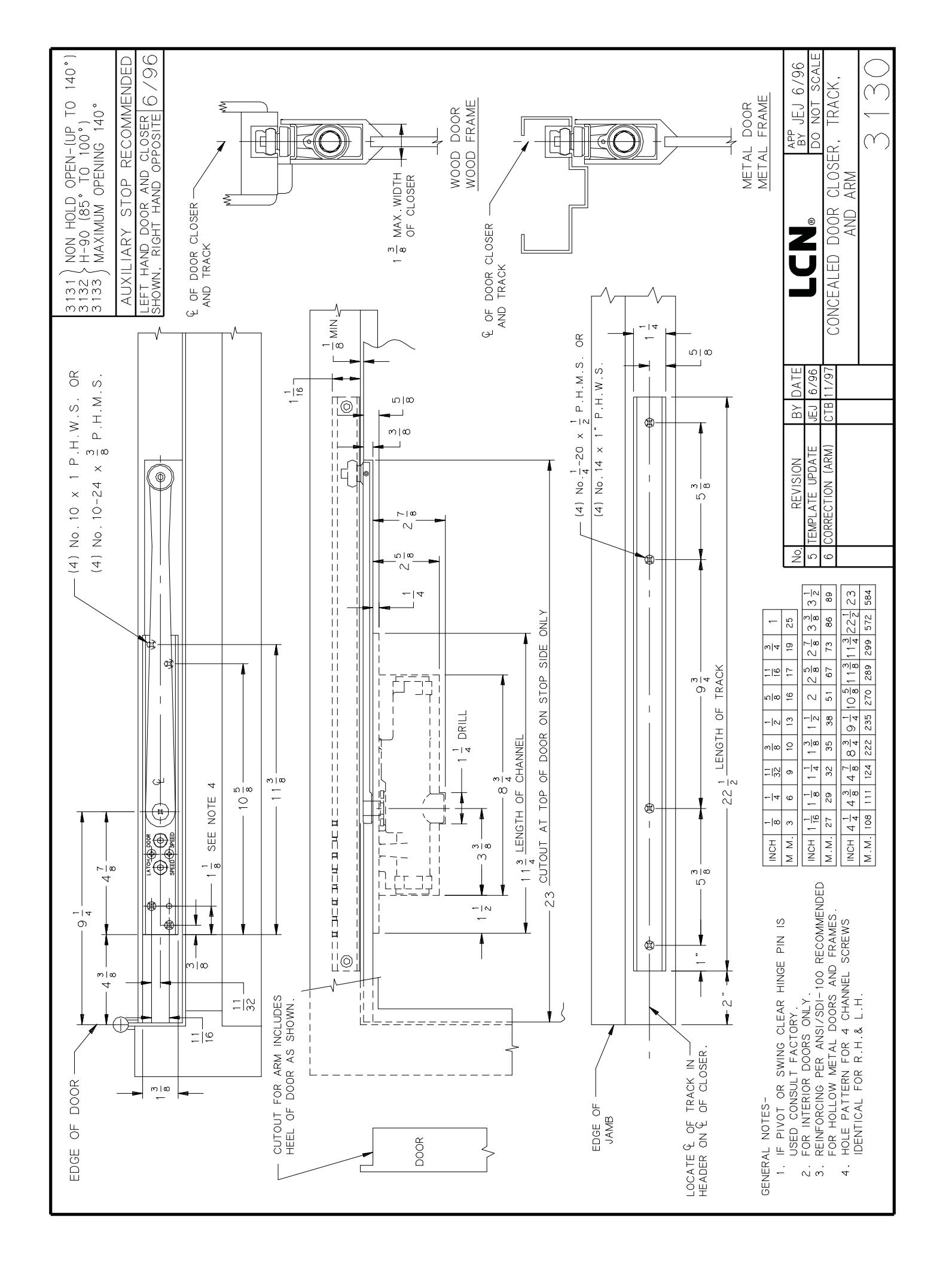

• Determine hand of door using diagram above. Hand of closer must match hand of door. The closer mtg. plate is marked with an "R" or "L". Prepare door & frame per template on reverse side. Template page shows a LH installation, RH is opposite. Proper mortising of door and frame is required for closer to operate correctly.

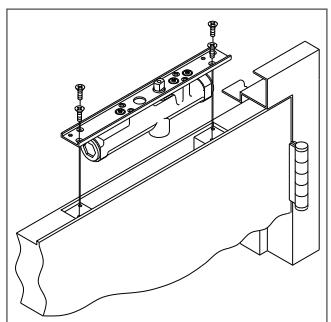

• 1b Install closer into door as shown below and secure with screws provided (as called out on template).

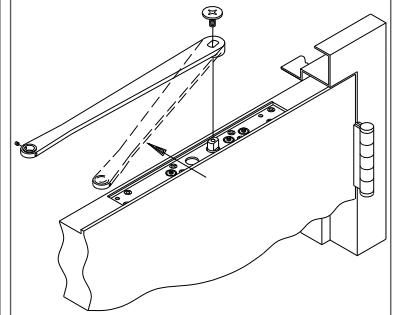

• 1c Attach arm to closer as shown below, then fasten with arm shaft screw. Arm must be pre-loaded approx. 20°, as shown. When installed correctly, arm should press against the lip at top of door.

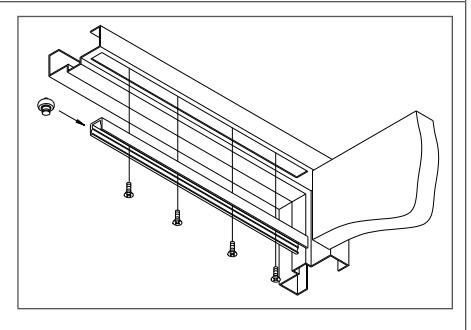

• 1d Insert track roller into end of track, as shown below. Place track up into mortise with hold open holes in top of track toward hinge. Secure with screws provided.

Customer Service

1-877-671-7011 www.allegion.com/us

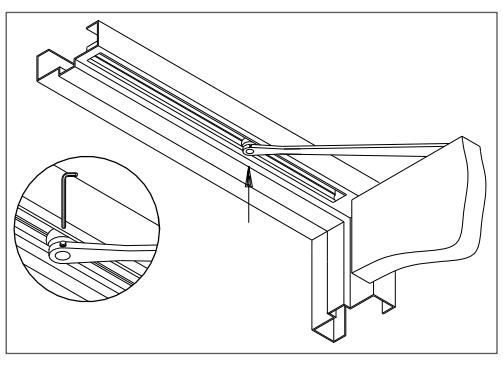

1e Open door partially and pull arm away from door. Fit arm onto track roller stud. NOTE: It may be necessary

to loosen arm set screw before arm will fit onto roller stud. Once arm is fitted firmly onto roller stud, use the socket

screw key provided and tighten arm set screw. Open door to approx. 90° and allow the door to close, observing closing speed. If adjustments are needed, refer to step F.

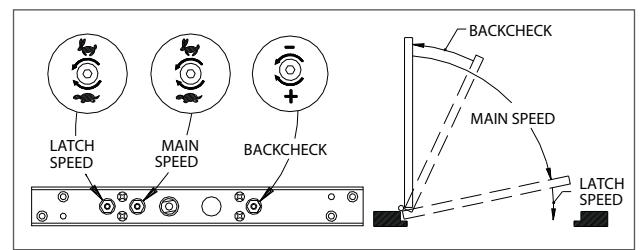

2 Closer Regulation

The 3130 series closer has been regulated prior to shipment. If adjustments are needed, use a $\backslash frac\{3\}\{2\}$ hex wrench and consult diagram below.

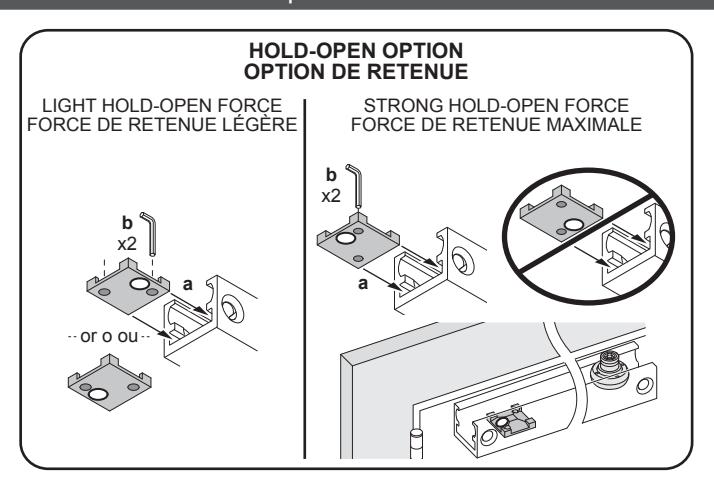

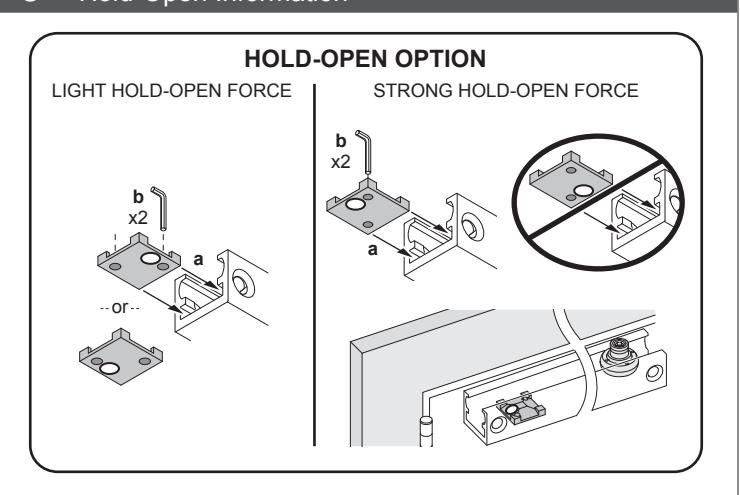

3 Hold-Open Information

© Allegion 2015 Printed in U.S.A. 25051 Rev. 10/15-h

Not for installation on UL rated 20 minute wood core doors per CAN/ULC-S104-10

A DANGER A

Une installation ou un réglage inadéquats peuvent entraîner des blessures ou des dommages. Veuillez suivre toutes les instructions avec soin. Pour plus de renseignements, composez le 877-671-7011.

1 Installation de Montage

• Déterminer s'il s'agit d'une porte qui s'ouvre á droite ou á gauche en fonction du schéma ci-dessus. L'ouverture á droite ou á gauche du fermoir doit correspondre á celle de la porte. Sur la platine du fermoir figure la lerure "R" ou "L". Préparer la porte et le chássis conformément au modéle au verso. La page modéle indique un assemblage cóté gauche le cóté droit est l'inverse. Un mortaisage approprié de la porte er du chassis est nécessaire pour que le fermoir puisse fonctionner comme il faut.

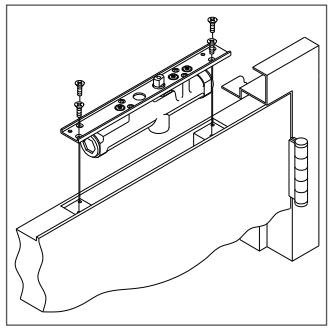

• 1b Installer le fermoir dans la porte comme indiqé cidessous et serrer les vis de l'arbre qui ont étré fournies (conformément au modéle).

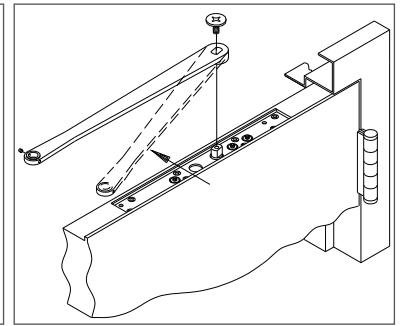

• 1c Attacher la bras fermoir conformément au schéma ci-dessous et sécuriser avec la vis du bras. Le bras devra étre ouvert á un angle d'envrion 20°, conformément au schéma. Une fois installé correctement le bras devrait presser contre la lévre en haur de la porte.

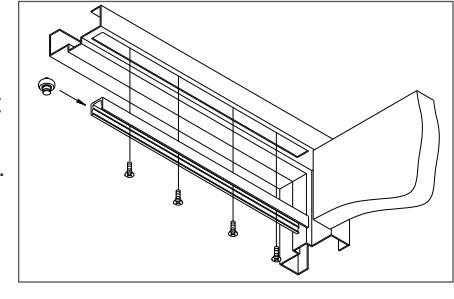

• 1d Insérer le rouleau á l'extrémité de la piste de roulement comme il est indiquie ci-dissous. Placer la piste de roulement dans la mortaise de façon á ce que les trous

pour "laisser ouven" soient situés au dessus de le piste de roulement vers les gonds. Serrer les vis fournies.

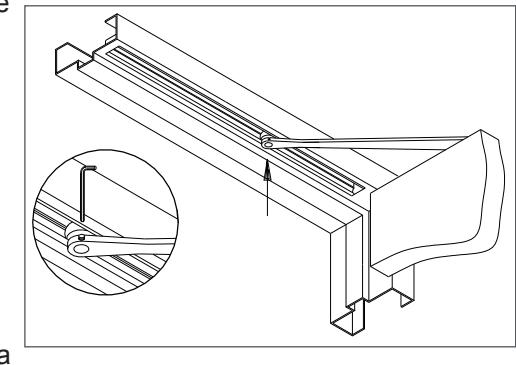

1e Ouvrir la porte á moitié et tirer le bras dans la direction

opposée de la porte. Installer bras sur la tige de la piste de roulement. N.B. scra peut-ére necessaire de desserrer la

vis du bras pour que le bras puisse étre installé convenablement sur la tige de roulement. Une fois que le bras a étré proprement fixé sur la tige (de la piste de roulement), utiliser la clé fournie pour serrer la vis du bras. Ouvrir la porte á un angle d'environ 90° et laisser la porte se refermer en observant la vitesse de fermeture. Si un ajustement est nécessaire voir etape F.

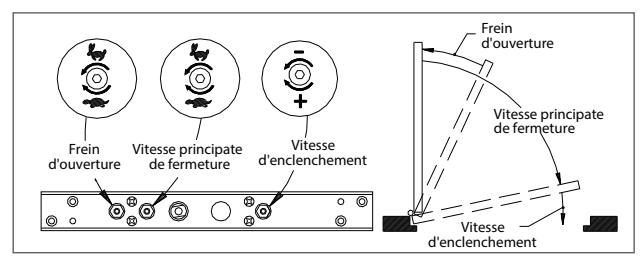

2 Reglage Du Fermoir

Le fermoir modéle 3130 a étré régléavant son expédition. S'il doit écre ajusté utiliser la clé qui a étré et consulter le dessin cidessous.

3 Informations Publiques

Service à la clientèle

1-877-671-7011

www.allegion.com/us
