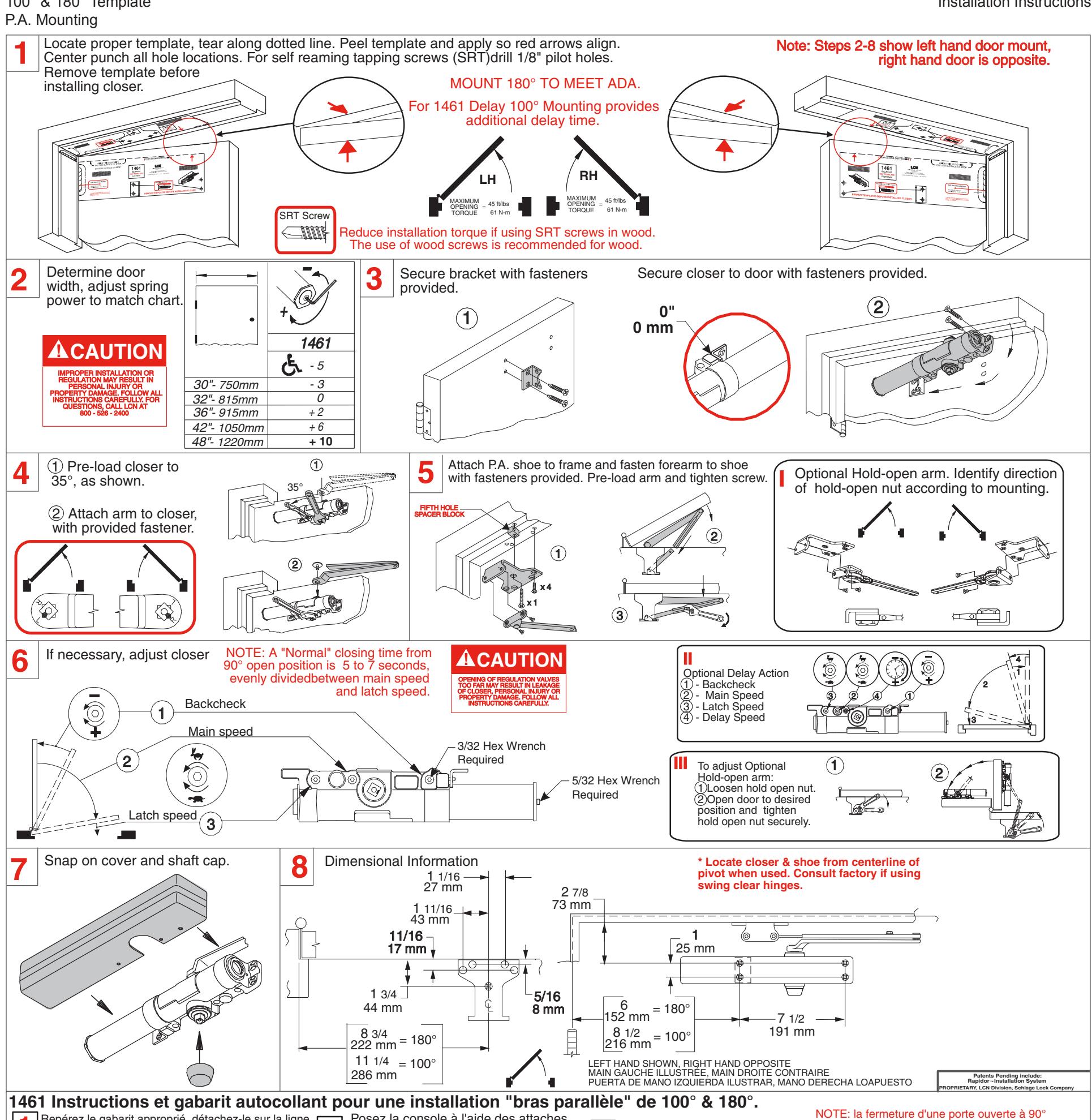

LCN 1461 Series PA Mounting Installation Instructions 107155

Open the original PDF document

1461 Peel - N - Stick

100° & 180° Template

Installation Instructions

Repérez le gabarit approprié, détachez-le sur la ligne pointillée. Retirez la pellicule et appliquez-le pour que les flèches rouges soient alignées. Marquez le centre de tous les trous. Percez des trous de guidage de 1/8" pour les vis tarauds. Retirez le gabarit avant de poser

Posez la console à l'aide des attaches fournies. Fixez le ferme-porte sur la porte avec les attaches fournies.

Au besoin, réglez 1 - résistance d'ouverture - vitesse de fermeture - vitesse de verrouillage

Installation 180° pour conformité à l'ADA our le 1461 l'installation de la Retenue 100° permet un

délai de retenue additionnel. Note: Les étapes 2-8 illustrent une main gauche. Le sens est inversé pour une main droite.

Réduisez le couple de serrage à l'installation des vis tarauds dans le bois. Les vis à bois sont recommandées pour le bois.

Mesurez la largeur de la poste. . . . . granda ressort selon les indications du tableau. Mesurez la largeur de la porte. Réglez le Indicateur rotatif de réglage du ressort.

1) Préchargez le ferme-porte à 35°, comme illustré.
- ② Fixez le bras au ferme-porte avec les attaches fournies. Posez le sabot de bras parallèle sur le cadre
- et fixez le bras au sabot avec les attaches fournies. Préchargez le bras et resserrez
  - Bras de le retenue optionnelle. Identifiez la direction du boulon de retenue selon l'ouverture de la porte.

Action retardée optionnelle

résistance d'ouverture 2 - vitesse de fermeture 3 - vitesse de verrouillage

4 - vitesse de retenue

Placez le couvercle et le capuchon du pignon.

Dimensions

prend normalement de 5 à 7 secondes, ce délai est réparti entre la vitesse de fermeture et la vitesse de verrouillage

Pour régler le bras de retenue optionnelle, desserrez la vis de retenue. Ouvrez la porte à la

A DANGER

ADANGER

1461 Instrucciones de Pela y Pega para plantilla 100° & 180° con montaje del brazo paralelo.

Localiza la plantilla apropiada, rompe a lo largo de la línea de puntos, pela la plantilla y aplícala, alineando las flechas rojas. Marca el centro de cada agujero. Barrena agujeros pilotos de 1/8" para los tornillos autorroscantes. Quita la plantilla antes de instalar

Montar a 180° para cumplir con la norma ADA Para la Retención del 1461, un montaje de 100° dará un tiempo de retención adicional

Nota: Las etapas 2-8 indican un montaje de puerta hacia la izquierda, una puerta a la derecha está al opuesto. Si se usan tornillos de rosca cortante en la madera, se deberá reducir el par de apretado. Con la madera, se recomienda utilizar tornillos para madera.

Determina la anchura de la puerta. Ajusta la fuerza del resorte según lo indicado en el gráfico. Indicador rotacional para el ajuste de la fuerza del resorte

Sujeta el soporte con los sujetadores ya incluidos. Sujeta el cerrador a la puerta con los sujetadores ya incluidos.

1) Prearma el cerrador a 35° tal como se muestra.

2 Sujeta el brazo al cerrador con el sujetador ya incluido. Sujeta el pie del brazo paralelo a la armazón

y coloca el antebrazo con los sujetadores ya incluidos. Prearma y aprieta el tornillo, tal como se muestra

Brazo de retención opcional. Identifíca la dirección de la tuerca de retención según el montaje.

Ajusta si se necesario

1) - resistencia de apertura 2) - velocidad principal 3) - velocidad de seguro

Acción retardada opcional 1 - resistencia de apertura

2 - velocidad principal3 - velocidad de seguro4 - velocidad de retardo

Coloca la tapa y el tapón 7 de tiro.

Datos dimensionales

LLAMA A LCN AL 877 - 671 - 7011

NOTA: El tiempo de cerrado "Normal" de una puerta abierta a 90° es de 5 hasta 7 segundos, dividido igualmente entre la velocidad principal y la velocidad de seguro.

Para ajustar el brazo de retención opcional: Afloja la tuerca de retención. Abra la puerta a la posición deseada y aprieta bein la tuerca de retención

Customer Service Servicio al cliente Service à la clientèle 1-877-671-7011 www.allegion.com
