LCN 1460 EDA Mount Installation Instruction

1461 EDA

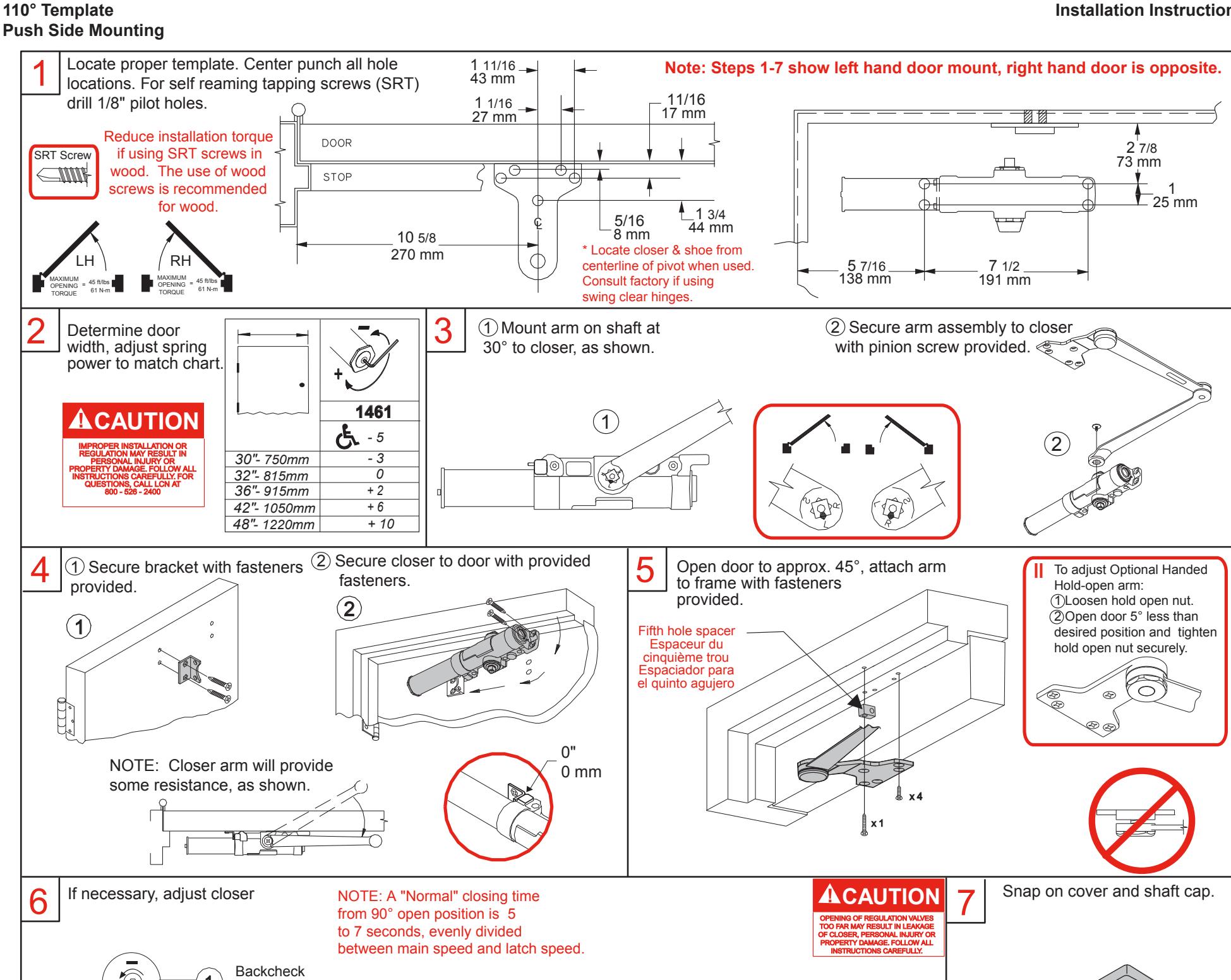

110° Template

Installation Instructions

3/32 Hex Wrench Required

Optional Delay Action 1 - Backcheck - Main Speed - Latch Speed 4 - Delay Speed

Main speed

$(\backslash bigcirc)$

Repérez le gabarit approprié. Marquez le centre de tous les trous. Percez des trous de guidage de 1/8" pour les vis tarauds.

Note: Les étapes 1-7 illustrent une main gauche. Le sens est inversé pour une main droite.

Réduisez le couple de serrage à l'installation des vis tarauds dans le bois. Les vis à bois sont recommandées pour le bois.

Mesurez la largeur de la porte. Réglez le ressort selon les indications du tableau.

Indicateur rotatif de réglage du ressort.

• Montez le bras sur la tige à 30° du ferme-porte, comme sur l'illustration. 2 Fixez l'assemblage du bras au
  • ferme-porte à l'aide des vis fournies. 1) Fixez la console à l'aide des
  • attaches fournies. ② Fixez le ferme-porte sur la porte avec les attaches fournies. NOTE: Le bras offrira une légère résistance, comme sur l'illustration.
• Ouvrez la porte à environ 45°, fixez le bras au cadre à l'aide des attaches fournies.
• Au besoin, réglez

5/32 Hex Wrench Required

• 1 résistance d'ouverture
• vitesse de fermeture vitesse de verrouillage vitesse de verrouillage
• Action retardée optionnelle résistance d'ouverture
• (2) vitesse de fermeture
• ③ vitesse de verrouillage
• 4 vitesse de retenue
• Placez le couvercle et le capuchon du pignon.

NOTE: la fermeture d'une porte ouverte à 90° prend normalement de 5 à 7 secondes, ce délai est réparti entre la vitesse de fermeture et la vitesse de verrouillage.

Pour régler le bras avec retenue à main optionnelle: 1. Desserrez la vis de retenue. 2. Ouvrez la porte 5° de moins que la position désirée et resserrez la vis

A DANGER

1461 Instrucciones EDA para plantilla 110° montaje al lado de empuje.

Localice la plantilla apropiada. Marca el centro de cada agujero. Barrena agujeros L pilotos de 1/8" para los tornillos autorroscantes.

Nota: Las etapas 1-7 indican un montaje de puerta a la izquierda, una puerta a la derecha está al opue

Si se usan tornillos de rosca cortante en la madera, se deberá reducir el par de apretado. Con la madera, se recomienda utilizar tornillos para madera.

Determina la anchura de la puerta. Ajusta la fuerza del resorte según lo indicado en el gráfico.

Indicador rotacional para el ajuste de la fuerza del resorte.

• 1 Monte el brazo en el eje a 30° del cerrador, tal como se muestra. 2)Sujete el ensamblaje del brazo al cerrador con el tornillo piñión ya incluido.
• 1 Sujete el soporte con los sujetadores ya incluidos.

(2) Sujete el cerrador a la puerta con los sujetadores ya incluidos.

NOTA: El brazo del cerrador ofrecerá cierta resistencia, tal como se muestra. Abra la puerta hasta aprox. 45°,

sujete el brazo al bastidor con los sujetadores ya incluidos.

• Ajusta si se necesario
  • 1 resistencia de apertura
  • 2 velocidad principal - velocidad de seguro
  • Acción retardada opcional
  • 1 resistencia de apertura
  • 2 velocidad principal ③ - velocidad de seguro
  • 4 velocidad de retardo
• de tiro.

Coloca la tapa y el tapón

NOTA: El tiempo de cerrado "Normal" de una puerta abierta a 90° es de 5 hasta 7 segundos, dividido igualmente entre la velocidad principal y la velocidad de seguro.

Para ajustar el brazo de retención a mano opcional: 1. Afloja la tuerca de retención. 2. Abre la puerta a 5° de menos que la posición deseada y aprieta bien la tuerca de retención.

ADVERTENCIA

UNA INSTALACIÓN O UN AJUSTE NCORRECTOS PUEDEN RESULTAR EN DAÑO PERSONAL O MATERIAL. A BIEN TODAS LAS INSTRUCCIONI BADA MÁS INEODMACIONES MÁS INFORMACION LLAMA A LCN AL 800 - 526 - 2400

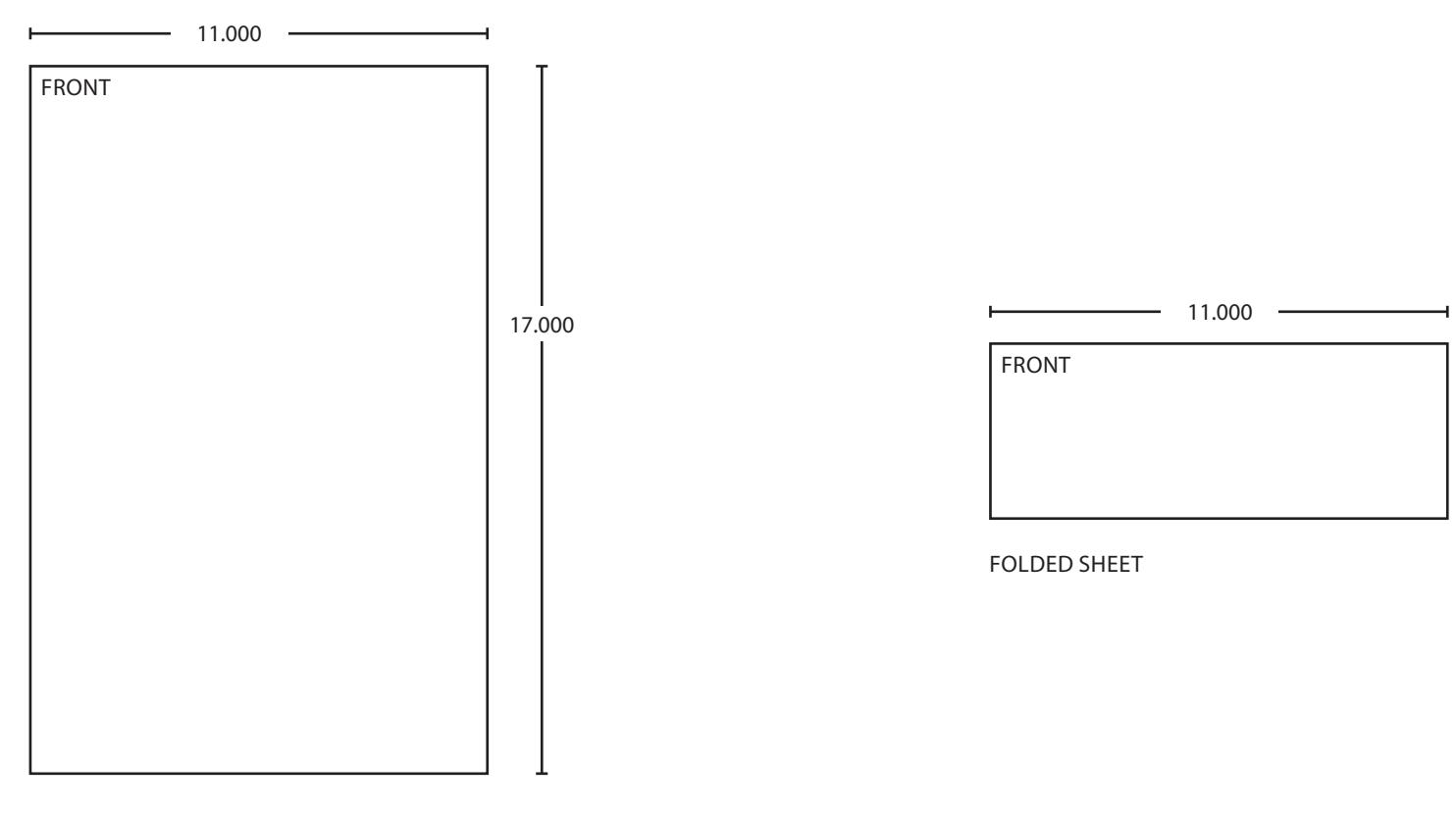

BEGINNING SHEET
