1261

Peel-N-Stick

Required

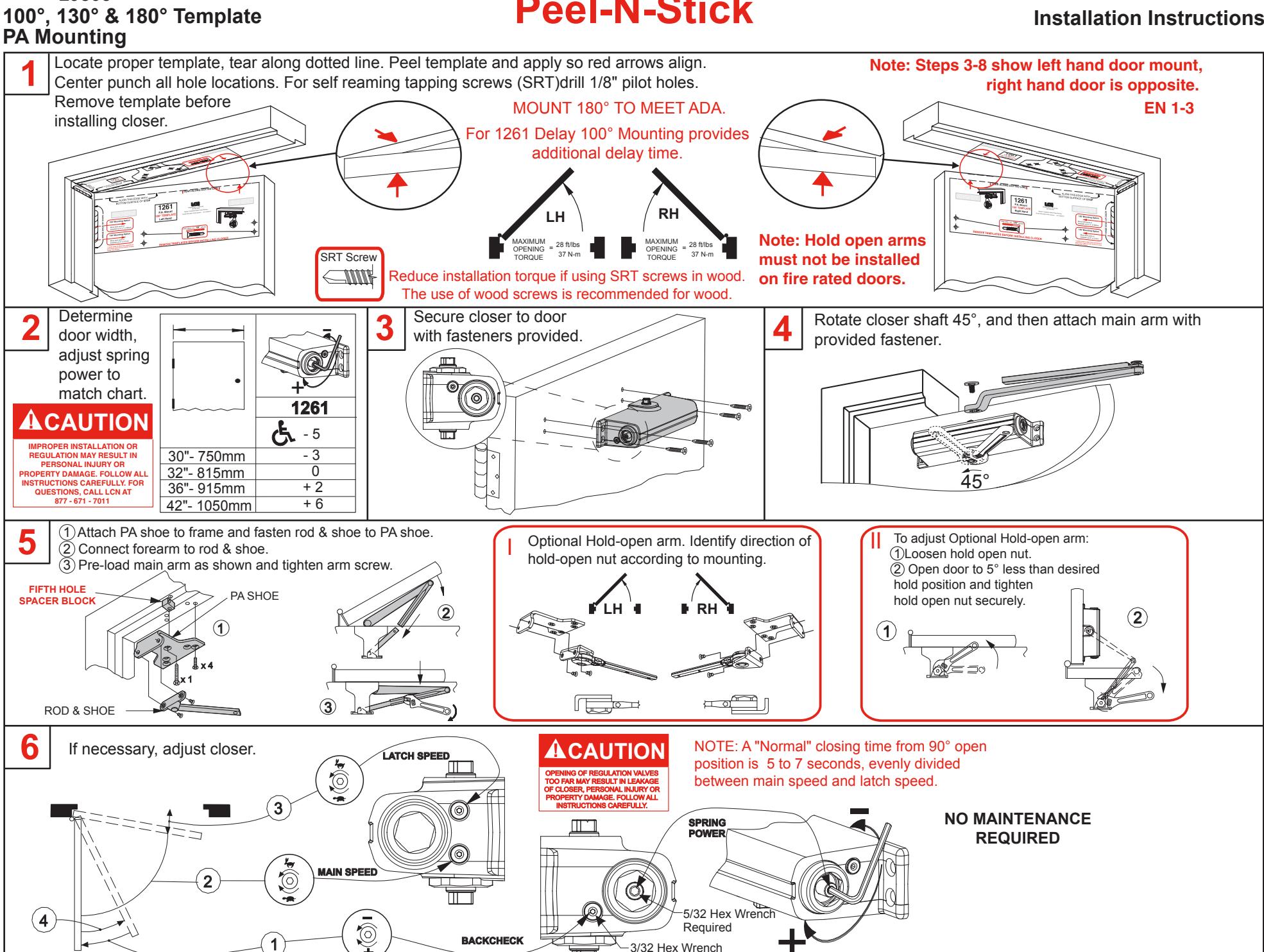

1261 Instructions et gabarit autocollant pour une installation "bras parallèle" de 100°, 130° & 180°.

Repérez le gabarit approprié, détachez-le sur la ligne pointillée. Retirez la pellicule et appliquez-le pour que les flèches rouges soient alignées. Marquez le centre de tous les trous. Percez des trous de guidage de 1/8' pour les vis tarauds. Retirez le gabarit avant de poser le ferme-porte.

Installation 180° pour conformité à l'ADA Pour le 1261 l'installation de la Retenue 100° permet un délai de retenue additionnel. Note: Les étapes 3-8 illustrent une main gauche. Le sens

est inversé pour une main droite. Réduisez le couple de serrage à l'installation des vis tarauds dans le bois. Les vis à bois sont recommandées

Mesurez la largeur de la porte. Réglez le ressort selon les indications du tableau. Indicateur rotatif de réglage du ressort.

• Fixez le ferme-porte à la porte avec les attaches fournies.
• Faites pivoter l'arbre du ferme-porte 45° puis fixez le bras principal avec les attaches fournies
• 1)Posez le sabot de bras parallèle sur le cadre et fixez la tige et la console à la
• console du bras parallèle.
• 3 Pré-chargez le bras principal tel qu'illustré puis serrez la vis du bras.

2 Réunissez l'avant-bras, la tige et le sabot

prend normalement de 5 à 7 secondes, ce délai est réparti entre la vitesse de fermeture et la vitesse de verrouillage.

Au besoin, réglez

1 - résistance d'ouverture

vitesse de fermeturevitesse de verrouillage - vitesse de fermeture

NOTE: la fermeture d'une porte ouverte à 90°

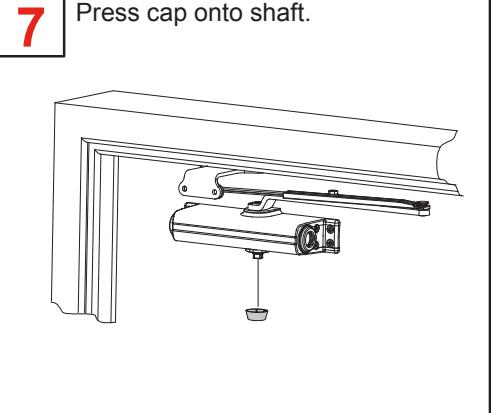

Emboitez le capuchon fermement sur la tige.

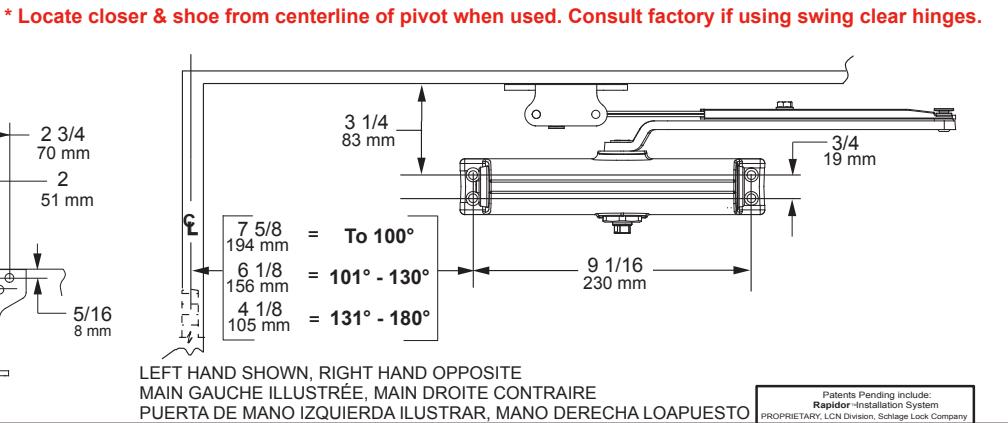

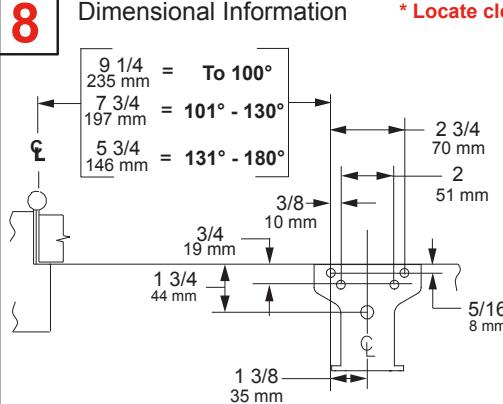

8 Dimensions

Bras de le retenue optionnelle. Identifiez la direction du boulon de retenue selon l'ouverture de la porte.

Pour régler le bras avec retenu optionnel:

Desserrez la vis de retenue. Ouvrez la porte à 5° de moins que la position de retenue désirée

puis resserrez la vis

▲ DANGER Une installation ou un réglage déquats peuvent entraîner des

ssures ou des dommages. Veuille: uivre toutes les instructions avec soin. Pour plus de renseignements

ADANGER

1261 Instrucciones de Pela y Pega para plantilla 100°, 130° & 180° con montaje del brazo paralelo.

Localiza la plantilla apropiada, rompe a lo largo de la Localiza la plantilla apropiada, rompe a lo largo de la línea de puntos, pela la plantilla y aplícala, alineando las flechas rojas. Marca el centro de cada agujero. Barrena agujeros pilotos de 1/8" para los tornillos autorroscantes. Quita la plantilla antes de instalar

Montar a 180° para cumplir con la norma ADA Para la Retención del 1261, un montaje de 100° dará un tiempo de retención adicional. Nota: Las etapas 3-8 indican un montaje de puerta hacia la

izquierda, una puerta a la derecha está al opuesto. Si se usan tornillos de rosca cortante en la madera, se deberá reducir el par de apretado. Con la madera, se recomienda utilizar tornillos para madera.

Determina la anchura de la puerta. Ajusta la fuerza del resorte según lo indicado en el gráfico. Indicador rotacional para el ajuste de la fuerza del resorte.

Coloque el cerrador a la puerta con los sujetadores ya incluidos.

Gire el eje del cerrador a 45° y coloque el brazo principal con los sujetadores ya incluidos

1)Sujete el pie del brazo paralelo al marco y coloque la varilla y la zapata al pie del brazo paralelo.

2 Conecte el antebrazo a la varilla y la zapata

③Precargue el brazo principal tal como se muestra y apriete el tornillo del brazo.

Ajusta si se necesario

1 - resistencia de apertura 2 - velocidad principal

velocidad de seguro

NOTA: El tiempo de cerrado "Normal" de una puerta abierta a 90° es de 5 hasta 7 segundos. dividido igualmente entre la velocidad principal y la velocidad de seguro.

7 Colc. el eje. Coloque la tapa sobre

Datos dimensionales

Brazo de retención opcional. Identifíca la dirección de la tuerca de retención según

Para ajustar el brazo de retención

(1) Afloje la tuerca de retención. (2) Abre la puerta a 5° menos de la posición de retención deseada,

y apriete la tuerca de retención.

ADVERTENCIA

UNA INSTALACIÓN O UN AJUSTE ICORRECTOS PUEDEN RESULTAR EN DAÑO PERSONAL O MATERIAL SA BIEN TODAS LAS INSTRUCCIONES LLAMA A LCN AL 877 - 671 - 7011
