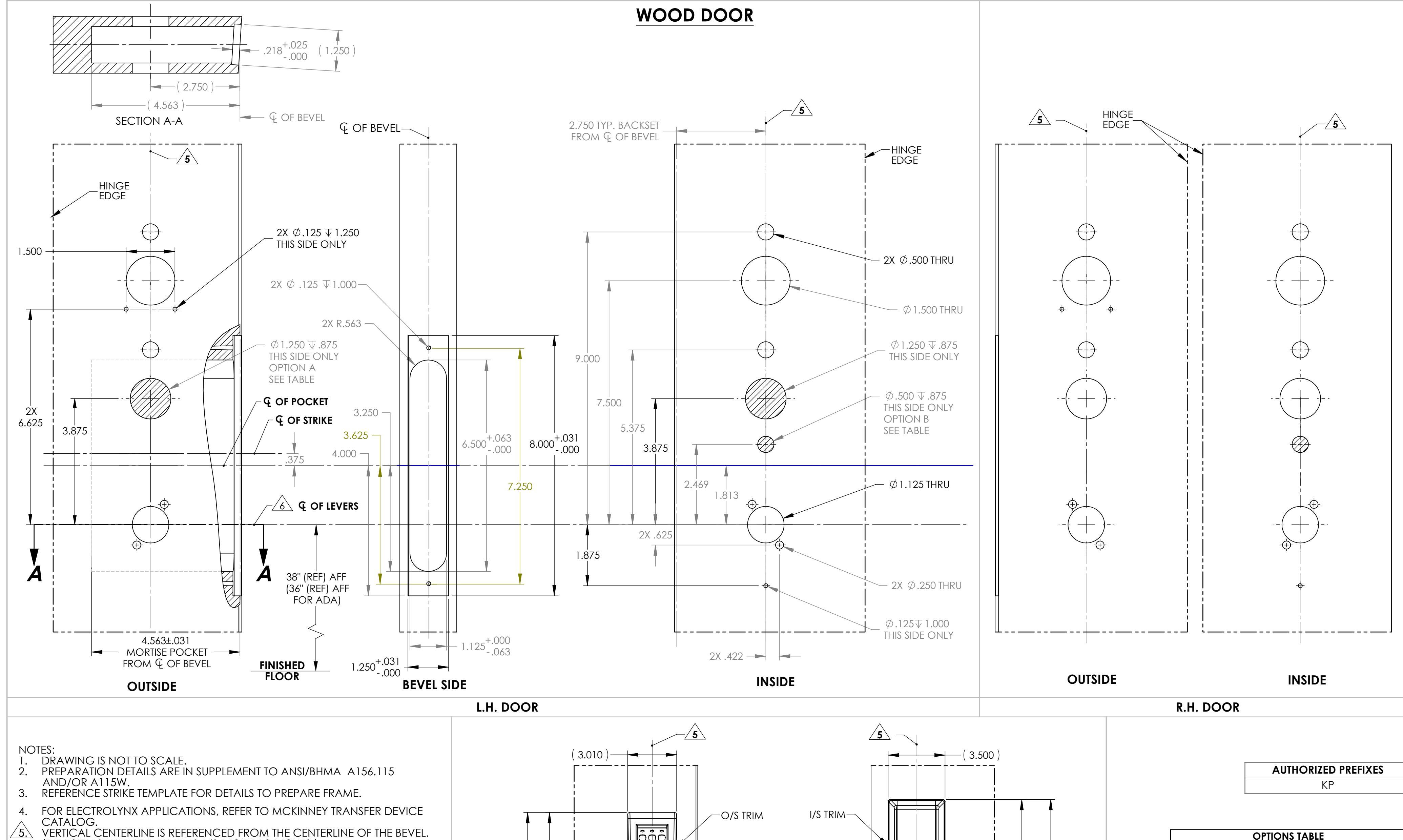

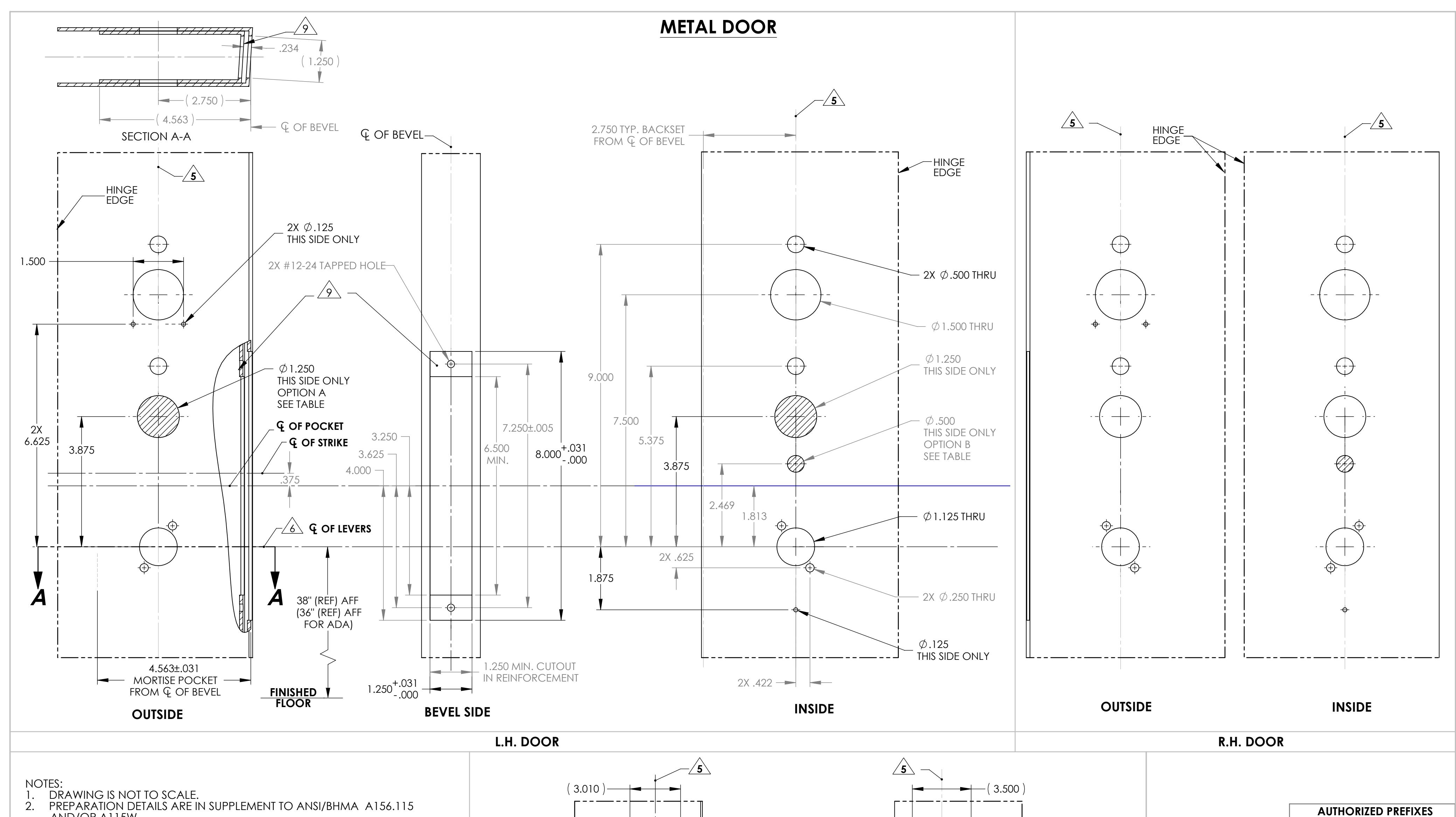

KP Series Mortise Lock Template for Metal and Wood Doors

Open the original PDF document

View PDF

  • PREPARATION DETAILS ARE IN SUPPLEMENT TO ANSI/BHMA A156.115 AND/OR A115W.
  • REFERENCE STRIKE TEMPLATE FOR DETAILS TO PREPARE FRAME.
  • FOR ELECTROLYNX APPLICATIONS, REFER TO MCKINNEY TRANSFER DEVICE CATALOG.
  • VERTICAL CENTERLINE IS REFERENCED FROM THE CENTERLINE OF THE BEVEL. (INDUSTRY STANDARD BEVEL IS 1/8 INCH IN 2 INCHES.)
  • CONSULT THE AUTHORITY HAVING JURISDICTION (AHJ) TO VERIFY THE RECOMMENDED MOUNTING HEIGHT ABOVE THE FINISHED FLOOR (AFF). LIMITATIONS IN THE DOOR CONSTRUCTION PROCESS MAY REQUIRE SOME
  • HOLES TO BE FIELD-LOCATED USING THE PHYSICAL PART AS A TEMPLATE. STANDARD TOLERANCE OF ± .015 APPLIES TO ALL DOOR PREPARATION
  • REQUIREMENTS, UNLESS OTHERWISE SPECIFIED. DOOR REINFORCEMENT IS RECOMMENDED TO IMPROVE (SURFACE MOUNTED) FASTENER HOLDING POWER AND CRUSH RESISTANCE (WHEN THRU-BOLTING IS EMPLOYED). CONSTRUCTION TECHNIQUES SHOULD REFLECT INDUSTRY BEST PRACTICES (I.E. WDMA, SDI) AND AUTHORIZED METHODS WHERE LABEL SERVICE (I.E. UL, W-H) IS IN EFFECT.
  • 10. WIRE RACEWAY AREAS'SHOULD BE FREE OF OBSTRUCTIONS & SHARP EDGES TO PROTECT WIRES FROM CUTS & ABRASIONS.

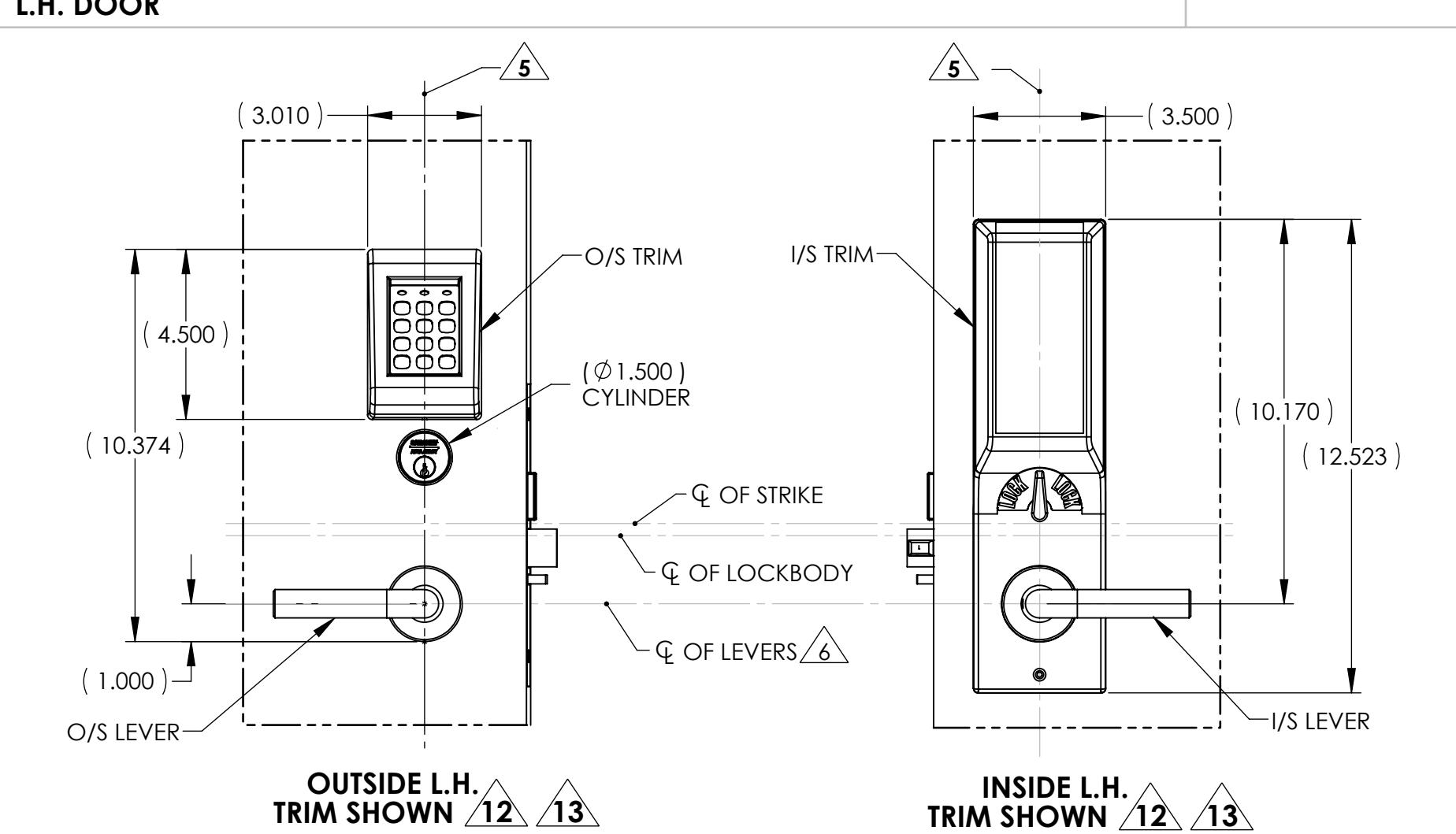

  • 11. CAREFULLY NOTE WHICH FEATURES ARE OPTIONAL, (WHETHER THE FEATURE APPLIES TO BOTH SIDES OF THE DOOR AND/OR IF A DEPTH APPLIES.) /12), MAXIMUM PRODUCT DIMENSIONS ARE SHOWN FOR THE PURPOSE OF
  • VERIFYING FITMENT WITH DOOR FRAME STOPS, DOOR STILE SIZE & LIGHT/LOUVER KITS. \sqrt{13} if optional levers or roses are used reference the related product

DIMENSIONS TO VERIFY THE FITMENT REQUIREMENTS.

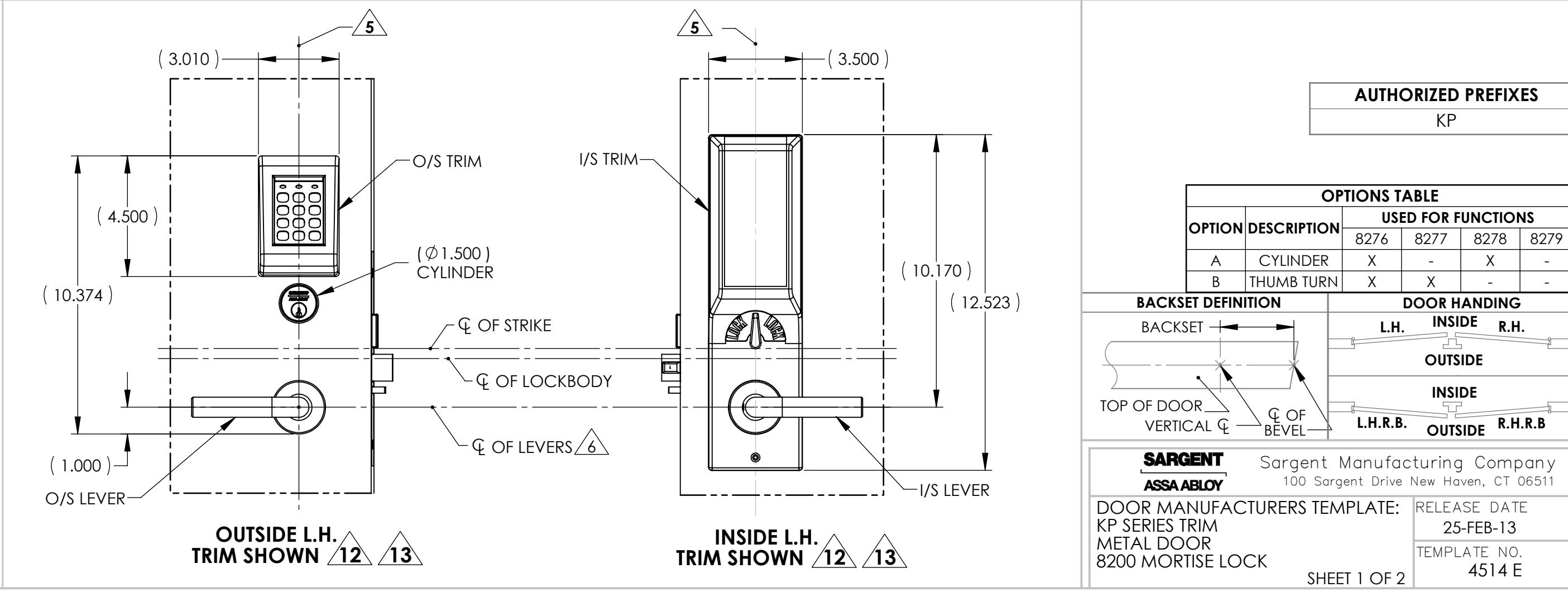

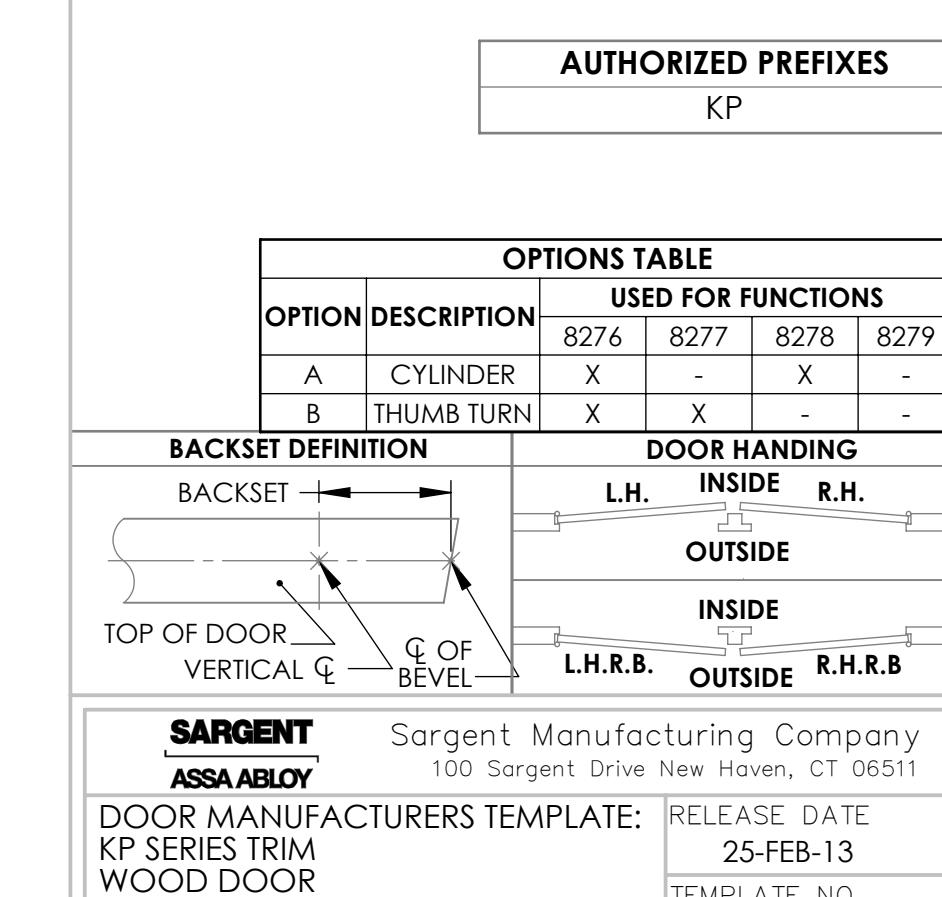

USED FOR FUNCTIONS

DOOR HANDING

OUTSIDE

INSIDE

L.H.

INSIDE R.H.

OUTSIDE R.H.R.B

25-FEB-13

4514 E

TEMPLATE NO.

Χ

  • (INDUSTRY STANDARD BEVEL IS 1/8 INCH IN 2 INCHES.)
  • CONSULT THE AUTHORITY HAVING JURISDICTION (AHJ) TO VERIFY THE RECOMMENDED MOUNTING HEIGHT ABOVE THE FINISHED FLOOR (AFF). LIMITATIONS IN THE DOOR CONSTRUCTION PROCESS MAY REQUIRE SOME
  • HOLES TO BE FIELD-LOCATED USING THE PHYSICAL PART AS A TEMPLATE. STANDARD TOLERANCE OF ± .015 APPLIES TO ALL DOOR PREPARATION
  • REQUIREMENTS, UNLESS OTHERWISE SPECIFIED. 9. DOOR REINFORCEMENT IS RECOMMENDED TO IMPROVE (SURFACE MOUNTED) FASTENER HOLDING POWER AND CRUSH RESISTANCE (WHEN THRU-BOLTING IS EMPLOYED). CONSTRUCTION TECHNIQUES SHOULD REFLECT INDUSTRY BEST PRACTICES (I.E. WDMA, SDI) AND AUTHORIZED METHODS WHERE LABEL SERVICE (I.E. UL, W-H) IS IN EFFECT.
  • 10. WIRE RACEWAY AREAS'SHOULD BE FREE OF OBSTRUCTIONS & SHARP EDGES TO PROTECT WIRES FROM CUTS & ABRASIONS.
  • 11. CAREFULLY NOTE WHICH FEATURES ARE OPTIONAL, (WHETHER THE FEATURE APPLIES TO BOTH SIDES OF THE DOOR AND/OR IF A DEPTH APPLIES.)

\sqrt{12} maximum product dimensions are shown for the purpose of VERIFYING FITMENT WITH DOOR FRAME STOPS, DOOR STILE SIZE &

LIGHT/LOUVER KITS. 13. IF OPTIONAL LEVERS OR ROSES ARE USED REFERENCE THE RELATED PRODUCT DIMENSIONS TO VERIFY THE FITMENT REQUIREMENTS.

SHEET 2 OF 2

8200 MORTISE LOCK

TEMPLATE NO.

4514 E
