View PDFINSTRUCTIONS FOR INSTALLING 700, 700-4, 700-6 AND 700-8 FREEWHEELING LEVER HANDLE CONTROL (SEE OTHER SIDE FOR CHANGING HAND)
SARGENT
ASSA ABLOY
ASSA ABLOY, the global leader in door opening solutions
ATTENTION:
* TO PREPARE DOOR, USE INSTRUCTION SHEETS AND TEMPLATES PACKED WITH EXIT DEVICE AND OUTSIDE TRIM.
Patent pending and/or patent www.assaabloydss.com/patents
* PLEASE, LEAVE THIS INSTRUCTION SHEET FOR MAINTENANCE USE.

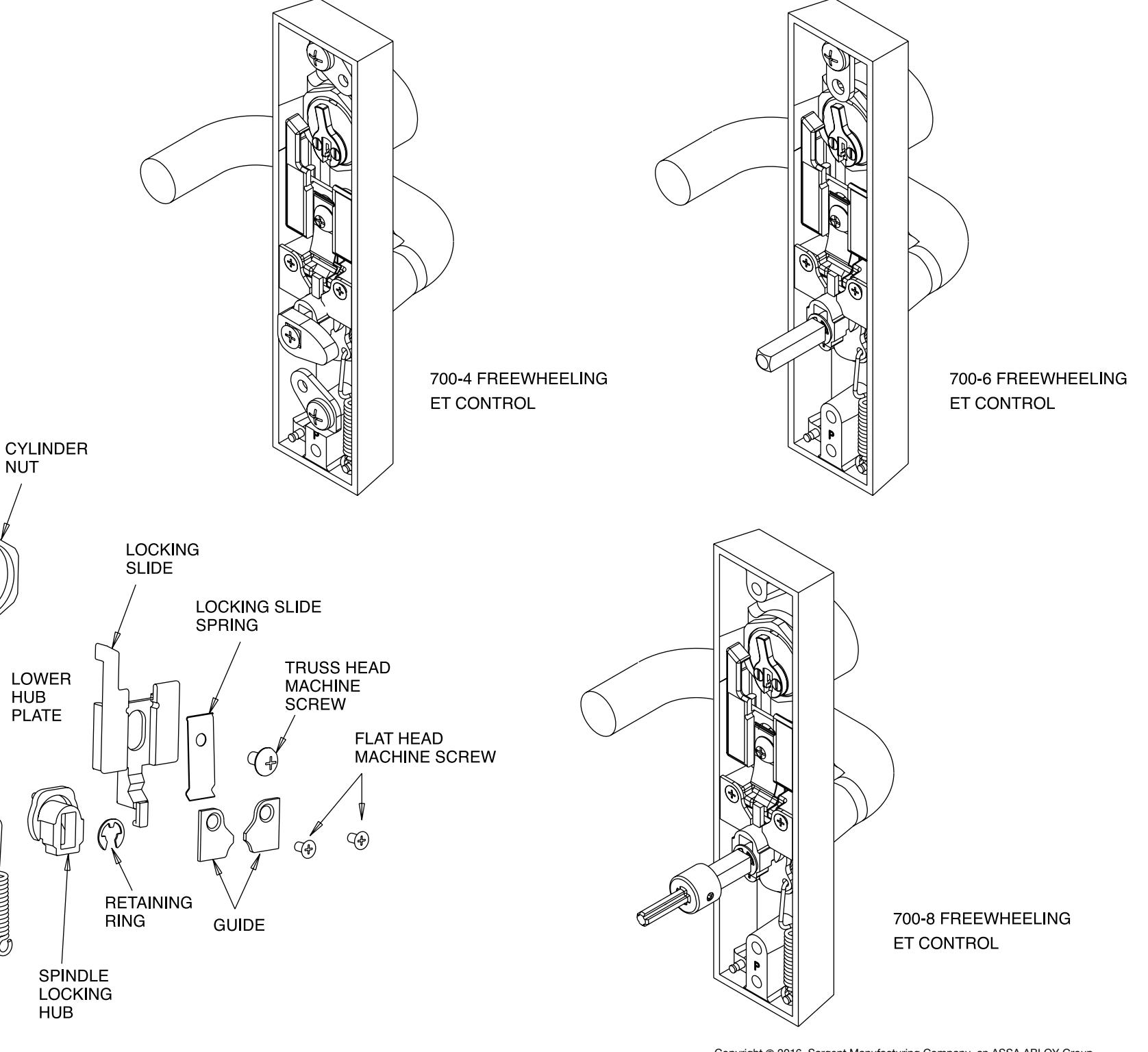

700 SERIES FREEWHEELING LEVER HANDLE CONTROL
CASE
CAP NUT
STOP
GROOVE
PIN
SCREW
HUB SPRING
NUT
HUB
METHOD FOR CHANGING HAND OF LEVER
- 1. REMOVE STOP SCREW USING PHILLIPS SCREWDRIVER.
- 2. REMOVE HUB SPRING FROM THE GROOVE PIN.
- 3. REMOVE GUIDES.
- 4. REMOVE TRUSS HEAD MACHINE SCREW, LOCKING SLIDE SPRING AND LOCKING SLIDE.
- REMOVE RETAINING RING AND DISCARD.
- 6. REMOVE SPINDLE LOCKING HUB.
- 7. REMOVE LOWER HUB PLATE. REMOVE SPRING FROM THE HUB PLATE.
-
8. ROTATE HANDLE TO DESIRED HAND.
- (SPINDLE DOES NOT HAVE TO BE REMOVED TO CHANGE HAND).
-
9. REASSEMBLE BY FLIPPING LOWER HUB PLATE OVER.
- (SO THAT SPRING RETAINING HOLE IS ON THE OPPOSITE SIDE).
- ASSEMBLE LOWER HUB PLATE WITH HUB SPRING BEFORE SLIDING IT DOWN SPINDLE.
CYLINDER
SPINDLE
CYLINDER RING
10. INSTALL SPINDLE LOCKING HUB.
LEVER HANDLE
- 11. INSTALL NEW RETAINING RING ONTO SPINDLE.
- 12. INSTALL LOCKING SLIDE, LOCKING SLIDE SPRING AND TRUSS HEAD MACHINE SCREW.
BUSHING
INSERT
- 13. INSTALL GUIDES.
- 14. INSTALL HUB SPRING ONTO THE GROOVE PIN.
- 15. INSTALL STOP SCREW INTO THE HOLE FACING THE LEVER HANDLE.
METHOD FOR REPLACING CYLINDER
- 1. WITH LOCKING SLIDE IN DOWN POSITION, UNSCREW CYLINDER NUT AND REMOVE THE CYLINDER AND CYLINDER RING.
- 2. REPLACE CYLINDER BY REVERSING ABOVE PROCEDURE. MAKE SURE THAT CYLINDER CAM POINTS UP AND CORRECT LENGTH OF RING IS USED.
ASSA ABLOY, the global leader in door opening solutions

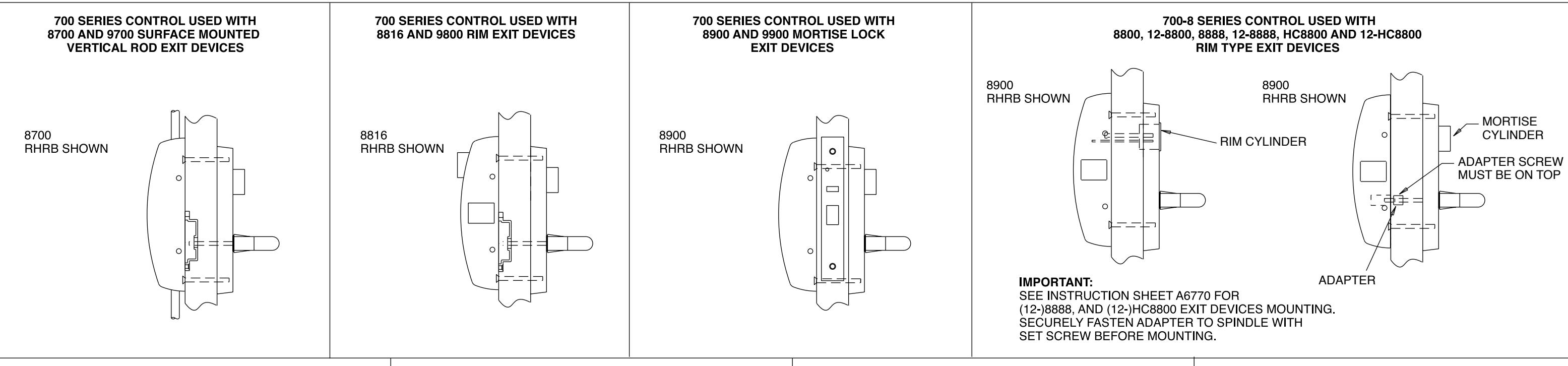

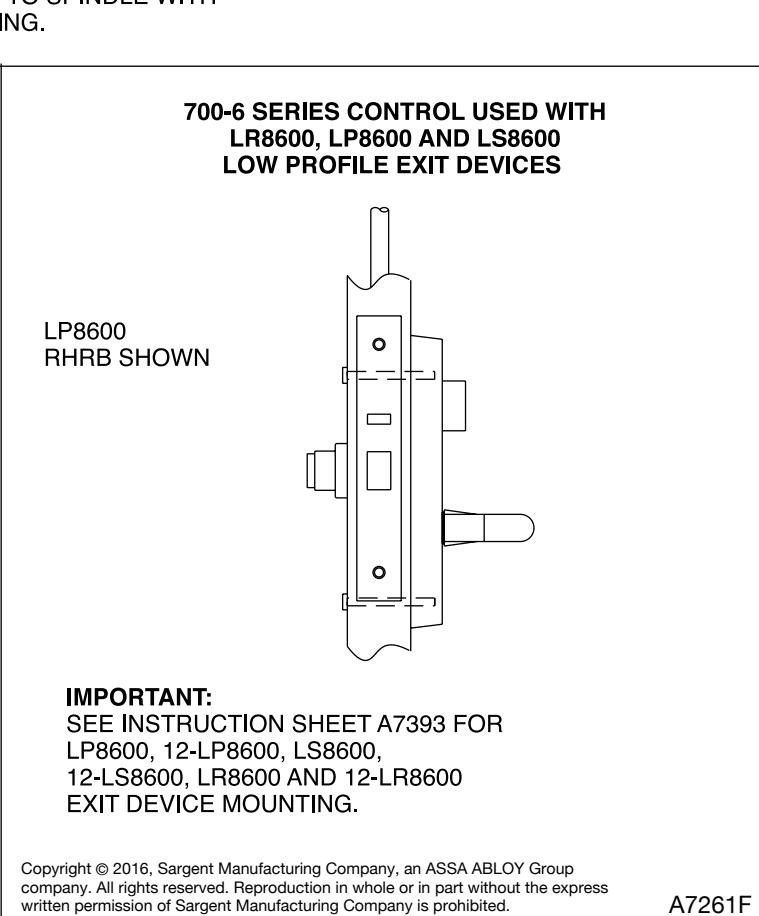

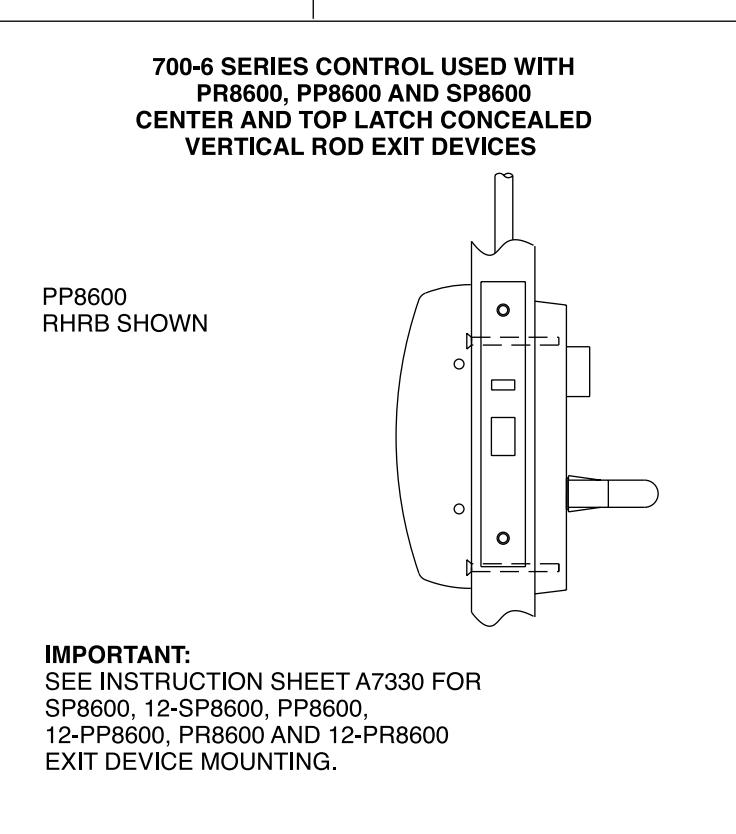

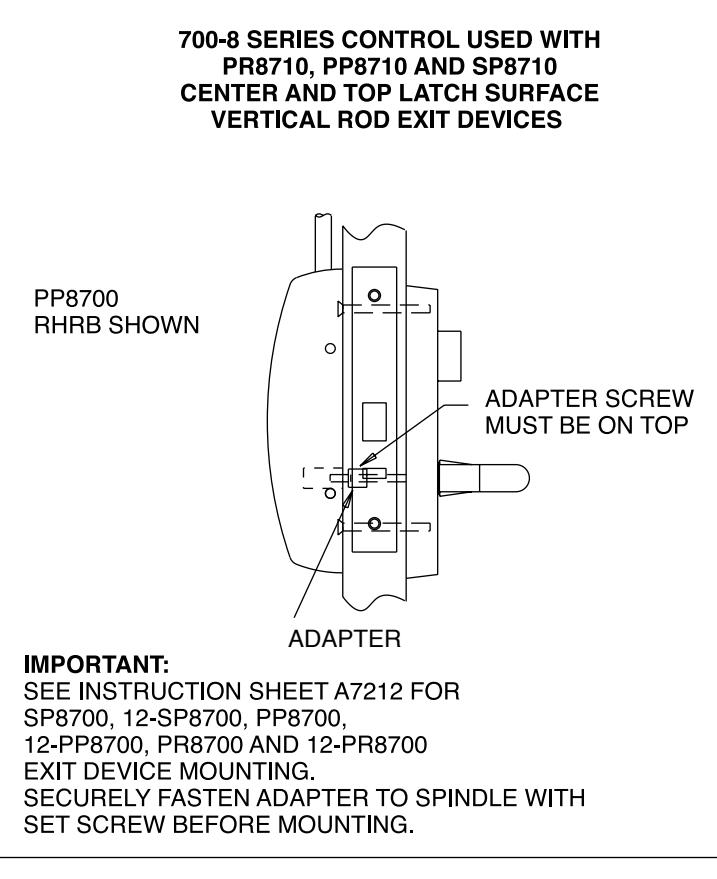

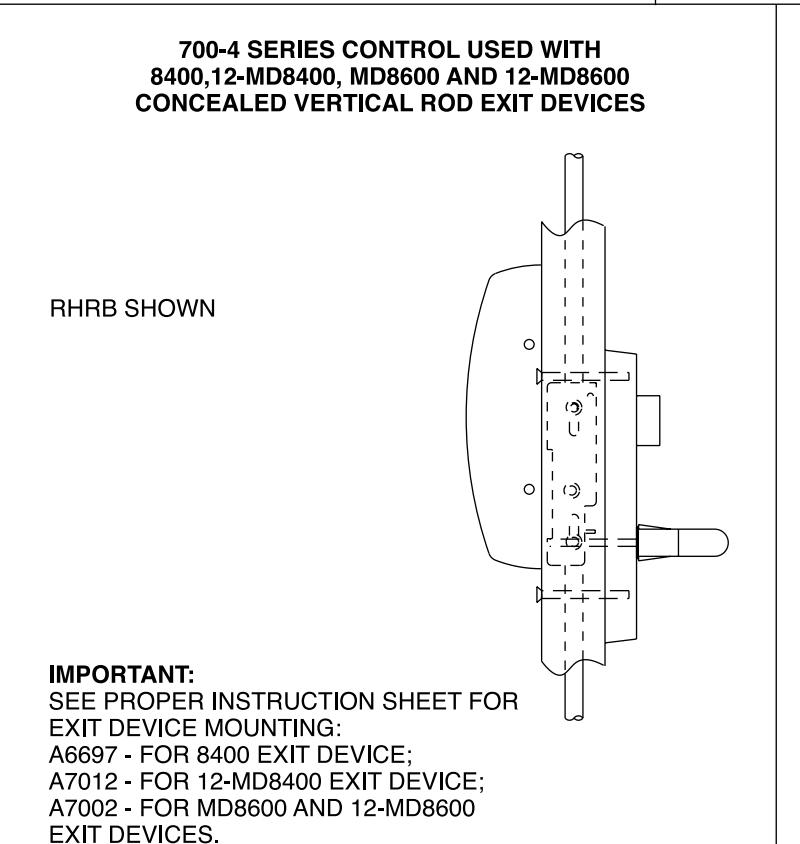

700 SERIES RH FREEWHEELING ET CONTROLS SHOWN
