Installation Instructions for 281 Series Powerglide Door Closers (with POT, POTB, PHT, PHTB Arms)
Open the original PDF document
View PDFINSTALLATION INSTRUCTIONS 281 Door Closers with POT, POTB, PHT, PHTB ARMS 281 NON SIZED ADJUSTABLE FROM SIZES 2 THRU 5
SARGENT
|
DOOR
WIDTH (INCHES) |
APPROXIMATE
DOOR WEIGHT (POUNDS) |
NUMBER OF TURNS
OF SPRING ADJUSTING NUT |
|---|---|---|
| 24 | 80 | 1-5 CCW |
| 30 | 110 | |
| 32 | 115 | FACTORY SET |
| 36 | 130 | |
| 40 | 150 | |
| 42 | 155 | 1-5 CW |
| 44 | 165 | |
| 46 | 170 | 7-12 CW |
| 48 | 180 |

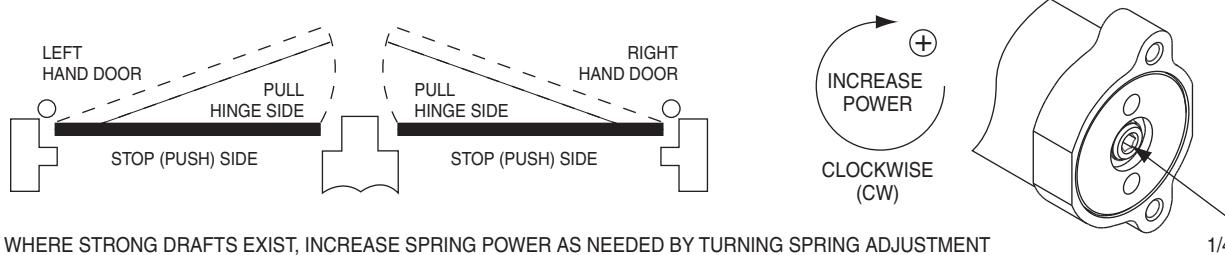

(-) DECREASE POWER COUNTER CLOCKWISE (CCW)
1/4" ALLEN SPRING POWER ADJUSTING SCREW*

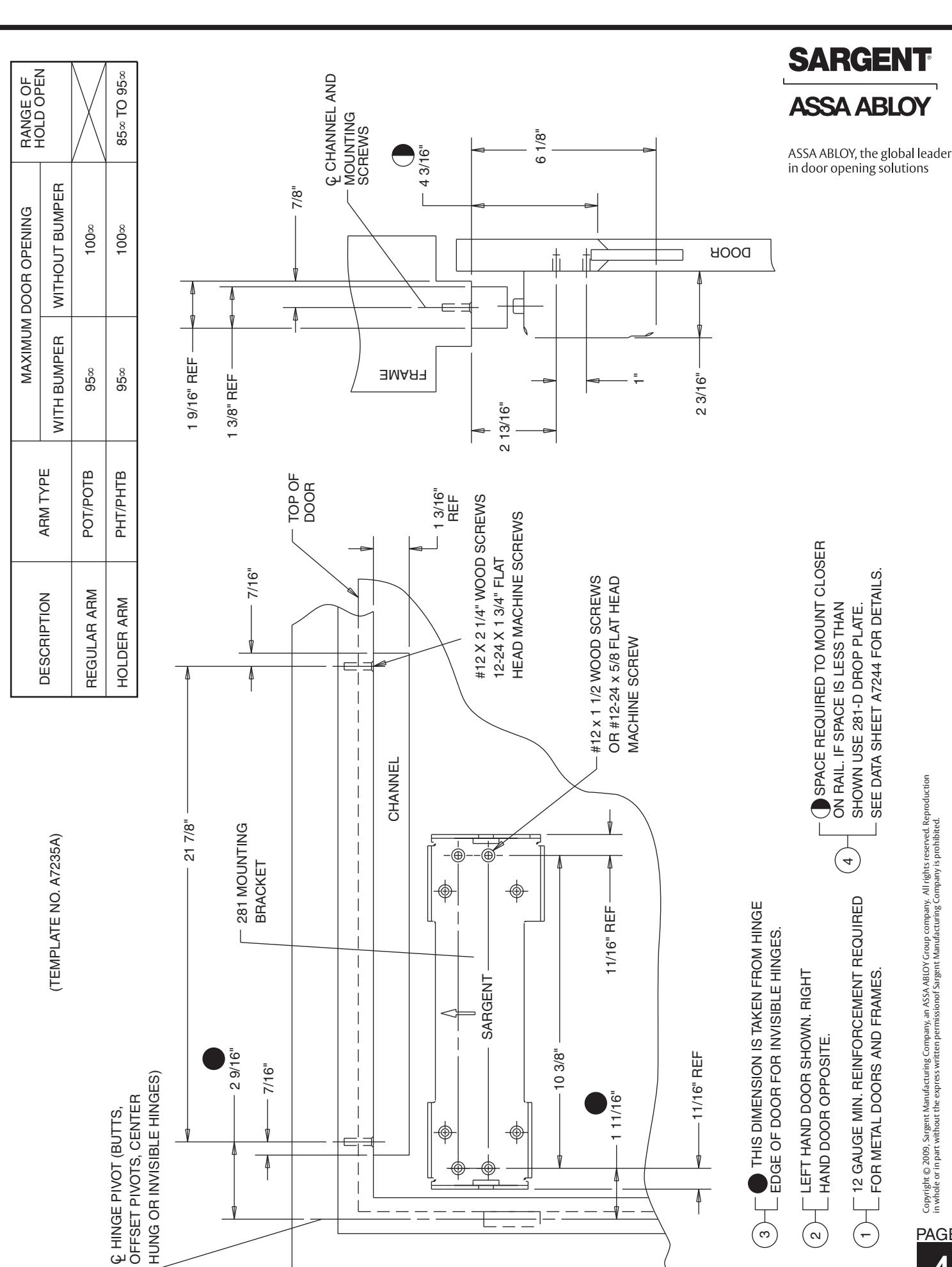

USE DIMENSION SHOWN ON DATA SHEET A7235 ON PAGE 4 TO LOCATE AND PREPARE FOR MOUNTING SCREWS.
SCREW CLOCKWISE, IF NECESSARY, REDUCE SPRING POWER BY TURNING SCREW COUNTERCLOCKWISE

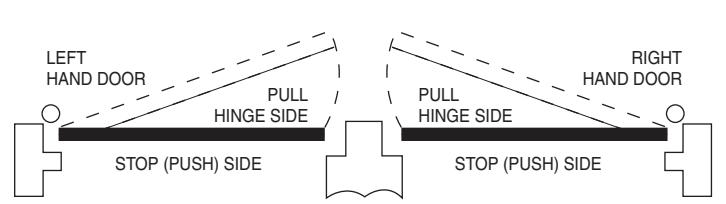

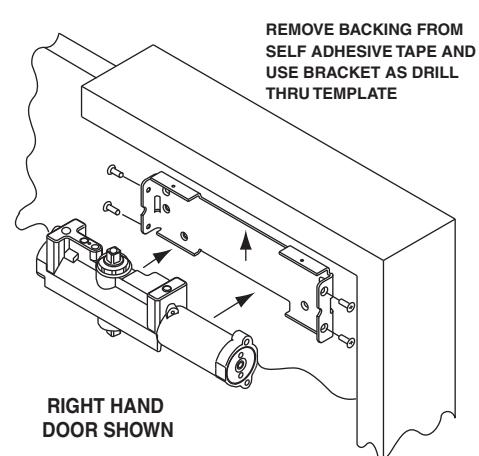

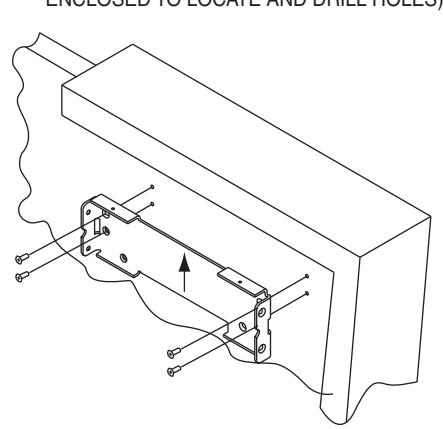

INSTALL MOUNTING BRACKET WITH ARROW POINTING UP FOR BOTH RH & LH DOORS, INSTALL CLOSER WITH SPRING ADJUSTING SCREW TOWARDS HINGE. (USE TEMPLATE
ENCLOSED TO LOCATE AND DRILL HOLES)
DRILL & TAP AND USE SCREWS PROVIDED OR USE MORTISE NUTS WHEN REQUIRED.

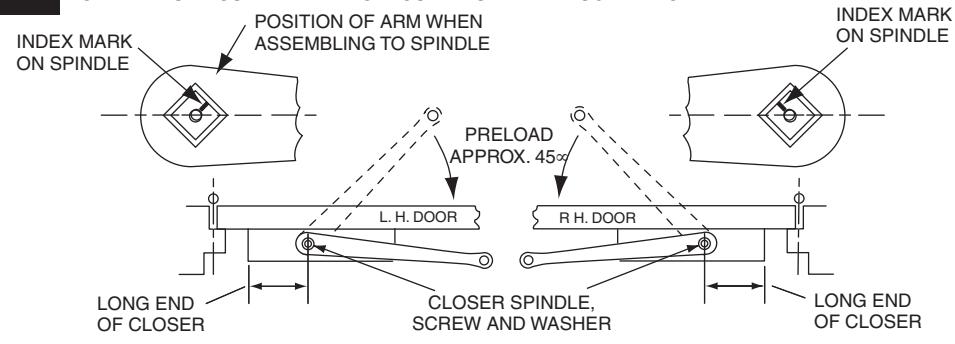

USING WRENCH ON BOTTOM SPINDLE ROTATE THE SPINDLE INTO POSITION SHOWN. ASSEMBLE ARM TO CLOSER WITH INDEX MARK ON END OF SPINDLE 45∞ FROM AXIS OF ARM AS ILLUSTRATED BELOW. USE WASHER AND SCREW TO RETAIN ARM.
NOTE POSITION OF CLOSER RELATIONSHIP OF SPINDLE, LONG END OF CLOSER BODY AND CENTERLINE OF HINGE, FOR "POT" AND "PHT" ONLY.

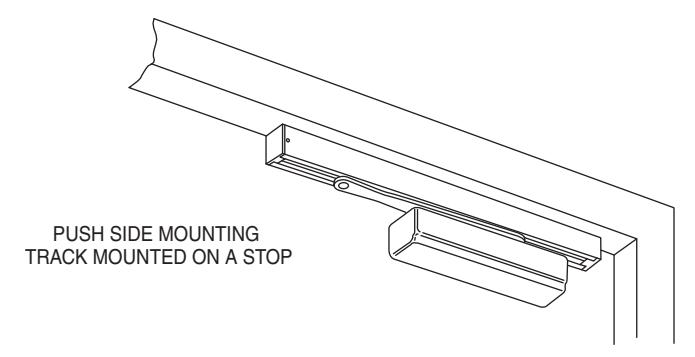

INSERT ROLLER AND END CAPS INTO TRACK AND ATTACH TO STOP WITH FASTNERS PROVIDED.

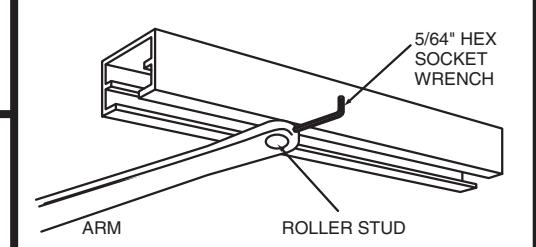

CONNECT ARM TO ROLLER STUD. USING WRENCH, BACK OUT ARM SET SCREW, OPEN DOOR 45∞ AND FIT ARM ON TO ROLLER STUD. TIGHTEN SET SCREW SECURELY.
Copyright © 2009, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved. Reproduction in whole or in part without the express written permission of Sargent Manufacturing Company is prohibited.
ASSA ABLOY, the global leader in door opening solutions
PAGE A7316D

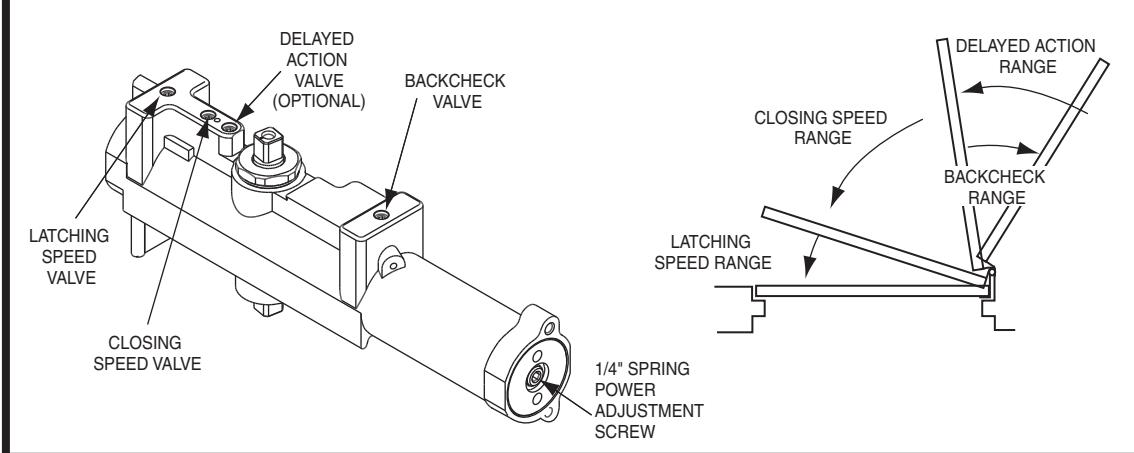

FINAL ADJUSTMENT AND REGULATING PROCEDURE
A
REGULATING DOOR SPEED AND LATCHING SPEED AS NEEDED.
USE HEX SOCKET (1/8" ALLEN) WRENCH AND TURN VALVES CLOCKWISE TO SLOW DOWN OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVEMENT.
FASTER
SLOWER (–)
REGULATING BACKCHECK B
TO REGULATE THE INTENSITY OF BACKCHECK ACTION TURN VALVE CLOCKWISE TO INCREASE OR COUNTER CLOCKWISE TO DECREASE CHECKING.
CAUTION: SET VALVE FOR SLIGHT CUSHIONING EFFECT. IT IS DAMAGING TO THE CLOSER IF THE CHECKING ACTION IS TOO ABRUPT. NEVER USE BACKCHECK AS A DOOR STOP. ALWAYS USE A DOOR STOP TO STOP THE DOOR.
C
FOR MODELS WITH OPTIONAL DELAYED ACTION FEATURE
"DELAYED ACTION" PROVIDES SLOW DOOR CLOSING THROUGH DELAYED ACTION RANGE.
TURN VALVE CLOCKWISE TO SLOW DOWN OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVEMENT.
OPTIONS
BUMPER ASSISTS BACKCHECK IN CUSHIONING THE OPENING FOR DOOR. IT IS NOT INTENDED TO REPLACE AN AUXILIARY DOOR STOP.
TO CHANGE BUMPER STOP LOCATION—REMOVE MOUNTING SCREW AND RELOCATE BUMPER STOP AT DESIRED POSITION.

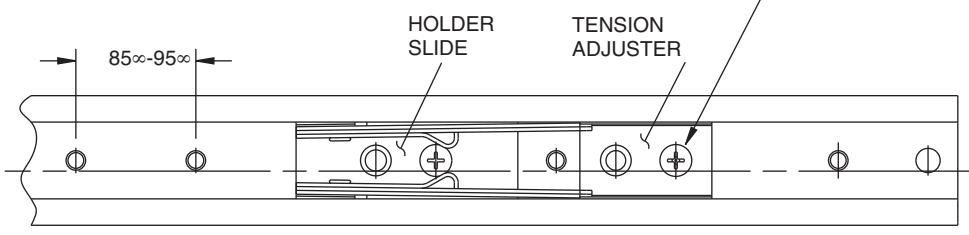

FOR MODELS HAVING HOLDER TRACKS
THE HOLDER DEVICE IS SET FOR 95∞ DOOR HOLDING POSITION AT THE FACTORY AND THE HOLDER TENSION IS SET AT THE LIGHTEST OF THE THREE SETTINGS.
TO INCREASE HOLDING TENSION REMOVE MOUNTING SCREW AND MOVE TENSION ADJUSTER TOWARD HOLDER SLIDE BY USING EITHER OF THE TWO HOLE LOCATIONS. TWO POSITIONS OF TENSION ARE POSSIBLE.

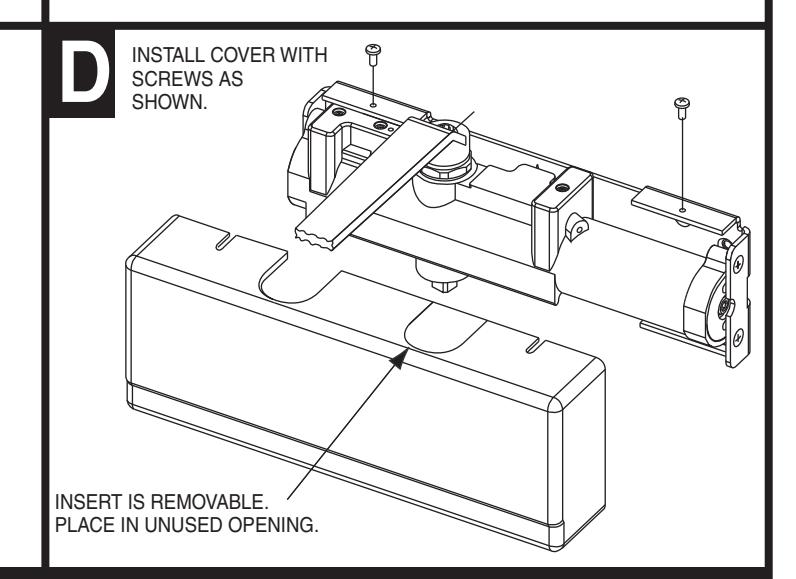

2
PAGE
SARGENT 351 SERIES SHOWN
SEE NOTE #1 BELOW FOR DIMENSION INFORMATION. IF A DIMENSION LESS THAN 7/8" IS USED. THE DOOR STOP MUST BE CUT TO CLEAR THE MORTISE NUT HEAD
OR THE MORTISE NUT HEAD MUST BE RECESSED. (SEE ENLARGED VIEW "Y")

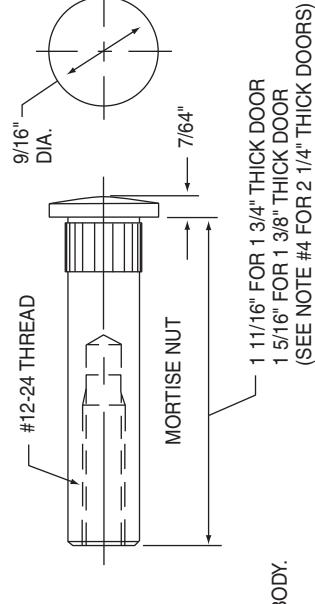

USING MORTISE NUTS WITH SARGENT DOOR CLOSER
MORTISE NUT HEAD 5/8" DIA. HOLE DOOR <u>_</u>8/ 3/8" DIA. HOLE FRAME VIEW "Y" 1/4" DIA. — DRILLED HOLE DOOR SHORTEN MORTISE NUT BODY TO THIS LENGTH -OR OTHER THAN 1 3/4" (FOOT ASSEMBLY FOR TOP JAMB MOUNTING IS SIMILAR) 351 DOOR CLOSER SHOWN
DOOR STOP
FRAME
SERIES CLOSER SHOWN. (OTHER SERIES SIMILAR)
MORTISE NUT HEAD
COVER
DRILL 3/8" DIA. HOLE FOR MORTISE NUT BODY.
UNREINFORCED
DOOR
DRILL 1/4" DIA. HOLE FOR MOUNTING SCREWS
REINFORCED DOOR
ASSA ABLOY, the global leader in door opening solutions
SARGENT
ASSA ABLOY
SEE INSTRUCTIONS OR DATA SHEET PACKED WITH DOOR CLOSER FOR DIMENSIONS LOCATING THE CLOSER BODY AND FOOT ON DOOR AND FRAME.
MORTISE NUT SHOWN IS DESIGNED FOR AN UNREINFORCED METAL DOOR.
3. FOR TOP JAMB AND CORNER BRACKET APPLICATIONS: THE DOOR CLOSER FOOT WILL BE ATTACHED TO THE DOOR IN A MANNER SIMILAR TO THAT SHOWN FOR MOUNTING THE CLOSER BODY
4. FOR DOORS 2 1/4" THICK: MORTISE NUT SHOWN FOR 1 3/4" THICK DOORS WILL BE FURNISHED ALONG WITH APPROPRIATE LENGTH THRU-BOLTS. DOOR CONSTRUCTION MUST PROVIDE A BRIDGE TYPE REINFORCEMENT TO PREVENT THE DOOR RAIL FROM COLLAPSING WHEN THRU-BOLTS ARE TIGHTENED.
