Installation Instructions for 281 Series Door Closers (with Regular Arms ‘O’, UO, OZ, OZA, P9) without Holder

Open the original PDF document

View PDF

MODEL 281 POWERGLIDE SERIES INSTRUCTIONS FOR INSTALLING SARGENT DOOR CLOSERS WITH REGULAR ARMS (WITHOUT HOLDER)

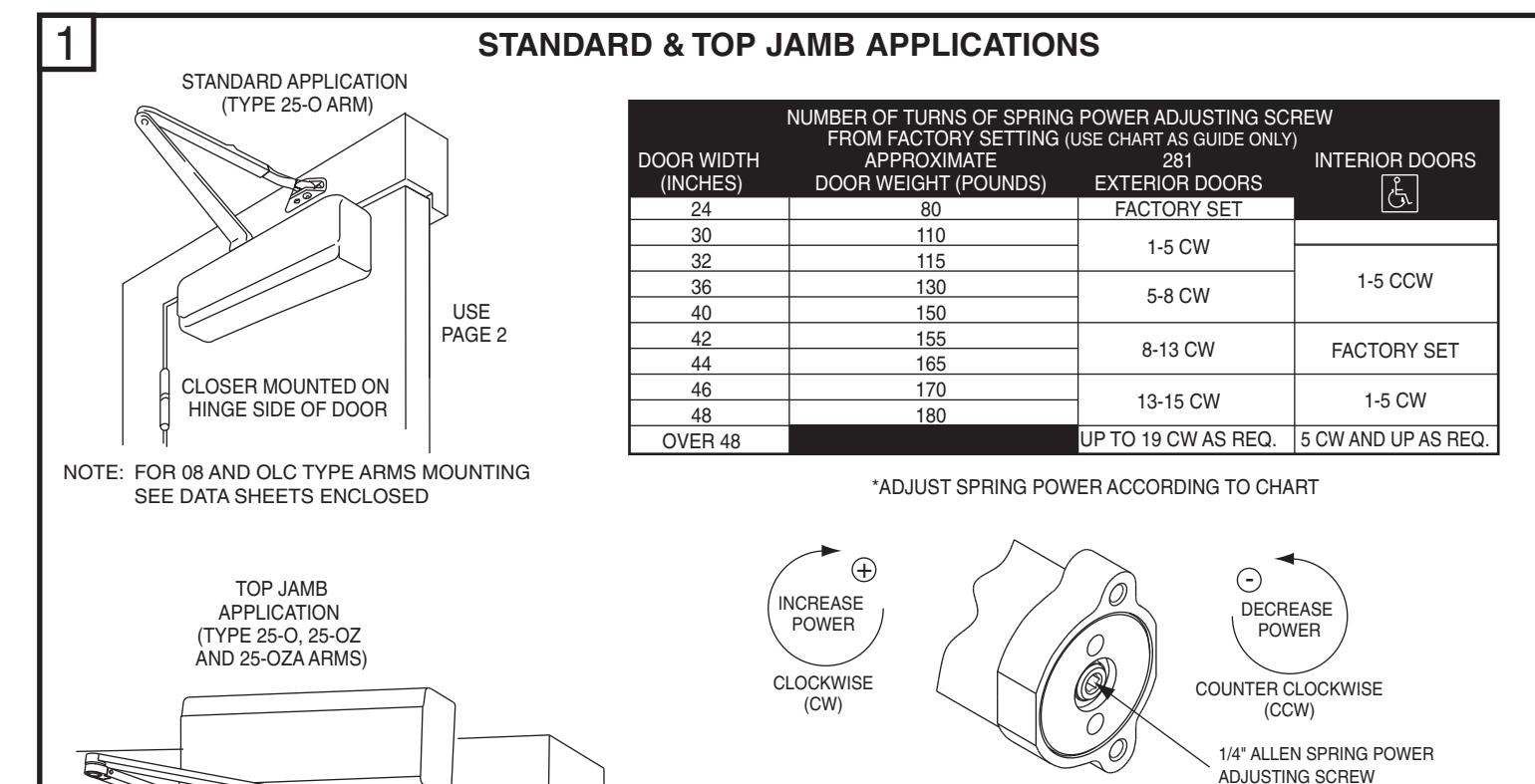

281 SERIES NON SIZED ADJUSTABLE SIZES 1 THRU 6 CAUTION: FAILURE TO INSTALL OR ADJUST PROPERLY MAY RESULT IN INJURY OR DAMAGE. FOR ASSISTANCE, CALL SARGENT AT 1-800-727-5477.

USE PAGE 3

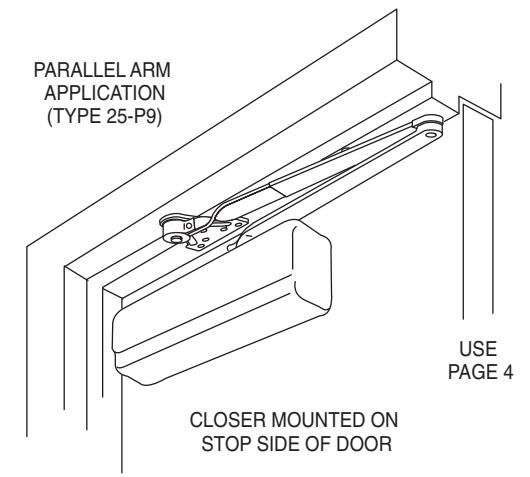

PARALLEL APPLICATION ONLY

LEFT

HAND DOOR

CLOSER MOUNTED ON FRAME ON STOP SIDE OF DOOR

DOOR WIDTH
(INCHES)
NUMBER OF TURNS OF SPRIN
FROM FACTORY SETTING (I
APPROXIMATE
DOOR WEIGHT (POUNDS)
24 80 2-7 CW
30 110 2-7 000
32 115 7-11 CW 1-5 CCW
36 130 7-11 000
40 150 FACTORY SET
42 155 11-15 CW FACTORY SET
44 165
46 170 45 47 OW 4.0.004
48 180 15-17 CW 1-8 CW
OVER 48 UP TO 19 CW AS REQ. 8 CW AND UP AS REQ.

PULL

HINGE SIDE

STOP (PUSH) SIDE

PULL

HINGE SIDE

STOP (PUSH) SIDE

*IF INTERIOR DOORS DO NOT HAVE TO COMPLY WITH ADA LA REQUIREMENTS, EXTERIOR DOOR SETTINGS ARE RECOMMENDED. WHERE STRONG DRAFTS EXIST, INCREASE SPRING POWER AS NEEDED BY TURNING SPRING ADJUSTMENT SCREW CLOCKWISE. IF NECESSARY, REDUCE SPRING POWER BY TURNING SCREW COUNTERCLOCKWISE.

RIGHT

HAND DOOR

281 STANDARD APPLICATION FOR INSTRUCTIONS

IMPORTANT: USE ALTERNATE MOUNTING IF DOOR CAN OPEN BEYOND LIMITS SHOWN FOR STANDARD MOUNTING

ARM
TYPE
MOUNTING MAX. DOOR
OPENING
DIM.
A
DIM.
B
REGULAR
ARM NO
HOLDER

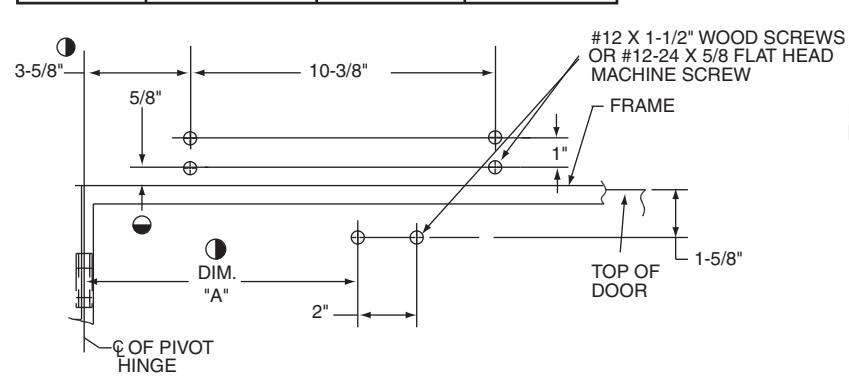

STANDARD 120° 7" 12-1/8"
ALTERNATE F 160° 🗢 5" 10-1/8"

→ IF BUTT, FRAME AND WALL CONDITIONS PERMIT DOOR WILL OPEN 180°

1 RIGHT HAND DOOR SHOWN. LEFT HAND DOOR OPPOSITE.

2— THIS DIMENSION IS TAKEN FROM HINGE EDGE OF DOOR FOR INVISIBLE HINGES.

DRILL & TAP AND USE SCREWS PROVIDED OR USE MORTISE NUTS WHEN REQUIRED.

SARGENT

ASSA ABLOY

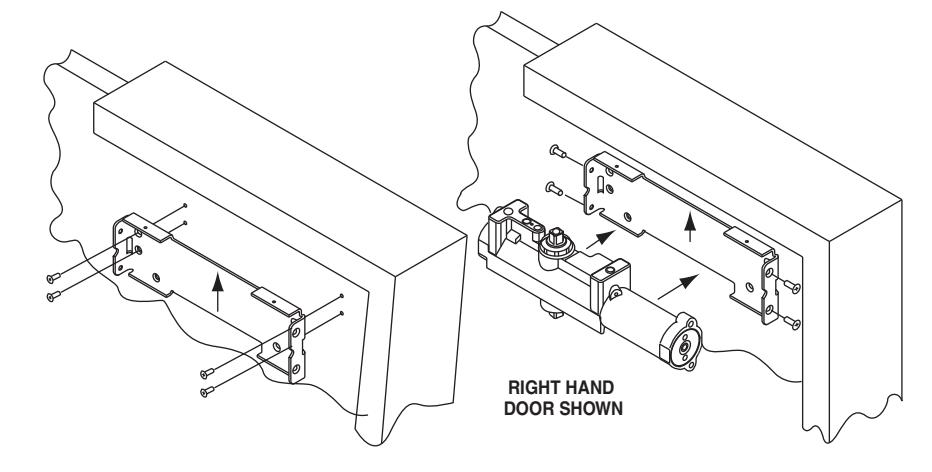

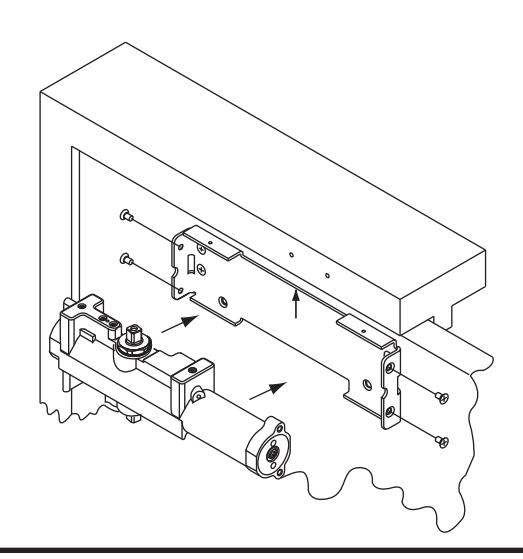

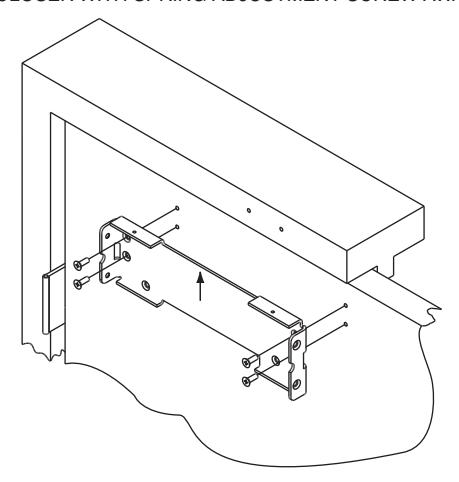

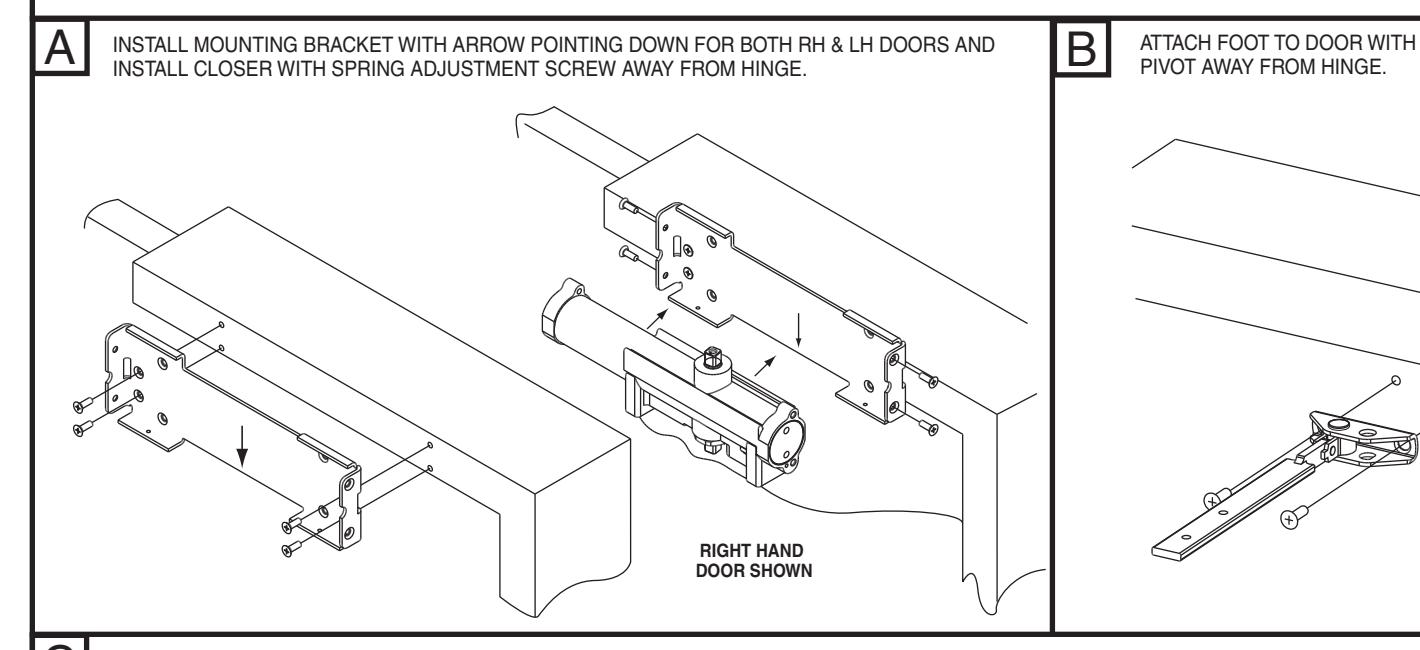

A INSTALL MOUNTING BRACKET WITH ARROW POINTING UP FOR BOTH RH & LH DOORS AND INSTALL CLOSER WITH SPRING ADJUSTMENT SCREW AWAY FROM HINGE.

RIGHT HAND DOOR SHOWN

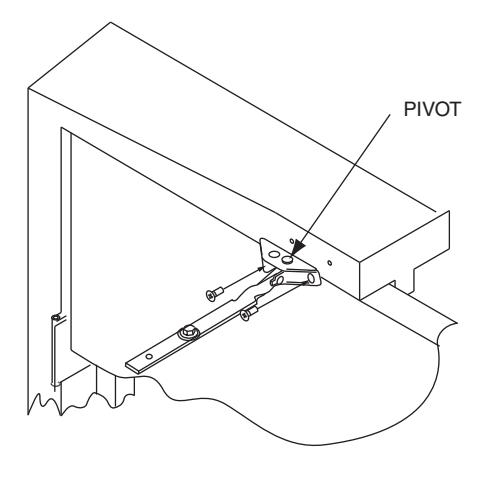

ATTACH FOOT TO FRAME WITH PIVOT AWAY FROM HINGE.

ASSA ABLOY, the global leader in door opening solutions

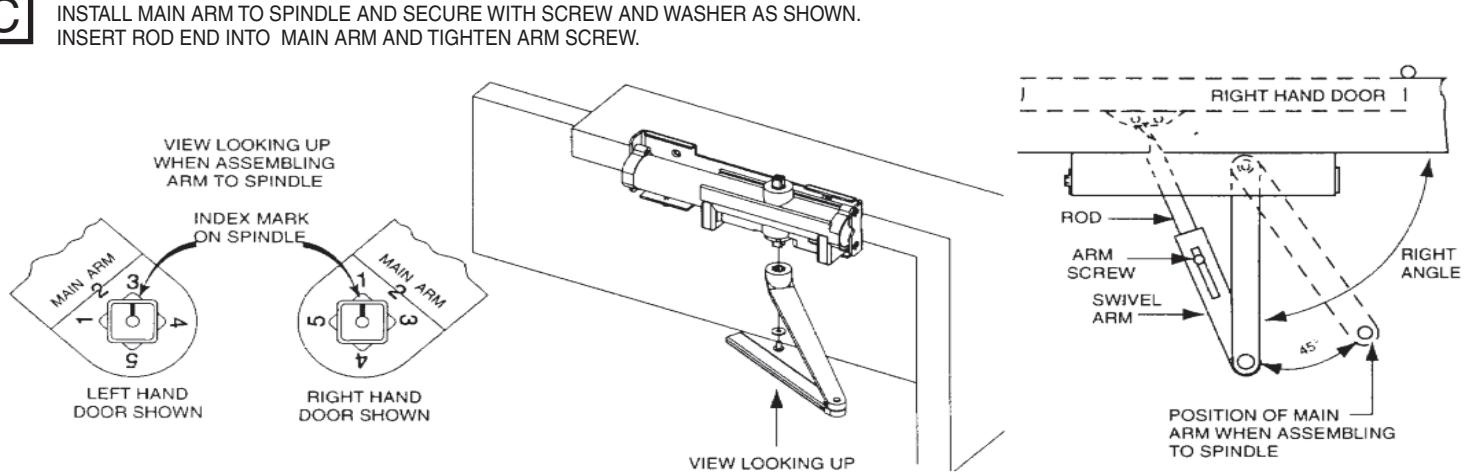

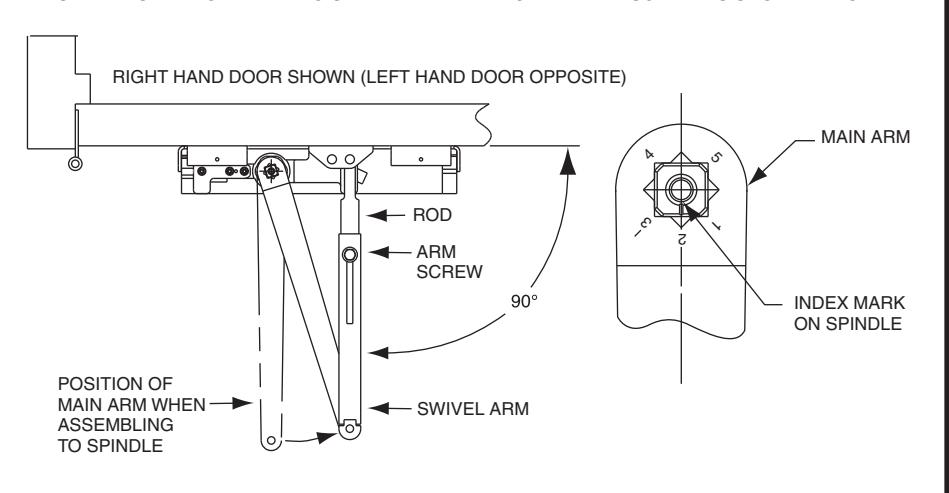

ATTACH ARM WITH INDEX MARK ON SPINDLE ALIGNED AS SHOWN. SECURE WITH SCREW AND WASHER. INSERT ROD END INTO SWIVEL ARM AND TIGHTEN ARM SCREW AS SHOWN BELOW.

Copyright © 2001, 2003, 2005-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company All rights reserved. Reproduction in whole or in part without the express written permission of Sargent Manufacturing Company is prohibited.

281 TOP JAMB APPLICATION INSTRUCTIONS

SARGENT

ASSA ABLOY

IMPORTANT: USE ALTERNATE MOUNTING IF DOOR CAN OPEN BEYOND LIMITS SHOWN FOR STANDARD MOUNTING

ARM
TYPE
REVEAL
DEPTH
DIM.
A
MAX. DOOR
OPENING
"O" ARM 0" TO 2" 9-5/16" 180°
"OZ" ARM 2-1/8" TO 5" 10-1/8" 140°
"OZA" ARM 5-1/8" TO 5" 10-15/16" 140°

1 LEFT HAND DOOR SHOWN, RIGHT HAND DOOR OPPOSITE.

THESE DIMENSIONS MAYBE REDUCED TO 3/8" MIN. IF RAIL ON TOP CASING IS NARROW OR LOW CEILING CONDITION EXISTS. CLOSER FOOT SHOULD BE MOVED ACCORDINGLY.

THIS DIMENSION IS TAKEN FROM HINGE EDGE OF DOOR FOR INVISIBLE HINGES.

DRILL & TAP AND USE SCREWS PROVIDED OR USE MORTISE NUTS WHEN REQUIRED.

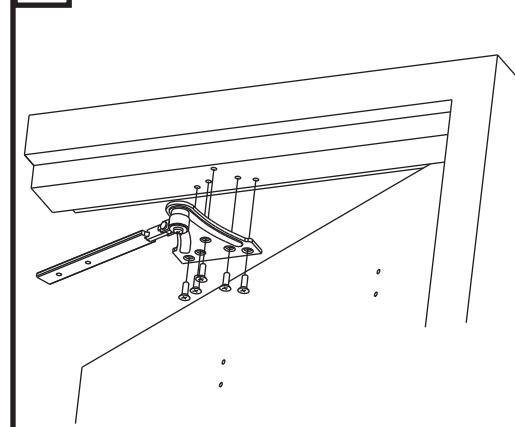

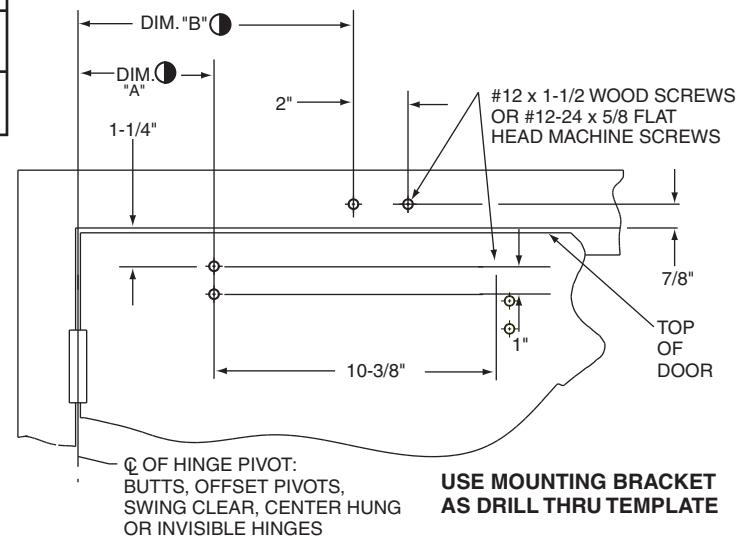

USE MOUNTING BRACKET AS A DRILL-THRU TEMPLATE

ASSA ABLOY, the global leader in door opening solutions

Copyright © 2001, 2003, 2005-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved. Reproduction in whole or in part without the express written permission of Sargent Manufacturing Company is prohibited.

A7278E

281 PARALLEL ARM APPLICATION INSTRUCTIONS

SARGENT

MAX. DOOR
OPENING
DIM.
A
DIM.
B
120° 4-1/2" 10-1/2"
180° 1-5/8" 7-5/8"

LEFT HAND DOOR SHOWN. RIGHT HAND lue DOOR DIMENSION OPPOSITE.

DO NOT USE THIS MOUNTING FOR "SWING CLEAR" HINGES.

THIS DIMENSION IS TAKEN FROM HINGE EDGE OF DOOR FOR INVISIBLE HINGES.

MAY BE REDUCED BY 1/2" TO AVOID DOOR TRIM.

DRILL & TAP AND USE SCREWS PROVIDED OR USE MORTISE NUTS WHEN REQUIRED.

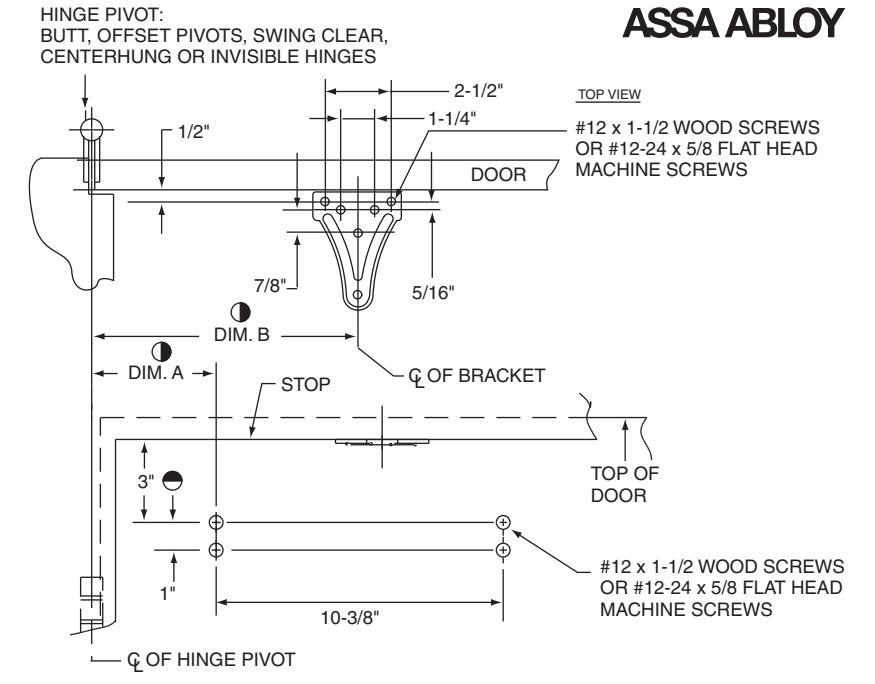

REMOVE BACKING FROM SELF ADHESIVE TAPE AND USE BRACKET AS DRILL THROUGH TEMPLATE.

INSTALL MOUNTING BRACKET WITH ARROW POINTING UP FOR BOTH RH & LH DOORS AND INSTALL CLOSER WITH SPRING ADJUSTING SCREW TOWARDS HINGE.

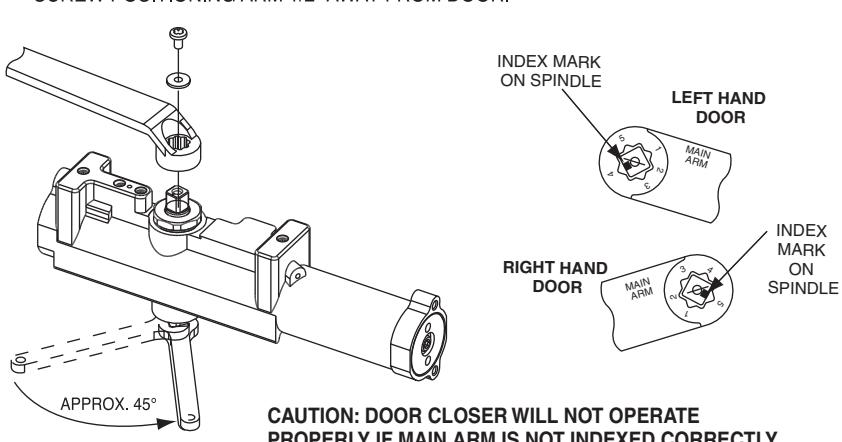

USING WRENCH ON BOTTOM END OF SPINDLE, ROTATE 45° AND ASSEMBLE MAIN ARM TO CLOSER AS SHOWN, AND THEN INSERT ROD END INTO SWIVEL ARM AND TIGHTEN ARM SCREW POSITIONING ARM 1/2" AWAY FROM DOOR.

PROPERLY IF MAIN ARM IS NOT INDEXED CORRECTLY.

ATTACH FOOT BRACKET TO FRAME STOP.

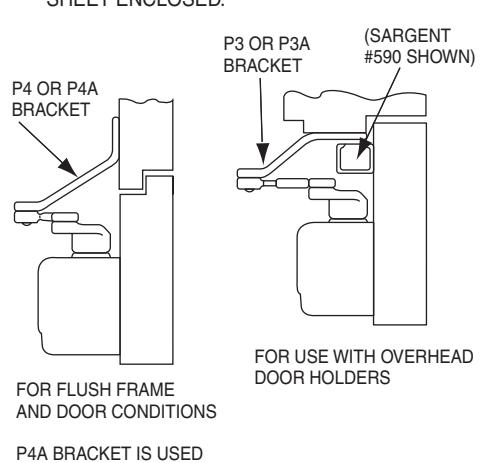

OPTIONAL ARMS FOR MOUNTING. SEE DATA SHEET ENCLOSED.

WITH OVERHEAD HOLDERS

FINAL ADJUSTMENT AND REGULATING PROCEDURE

SARGENT

ASSA ABLOY

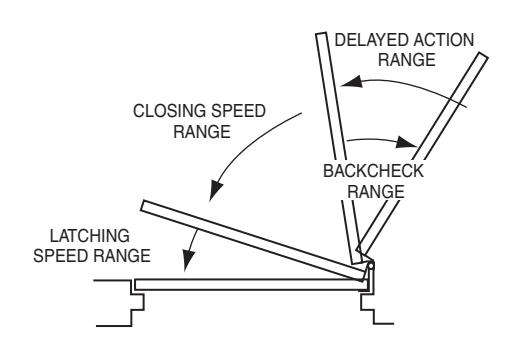

REGULATING DOOR SPEED AND LATCHING SPEED AS NEEDED.

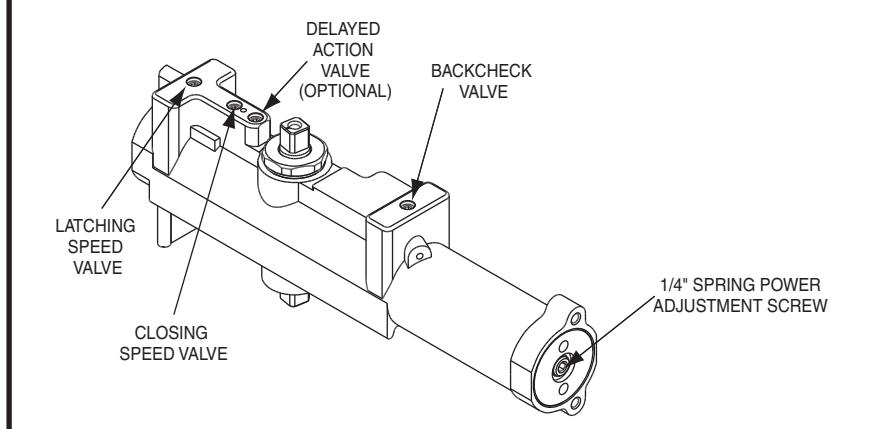

USE HEX SOCKET (1/8" ALLEN) WRENCH AND TURN VALVES CLOCKWISE TO SLOW DOWN OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVEMENT.

FASTER (+)

A

SLOWER

B REGULATING BACKCHECK

TO REGULATE THE INTENSITY OF BACKCHECK ACTION TURN VALVE CLOCKWISE TO INCREASE OR COUNTER CLOCKWISE TO DECREASE CHECKING.

CAUTION: SET VALVE FOR SLIGHT CUSHIONING EFFECT. IT IS DAMAGING TO THE CLOSER IF THE CHECKING ACTION IS TOO ABRUPT. NEVER USE BACKCHECK AS A DOOR STOP.

ALWAYS USE A DOOR STOP TO STOP THE DOOR.

FOR MODELS WITH OPTIONAL DELAYED ACTION FEATURE

"DELAYED ACTION" PROVIDES SLOW DOOR CLOSING THROUGH DELAYED ACTION RANGE

TURN VALVE CLOCKWISE TO SLOW DOWN OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVEMENT

B

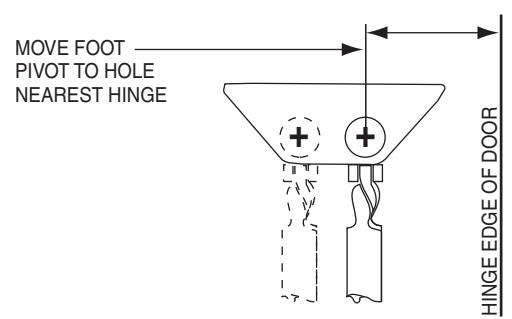

ADJUSTING FOOT FOR ADDITIONAL CLOSING POWER (FOR STANDARD AND TOP JAMB APPLICATIONS ONLY)

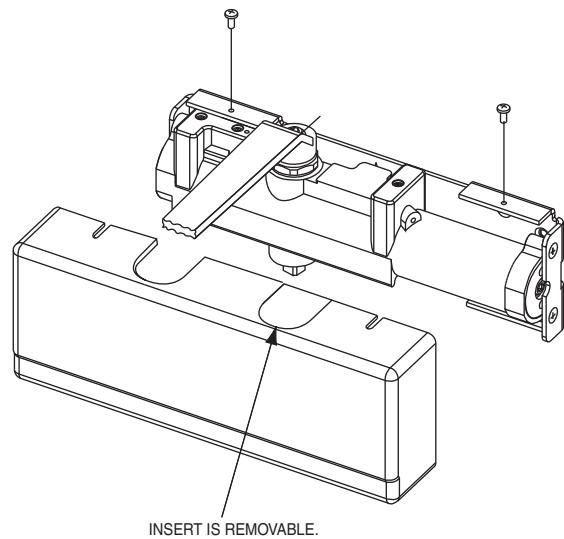

INSTALL COVER WITH TWO SCREWS AS SHOWN.

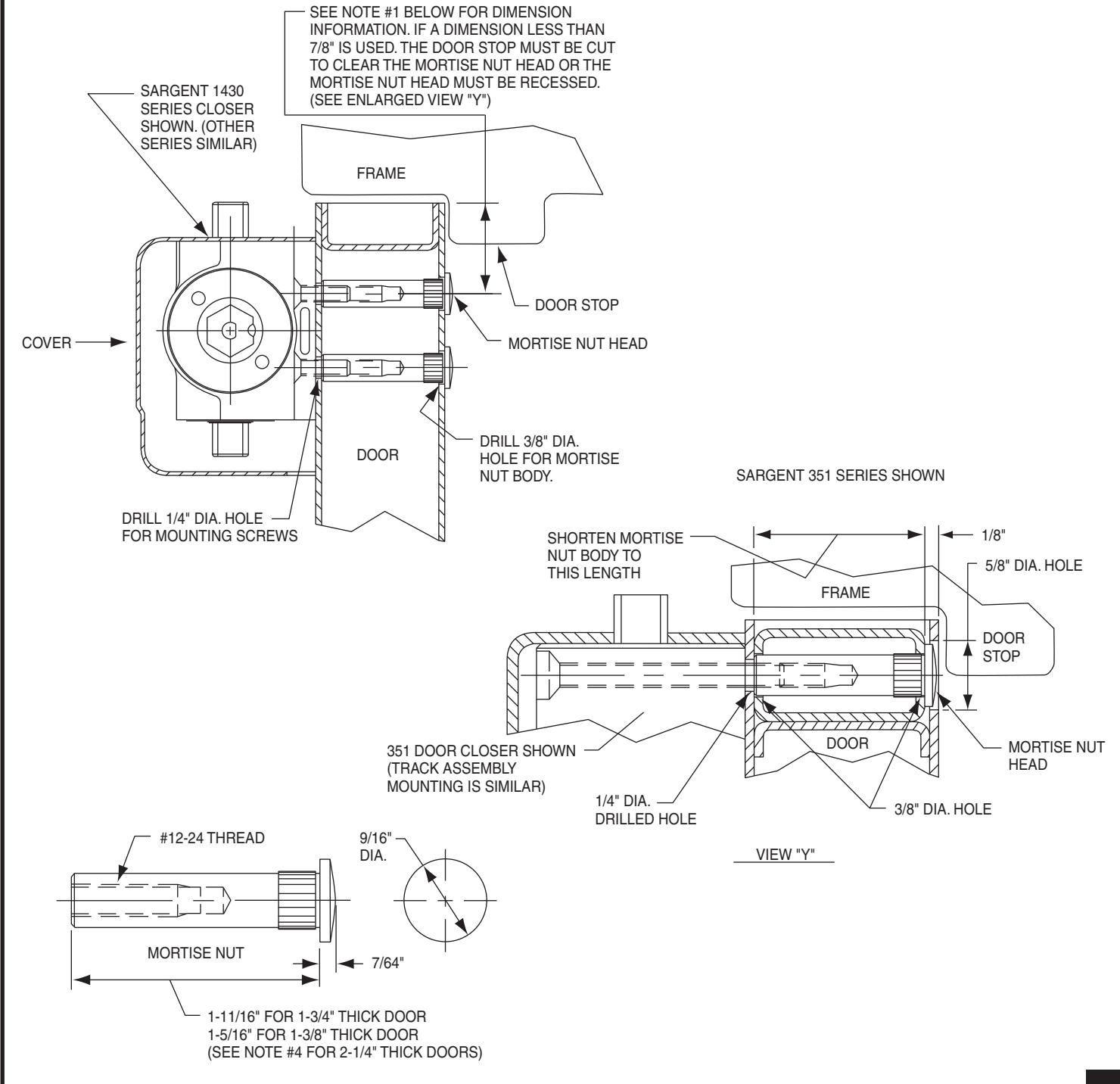

USING MORTISE NUTS WITH SARGENT DOOR CLOSER

  • 1. SEE INSTRUCTIONS OR DATA SHEET PACKED WITH DOOR CLOSER FOR DIMENSIONS LOCATING THE CLOSER BODY AND FOOT ON DOOR AND FRAME.
  • 2. MORTISE NUT SHOWN IS DESIGNED FOR AN UNREINFORCED METAL DOOR.
  • 3. FOR TOP JAMB AND CORNER BRACKET APPLICATIONS: THE DOOR CLOSER FOOT WILL BE ATTACHED TO THE DOOR IN A MANNER SIMILAR TO THAT SHOWN FOR MOUNTING THE CLOSER BODY.
  • 4. FOR DOORS 2-1/4" THICK: MORTISE NUT SHOWN FOR 1-3/4" THICK DOORS WILL BE FURNISHED ALONG WITH APPORPRIATE LENGTH THRU-BOLTS. DOOR CONSTRUCTION MUST PROVIDE A BRIDGE TYPE REINFORCEMENT TO PREVENT THE DOOR RAIL FROM COLLAPSING WHEN THRU-BOLTS ARE TIGHTENED.
