Installation Instructions for 281 Series Door Closer (with ‘F’, FZ, FZA, PF9 Fusible Link Arms)
Open the original PDF document
View PDFINSTALLATION INSTRUCTIONS 281 Door Closers with Fusible Link Arms
281 NON SIZED ADJUSTABLE FROM SIZES 1 THRU 6 COMPLIES WITH ADA REQUIREMENTS
FOR INSTALLATION ASSISTANCE CALL SARGENT AT 1-800-727-5477 • www.sargentlock.com
STANDARD & TOP JAMB APPLICATIONS
|
NUMBER OF TURNS OF SPRING POWER ADJUSTING SCREW
FROM FACTORY SETTING (USE CHART AS GUIDE ONLY) |
|||||
|---|---|---|---|---|---|
| DOOR WIDTH | APPROXIMATE | 281 | INTERIOR DOORS | ||
| (INCHES) | DOOR WEIGHT (POUNDS) | EXTERIOR DOORS | |||
| 24 | 80 | FACTORY SET | |||
| 30 | 110 | ||||
| 32 | 115 | 1-5 CW | 1-5 CCW | ||
| 36 | 130 | ||||
| 40 | 150 | 5-8 CW | |||
| 42 | 155 | ||||
| 44 | 165 | 8-13 CW | FACTORY SET | ||
| 46 | 170 | 1-5 CW | |||
| 48 | 180 | 13-15 CW | |||
| OVER 48 | UP TO 19 CW AS REQ. | 5 CW AND UP AS REQ. | |||

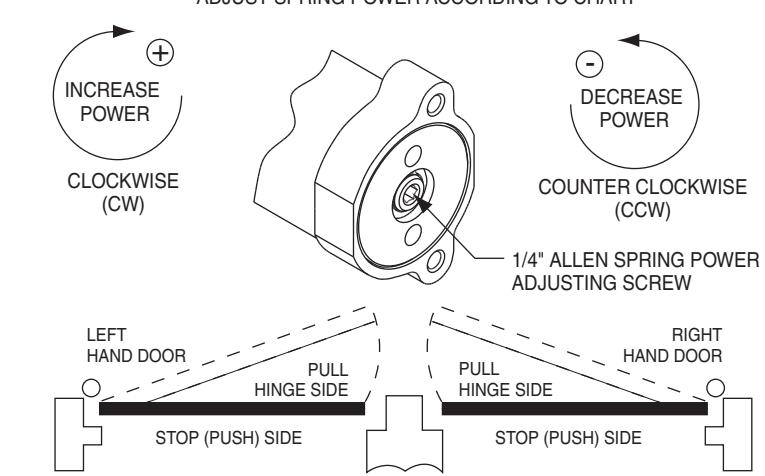

*ADJUST SPRING POWER ACCORDING TO CHART
PARALLEL APPLICATION ONLY
|
NUMBER OF TURNS OF SPRING POWER ADJUSTING NUT
FROM FACTORY SETTING (USE CHART AS GUIDE ONLY) |
|||||
|---|---|---|---|---|---|
|
DOOR WIDTH
(INCHES) |
APPROXIMATE
DOOR WEIGHT (POUNDS) |
281
EXTERIOR DOORS |
INTERIOR DOORS | ||
| 24 | 80 | ||||
| 30 | 110 | 2-7 CW | |||
| 32 | 115 | ||||
| 36 | 130 | 7-11 CW | 1-5 CCW | ||
| 40 | 150 | FACTORY SET | |||
| 42 | 155 | 11-15 CW | |||
| 44 | 165 | ||||
| 46 | 170 | ||||
| 48 | 180 | 15-17 CW | 1-8 CW | ||
| OVER 48 | UP TO 19 CW AS REQ. | 8 CW AND UP AS REQ. | |||
*IF INTERIOR DOORS DO NOT HAVE TO COMPLY WITH ADA REQUIREMENTS, EXTERIOR DOOR SETTINGS ARE RECOMMENDED. WHERE STRONG DRAFTS EXIST, INCREASE SPRING POWER AS NEEDED BY TURNING SPRING ADJUSTMENT SCREW CLOCKWISE. IF NECESSARY, REDUCE SPRING POWER BY TURNING SCREW COUNTERCLOCKWISE.

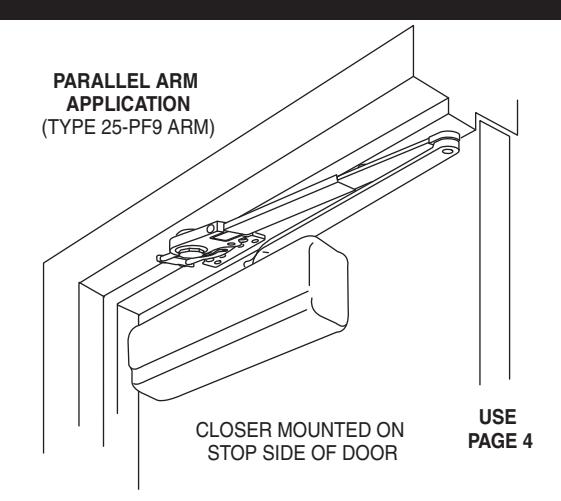

USE

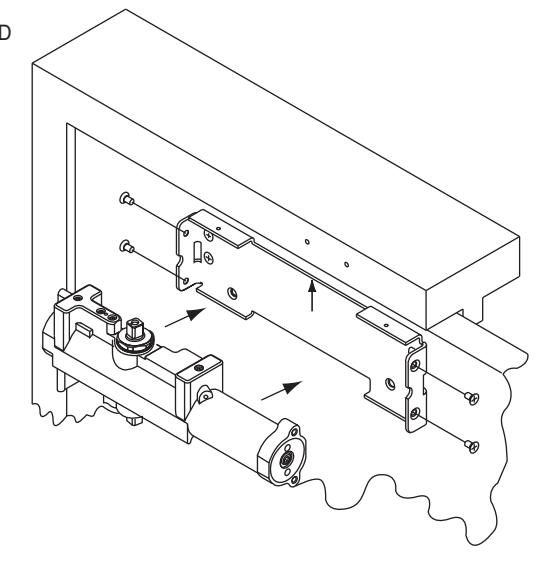

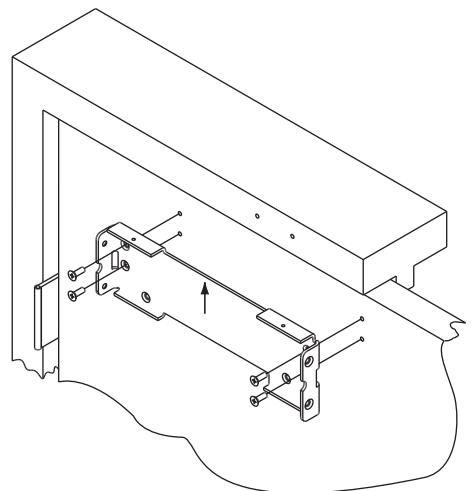

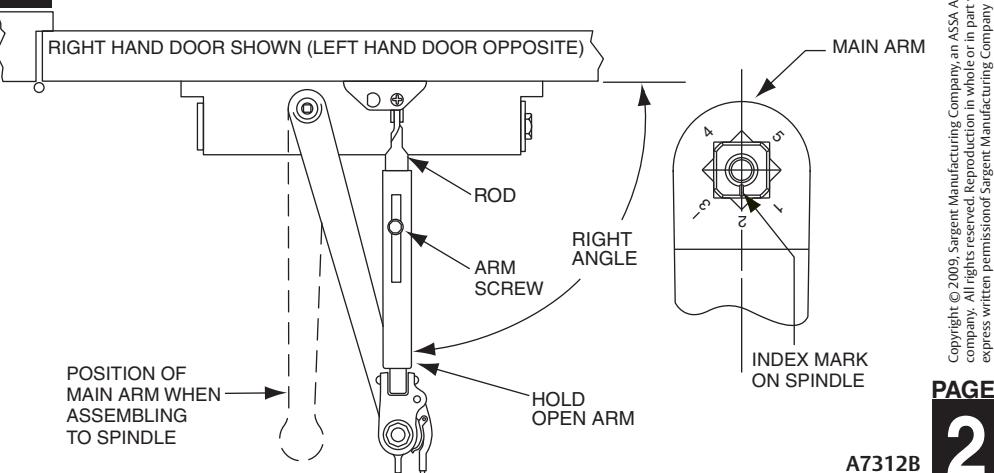

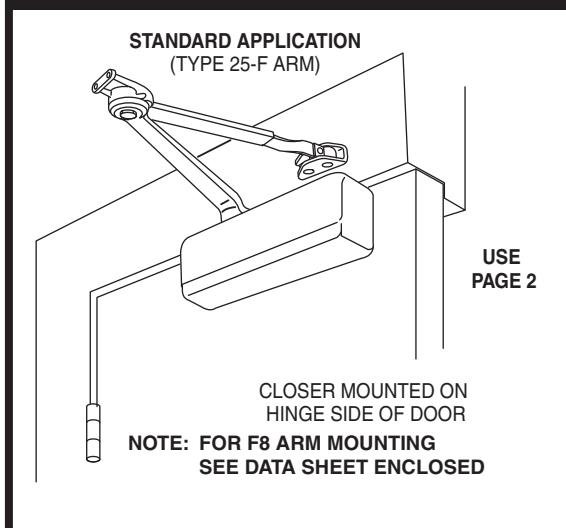

281 STANDARD ARM APPLICATION INSTRUCTIONS
SARGENT
ASSA ABLOY
ASSA ABLOY, the global leader in door opening solutions
IMPORTANT: USE ALTERNATE MOUNTING IF DOOR CAN OPEN BEYOND LIMITS SHOWN FOR STANDARD MOUNTING

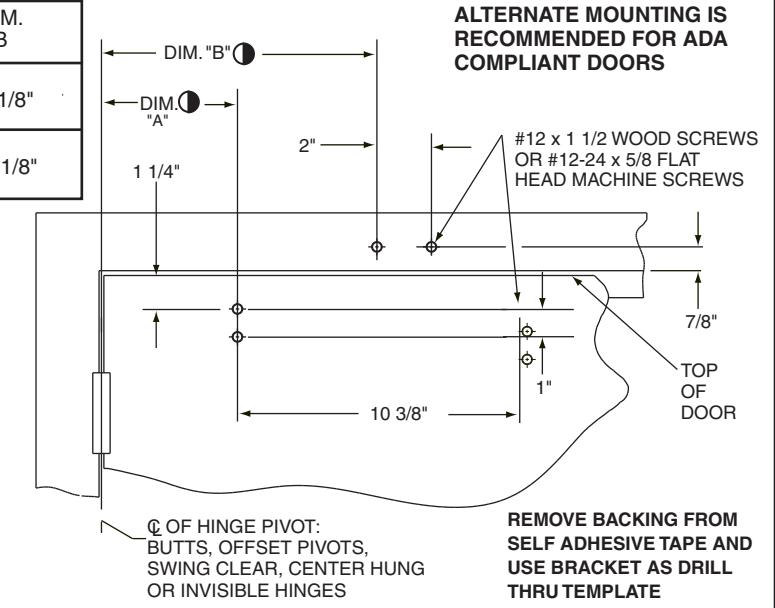

MAX. DOOR DIM. DIM. ARM TYPE MOUNTING OPENING В Α 120∞ STANDARD 7" HOLD OPEN 12 1/8' ARM WITH FUSIBLE 135∞ ALTERNATE 5" 10 1/8 LINK
RIGHT HAND DOOR SHOWN. LEFT HAND DOOR OPPOSITE.
THIS DIMENSION IS TAKEN FROM HINGE EDGE OF DOOR FOR INVISIBLE HINGES.

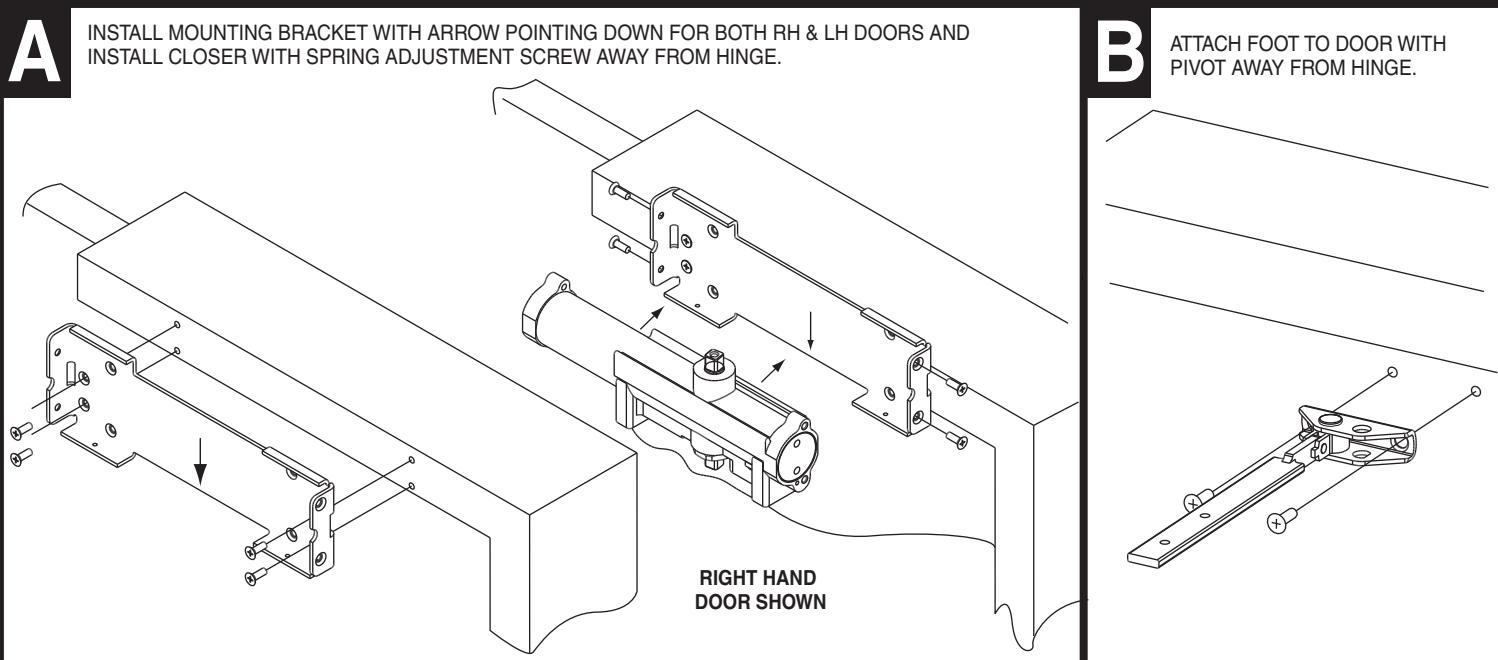

DRILL & TAP AND USE SCREWS PROVIDED OR USE MORTISE NUTS WHEN REQUIRED.

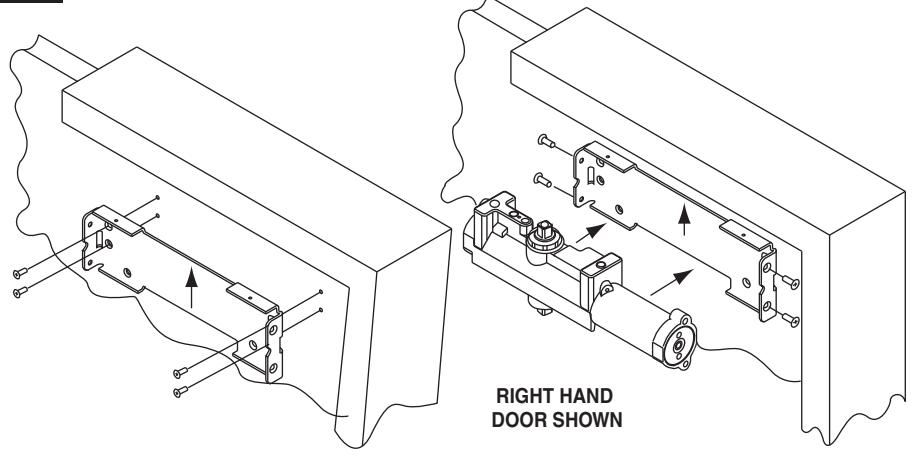

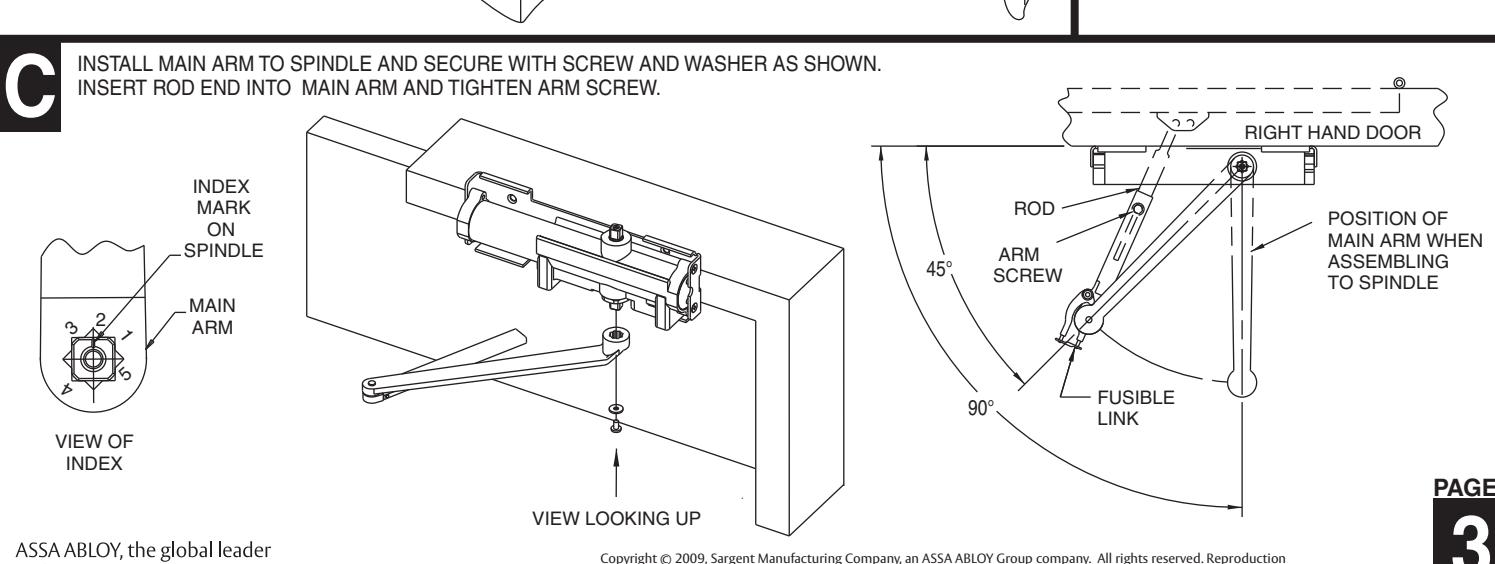

RIGHT HAND DOOR SHOWN

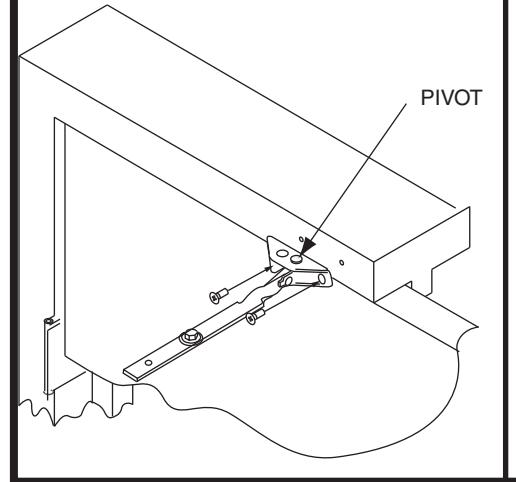

ATTACH FOOT TO FRAME WITH PIVOT AWAY FROM HINGE.
Sargent Manufacturing Company, an ASSA ABLOY Group, so reserved. Reproduction in whole or in part without the mission of Sargent Manufacturing Company is prohibited

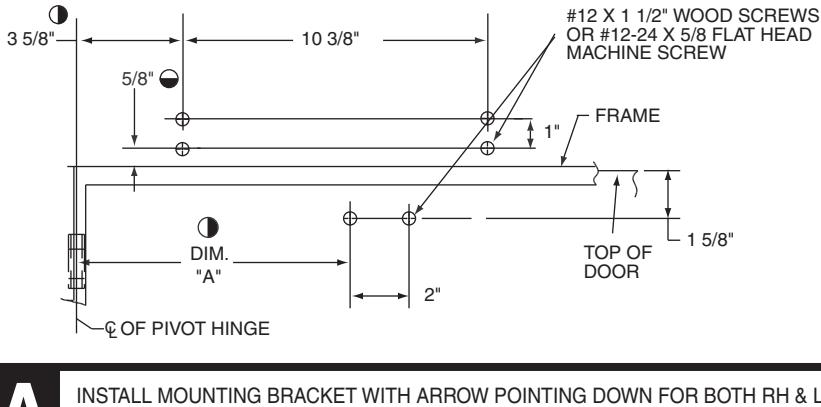

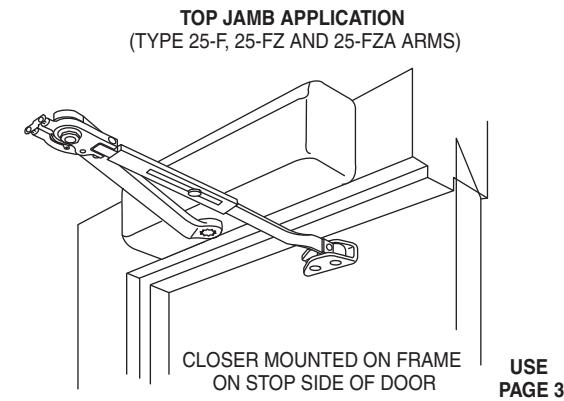

281 TOP JAMB APPLICATION INSTRUCTIONS
in door opening solutions
SARGENT
IMPORTANT: USE ALTERNATE MOUNTING IF DOOR CAN OPEN BEYOND LIMITS SHOWN FOR STANDARD MOUNTING
ASSA ABLOY
A7312B
|
ARM
TYPE |
REVEAL
DEPTH |
DIM.
A |
MAX. DOOR
OPENING |
RANGE OF
HOLD OPEN |
|---|---|---|---|---|
| "F" ARM | 0" TO 2" | 9 5/16" | 140∞ | 80∞-130∞ |
| "FZ" ARM | 2 1/8" TO 5" | 10 1/8" | 140∞ | 80∞-130∞. |
| "FZA" ARM | 5 1/8" TO 8" | 10 15/16" | 140∞ | 80∞-130∞ |
HAND DOOR OPPOSITE. THESE DIMENSIONS MAYBE REDUCED TO 3/8" MIN. IF RAIL ON TOP CASING IS NARROW OR LOW CEILING CONDITION EXISTS. CLOSER FOOT SHOULD BE MOVED ACCORDINGLY.
LEFT HAND DOOR SHOWN, RIGHT
THIS DIMENSION EDGE OF DOOR
THIS DIMENSION IS TAKEN FROM HINGE EDGE OF DOOR FOR INVISIBLE HINGES.
DRILL & TAP AND USE SCREWS PROVIDED OR USE MORTISE NUTS WHEN REQUIRED.
JSE MORTISE NUTS WHEN REQUIRED.

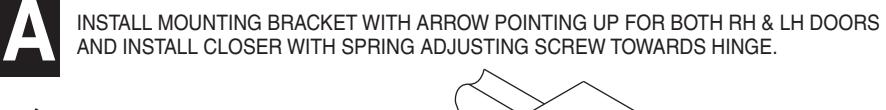

REMOVE BACKING FROM SELF ADHESIVE TAPE AND USE BRACKET AS DRILL THRU TEMPLATE
in whole or in part without the express written permissionof Sargent Manufacturing Company is prohibited.

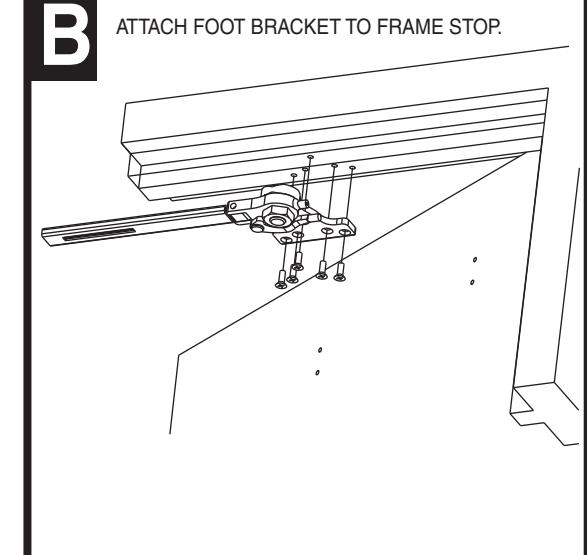

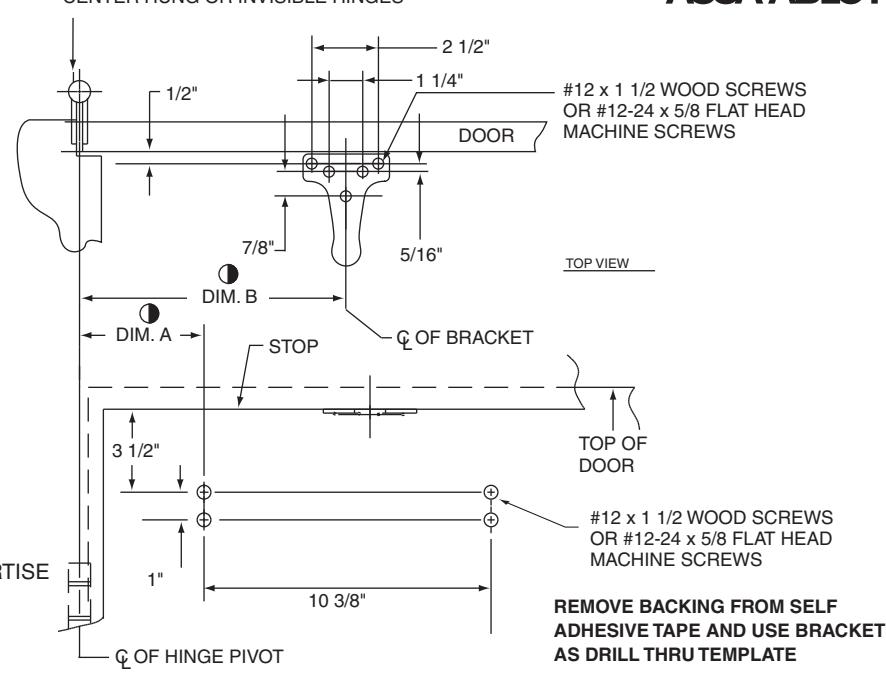

281 PARALLEL ARM APPLICATION INSTRUCTIONS
|
MAX. DOOR
OPENING |
DIM.
A |
DIM.
B |
|---|---|---|
| 110∞ | 4 1/2" | 9 1/2" |
| 180∞ | 1 5/8" | 6 5/8" |
Range of hold open is 90∞-180∞
LEFT HAND DOOR SHOWN. RIGHT HAND DOOR DIMENSION OPPOSITE. 1
2 DO NOT USE THIS MOUNTING FOR "SWING CLEAR" HINGES.
3 THIS DIMENSION IS TAKEN FROM HINGE EDGE OF DOOR FOR INVISIBLE HINGES.
DRILL & TAP AND USE SCREWS PROVIDED OR USE MORTISE NUTS WHEN REQUIRED.
HINGE PIVOT: BUTT, OFFSET PIVOTS, SWING CLEAR, CENTER HUNG OR INVISIBLE HINGES

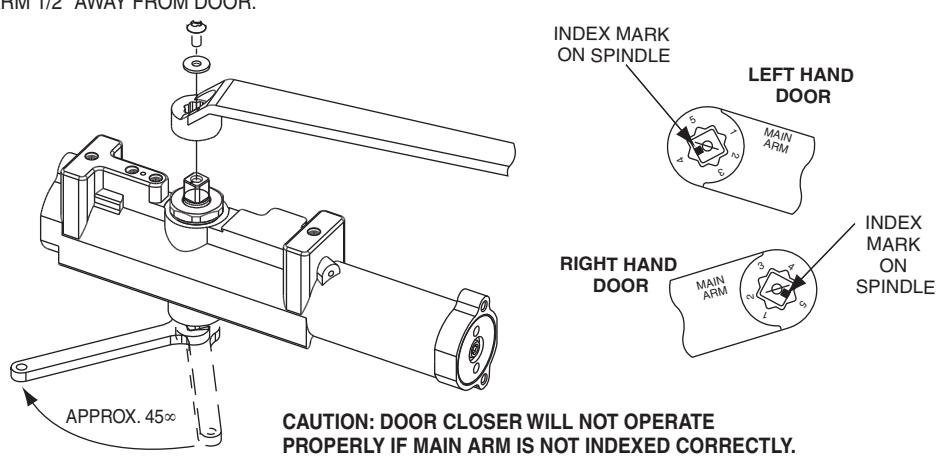

USING WRENCH ON BOTTOM END OF SPINDLE, ROTATE 45∞ AND ASSEMBLE MAIN ARM TO CLOSER AS SHOWN, AND THEN INSERT ROD END INTO SWIVEL ARM AND TIGHTEN ARM SCREW POSITIONING ARM 1/2" AWAY FROM DOOR.
A7312B Copyright © 2009, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved. Reproduction in whole or in part without the express written permissionof Sargent Manufacturing Company is prohibited.
FINAL ADJUSTMENT AND REGULATING PROCEDURE SARGENT DELAYED ACTION DELAYED ACTION VALVE RANGE ASSA ABLOY (OPTIONAL) CLOSING SPEED VALVE RANGE BACKCHECK RANGE LATCHING SPEED LATCHING VAIVE
SPEED RANGE
1/4" SPRING POWER ADJUSTMENT SCREW
A
CLOSING SPEED VALVE
REGULATING DOOR SPEED AND LATCHING SPEED AS NEEDED.
USE HEX SOCKET (1/8" ALLEN) WRENCH AND TURN VALVES CLOCKWISE TO SLOW DOWN OR COUNTER CLOCKWISE TO SPEED UP DOOR
MOVEMENT. FASTER (+)
SLOWER (-)
■ REGULATING BACKCHECK
TO REGULATE THE INTENSITY OF BACKCHECK ACTION TURN VALVE CLOCKWISE TO INCREASE OR COUNTER CLOCKWISE TO DECREASE CHECKING
CAUTION: SET VALVE FOR SLIGHT CUSHIONING EFFECT. IT IS DAMAGING TO THE CLOSER IF THE CHECKING ACTION IS TOO ABRUPT. NEVER USE BACKCHECK AS A DOOR STOP.
ALWAYS USE A DOOR STOP TO STOP THE DOOR.
C
FOR MODELS WITH OPTIONAL DELAYED ACTION FEATURE
"DELAYED ACTION" PROVIDES SLOW DOOR CLOSING THROUGH DELAYED ACTION RANGE
TURN VALVE CLOCKWISE TO SLOW DOWN OR COUNTER CLOCKWISE TO SPEED UP DOOR MOVEMENT
D
ADJUSTING FOOT FOR ADDITIONAL CLOSING POWER (FOR STANDARD AND TOP JAMB APPLICATIONS ONLY)
MOVE FOOT PIVOT TO HOLE NEAREST HINGE BOOD BOOD BOOD BOOD BOOD BOOD BOOD BO
Ε

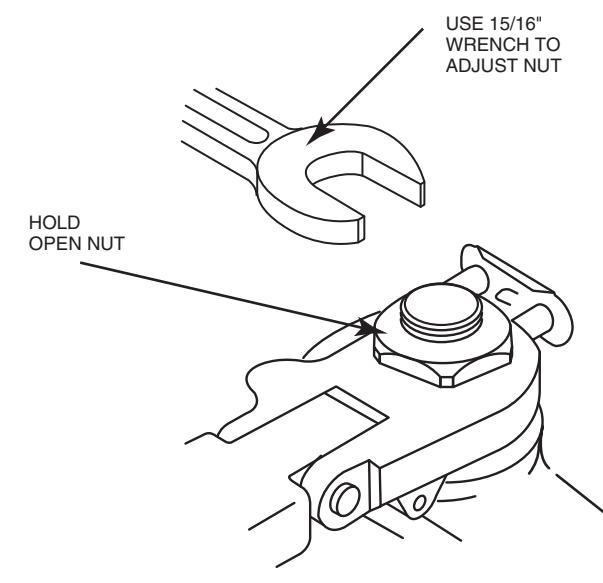

ADJUSTMENT HOLD OPEN ARM
SLIGHT TIGHTENING OR LOOSENING OF HOLD OPEN NUT CHANGES HOLDING POSITION OF DOOR.
NOTE: TO PROTECT WALL, TRIM AND CLOSER, USE A DOOR STOP, LOCATED BEYOND HOLD OPEN POSITIONS BUT NOT BEYOND THE MAXIMUM DOOR OPENING SHOWN ON INSTRUCTIONS.

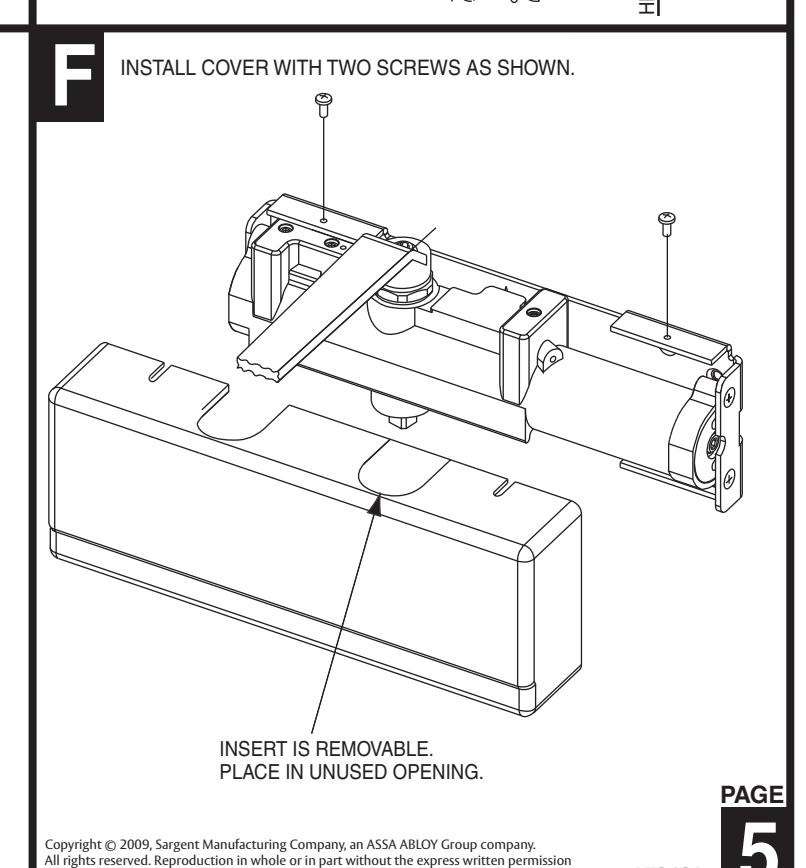

ASSA ABLOY, the global leader in door opening solutions
A7312B
of Sargent Manufacturing Company is prohibited.

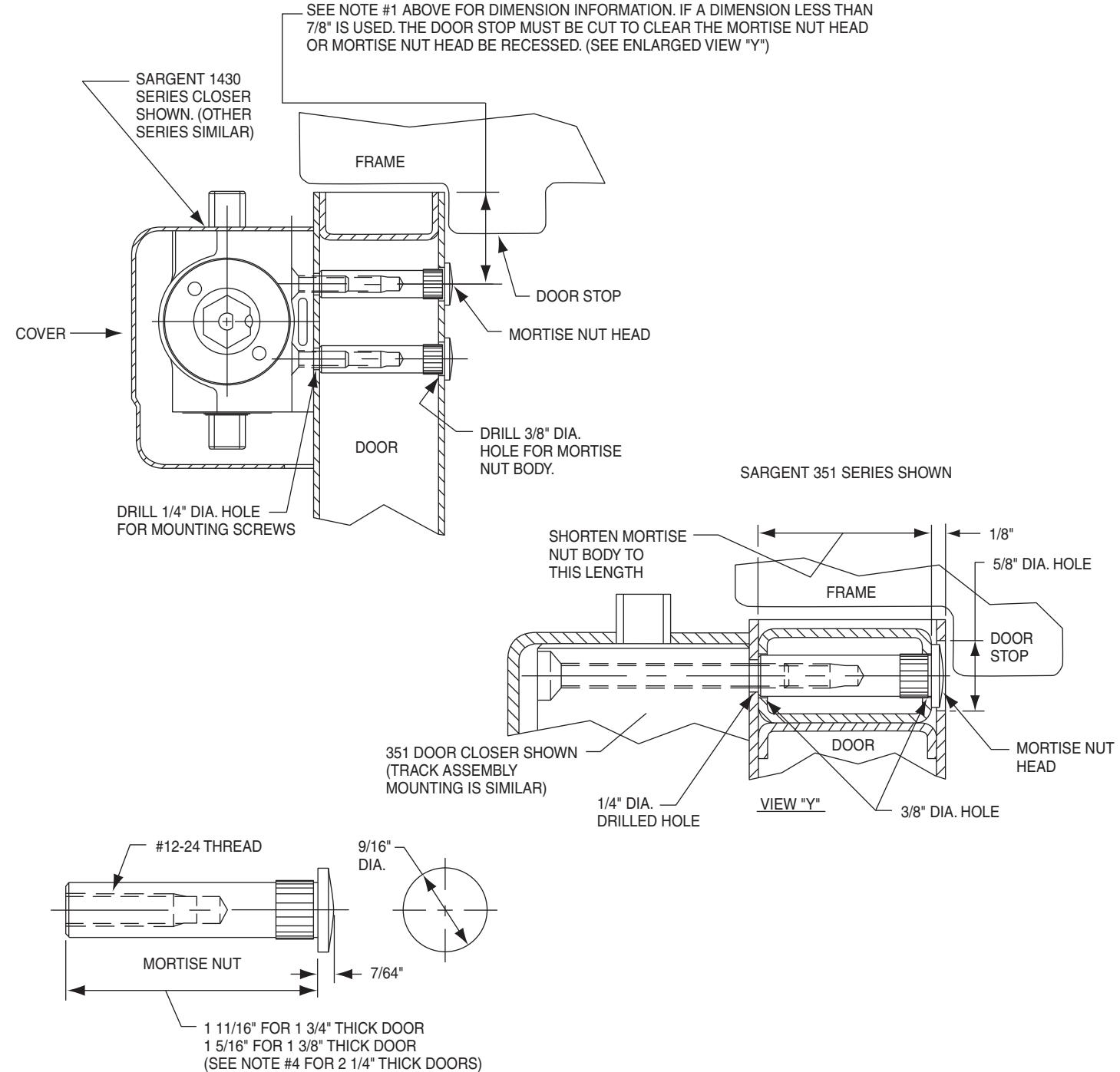

USING MORTISE NUTS WITH SARGENT DOOR CLOSER
- 1. SEE INSTRUCTIONS OR DATA SHEET PACKED WITH DOOR CLOSER FOR DIMENSIONS LOCATING THE CLOSER BODY AND FOOT ON DOOR AND FRAME.
- 2. MORTISE NUT SHOWN IS DESIGNED FOR AN UNREINFORCED METAL DOOR.
- 3. FOR TOP JAMB AND CORNER BRACKET APPLICATIONS: THE DOOR CLOSER FOOT WILL BE ATTACHED TO THE DOOR IN A MANNER SIMILAR TO THAT SHOWN FOR MOUNTING THE CLOSER BODY.
- 4. FOR DOORS 2 1/4" THICK: MORTISE NUT SHOWN FOR 1 3/4" THICK DOORS WILL BE FURNISHED ALONG WITH APPROPRIATE LENGTH THRU-BOLTS. DOOR CONSTRUCTION MUST PROVIDE A BRIDGE TYPE REINFORCEMENT TO PREVENT THE DOOR RAIL FROM COLLAPSING WHEN THRU-BOLTS ARE TIGHTENED.
