Installation Instructions Mullion Narrow Stile Reader installation_guide_wrdx0m_mullion_reader
Open the original PDF document
View PDFMullion reader
SALTO inspired access
- Installationsanleitung
- (E) Guía de instalación
- (F) Guide d'installation
3M<sup>™</sup>SCOTCHLOK™BUTT CONNECTOR UY2 (X4)
European view All contents current at time of publication. SALTO Systems S.L. reserves the right to change availability of any item in this catalog, its design, construction, and/or materials.
225647-ED.- 12/02/2018

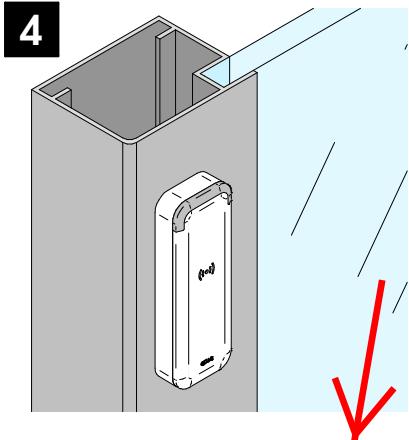

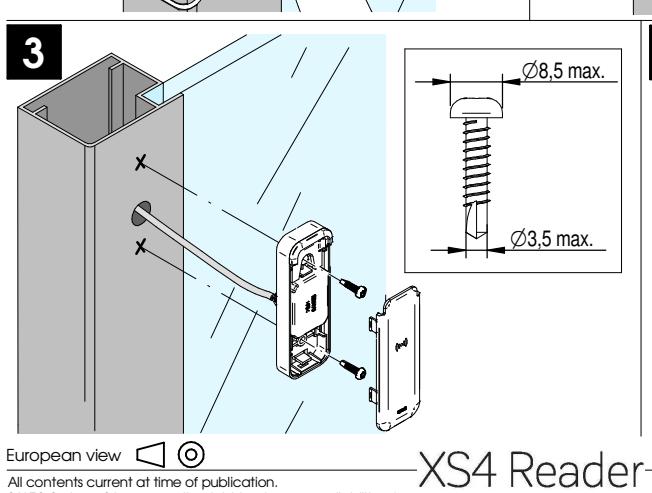

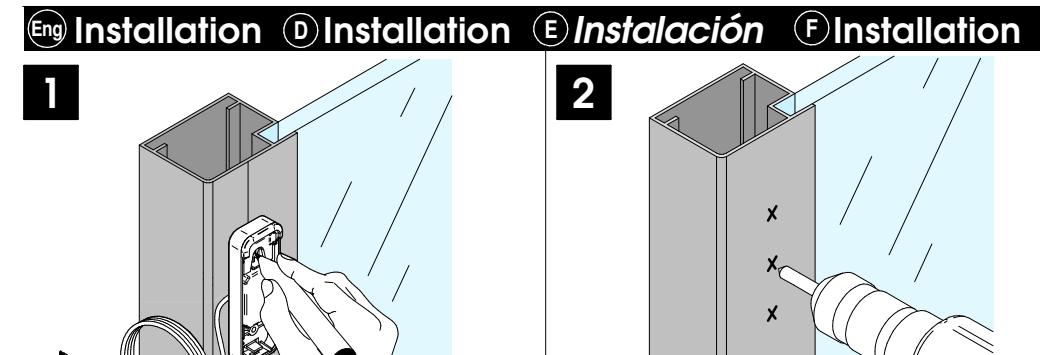

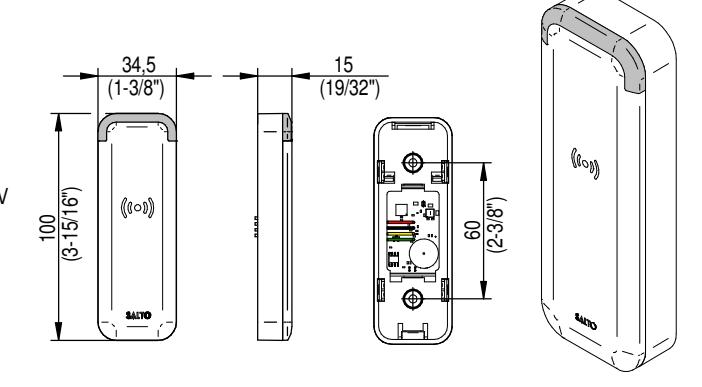

Mullion reader
Electrical characteristics:
Operation conditions
| Min | Max | Unit | |
|---|---|---|---|
| Temperature -22/-30 | 158/70 | ºF/ºC | |
| Humidity | 35 | 85 | % |
RF characteristics
| Min | Cen. | Unit | |
|---|---|---|---|
| RFID frequency | 13.56 | Mhz | |
|
Bluetooth Smart
frequency |
2.4 | 2.445 | Ghz |
Cable type and max. distances
|
Cable type
Cable type |
Reader
Reader |
|---|---|
| UTP Cat5e 2 pairs | 213ft |
| AWG24 | 65m |
| UTP Cat5e 4 pairs | 656ft |
| AWG24 + | 200m |
| SP224861/SP224895 Nota2 | |
| Pares trenzados | 984ft |
| AWG18 | 300m |
Power Consumption Note1
| Min | Max | Unit | |
|---|---|---|---|
| Reader | 195 | mA |
Note 1: Installer must take this data into account to dimension the CU42xx power supply. Note 2: Not use with Scotchlock butt connector
UY2.
SALTO recommends to use on cable per wall reader.
D Elektronische Eigenschaften:
Umgebungsbedingungen
| Min | Max | Einheit | |
|---|---|---|---|
| Temperatur | -22/-30 | 158/70 | ºF/ºC |
| Feuchtigkeit | 35 | 85 | % |
RF Frequenzen
| Min | Cen. |
Unit
Einheit |
|
|---|---|---|---|
| RFID frequenz | 13.56 | Mhz | |
|
Bluetooth Smart
frequenz |
2.4 | 2.445 | Ghz |
Verkabelung und max. entfernungen
|
Cable type
Kabeltyp |
Reader
Leser |
|---|---|
| UTP Cat5e 2 pairs | 213ft |
| AWG24 | 65m |
| UTP Cat5e 4 pairs | 656ft |
| AWG24 + | 200m |
| SP224861/SP224895 Nota2 | |
| Pares trenzados | 984ft |
| AWG18 | 300m |
Stromaufnahme Note1
| Min | Max | Einheit | |
|---|---|---|---|
| Reader | 195 | mA |
Note1: Bitte beachten Sie die Stromaufnahme bei der Planung des Netzteils für die CU42xx.
Note2: Nicht verwenden mit den Scotchlok Einzeladerverbinder UY2.
SALTO empfiehlt die Verwendung einer separaten Leitung je Wandleser.
E Características eléctricas:
Condiciones ambientales
| Min | Max | Unidad | |
|---|---|---|---|
| Temperatura -22/-30 | 158/70 | ºF/ºC | |
| Humedad | 35 | 85 | % |
RF characteristics
| Frecuencia RFID | Min |
Cen.
13.56 |
Unit
Unidad Mhz |
|---|---|---|---|
|
Frecuencia
Bluetooth Smart |
2.4 | 2.445 | Ghz |
Tipo de cable y distancias max.
|
Cable type
Cable type |
Reader
Lector |
|---|---|
| UTP Cat5e 2 pairs | 213ft |
| AWG24 | 65m |
| UTP Cat5e 4 pairs | 656ft |
| AWG24 + | 200m |
| SP224861/SP224895 Nota2 | |
| Pares trenzados | 984ft |
| AWG18 | 300m |
Consumo Nota1
| Min | Max | Unidad | |
|---|---|---|---|
| Lector | 195 | mA |
Nota1:El instalador ha de tener en cuenta la dimensión del alimentador de la CU42xx. Nota2:No usar el conector Scotchlook butt UY2 con este tipo de cable.
SALTO recomienda utilizar un cable por cada lector mural.
F Caractéristique électronique:
Condition de fonctionnement
| Min | Max | Unit | |
|---|---|---|---|
| Température -22/-30 | 158/70 | ºF/ºC | |
| Humidité | 35 | 85 | % |
RF characteristics
| Min | Cen. | Unit | |
|---|---|---|---|
| Fréquence RFID | 13.56 | Mhz | |
| Fréquence | 2.4 | 2.445 | Ghz |
| Bluetooth Smart |
Type de câble
| Cable type | Reader |
|---|---|
| Type de câble | Lecteur |
| UTP Cat5e 2 pairs | 213ft |
| AWG24 | 65m |
|
UTP Cat5e 4 pairs
AWG24 + SP224861/SP224895 Nota2 |
656ft
200m |
| Pares trenzados | 984ft |
| AWG18 | 300m |
Consommation Note1
2/4
| Min | Max | Unité | |
|---|---|---|---|
| Reader | 195 | mA | |
Note1:L'installateur doit calculer l'alimentation nécessaire pour alimentere la CU42xx.
Note2: Ne pas utiliser le connecteur Scotchlok UY2 avec ce type de câble.
SALTO recommande d'utiliser un câble pour chaque lecteur mural.
European view
Mullion reader

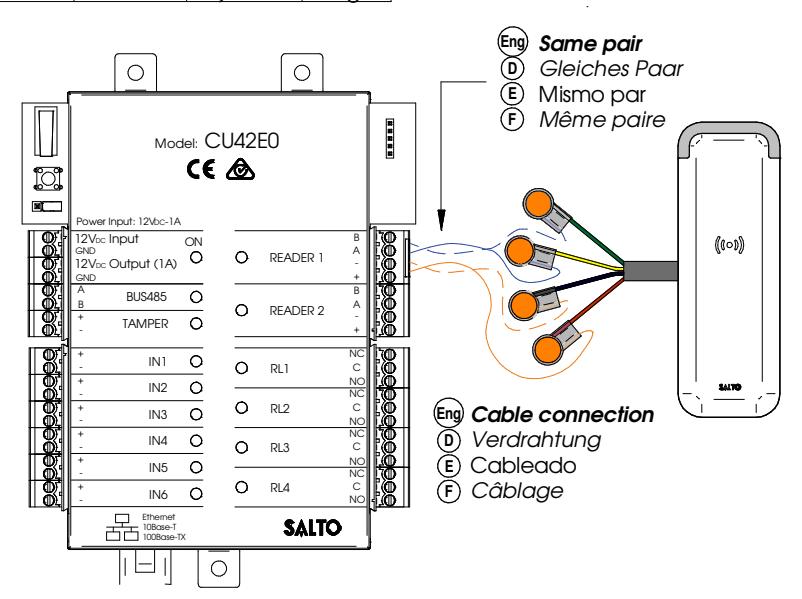

EngInstallation example DInstallationsbeispiel E Ejemplo de instalación E Exemple d'installation
- Only connect ti CU42xx
- Nur für Steuereinheit CU42xx
- © Solo conectar a CU42xx
- (F) Connecter uniquement CU42xx

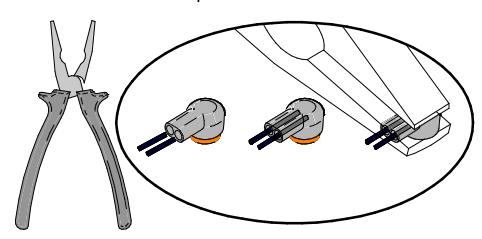

- (Eng) 3M<sup>™</sup> Scotchlok<sup>™</sup> butt connector UY2. Crimp with cap side down.
- 3M<sup>™</sup> Scotchlok<sup>™</sup> butt Einzeladerverbinder UY2. Mit der Kappe nach unten zusammendrücken.
- Conector 3M<sup>™</sup> Scotchlok<sup>™</sup> butt UY2.
- (F) Crimpar con la tapa hacia abajo. Connecteur 3M<sup>™</sup> Scotchlok<sup>™</sup> butt UY2. Crêper avec le capuchon vers le bas.
| Eng | D | E | F | |
|---|---|---|---|---|
| В | Green | Grün | Verde | Vert |
| Α | Yellow | Gelb | Amarillo | Jaune |
| - | Black | Schwarz | Negro | Noir |
| +V | Red | Rot | Rojo | Rouge |
Mullion reader

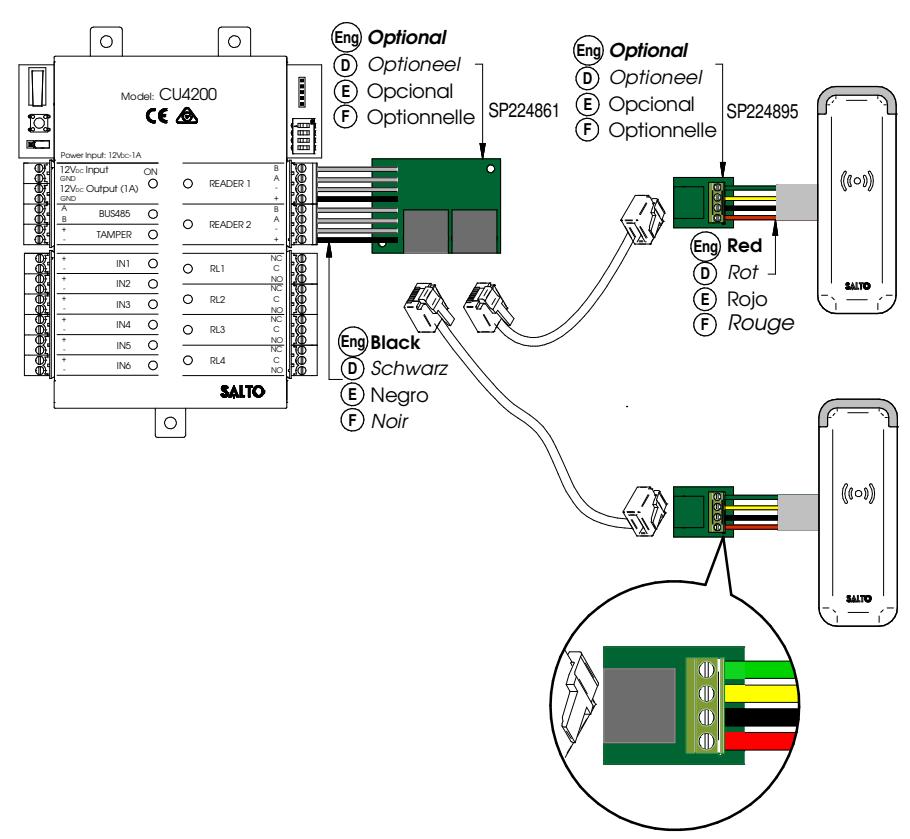

[mg]Installation example with RJ45 © Installationsbeispiel für RJ45 E Ejemplo de instalación RJ45 F Exemple d'installation avec RJ45
- Eng) Minimum distance between readers 20in (50cm).
- (50cm).
- (E) Distancia mínima entre los lectores 20in (50cm).
- (F) Distance minimale entre les lecteurs doit être de 20in (50cm).
