Hold Open Conversion Kit for 1000, 1000A, 9000, 9000A
Open the original PDF document
View PDF| CONVERSION PART LIST FOR MODELS 1000/1000ADJ/9000/9000ADJ | ||
| ITEM | QTY | DESCRIPTION |
| 1 | 1 | CHANNEL HOLD-OPEN ASSEMBLY |
| 2 | 1 | HOLD-OPEN TENSION SCREW-L.H. THREAD |
| 3 | 1 | 3/16 DIA. X .940 LONG PIN |
| 4 | 1 | CAM HOLD-OPEN LEVER |
| 5 | 1 | HOLD-OPEN TENSION SPRING |
| 6 | 1 | HOLD-OPEN TENSION PLATE |
| 7 | 2 | 10-32 X 1/4" SCREWS |
| 8 | 0 | END PLUG (NOT SUPPLIED) |
| 9 | 1 | CONTROL KNOB (1000 & 1000A ONLY) |
| 10 | 1 | 10-32 X 1" SCREW (1000 & 1000A ONLY) |

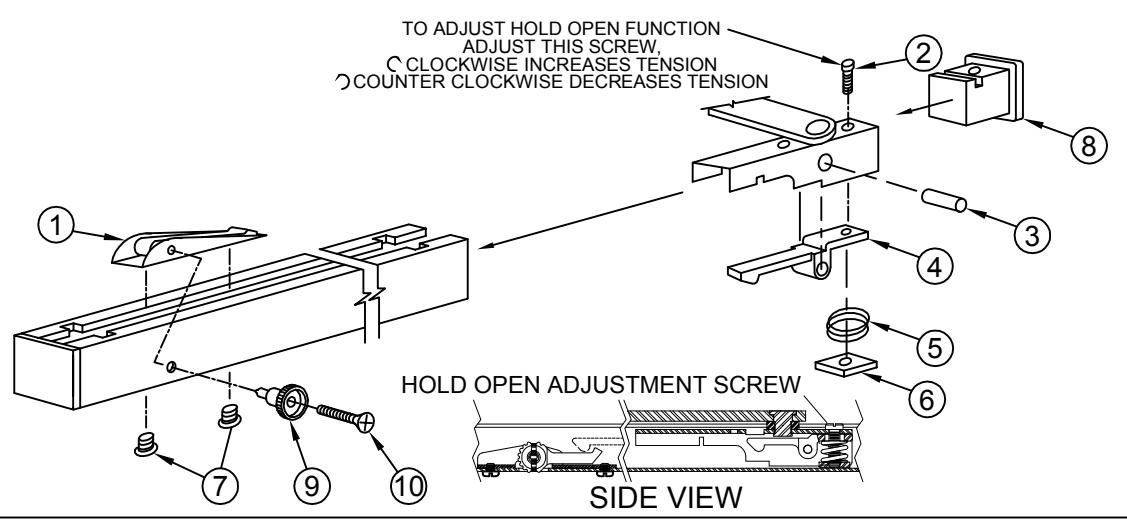

1000HO-KIT CONCEALED
1000/1000ADJ HOLD-OPEN CONVERSION TO DISASSEMBLE REMOVE END PLUG FROM NON-SPRING END ONLY INSTALLED UNITS MUST BE REMOVED FROM DOOR

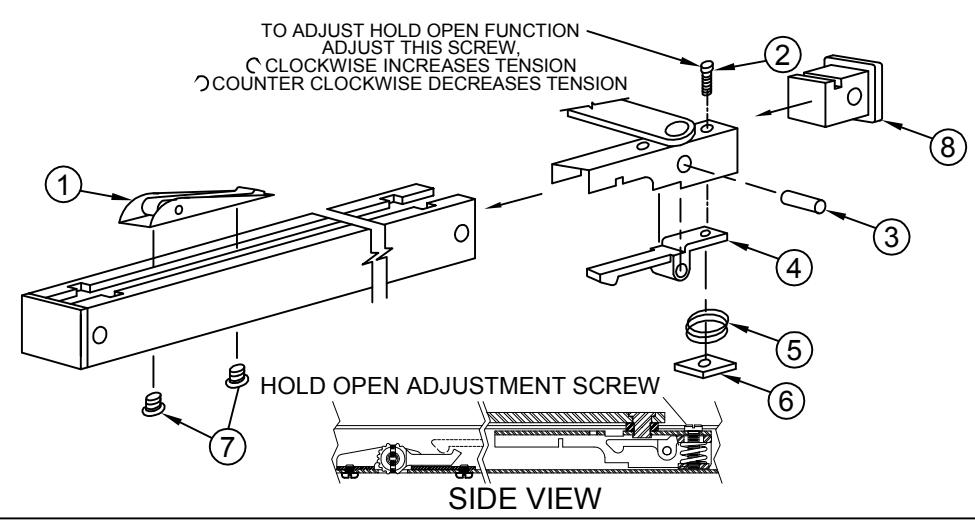

9000HO-KIT SURFACE
9000/9000ADJ HOLD-OPEN CONVERSION TO DISASSEMBLE REMOVE END PLUG FROM NON-SPRING END ONLY INSTALLED UNITS MUST BE REMOVED FROM DOOR
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
1000/9000
1000/9000 H.O. KIT
1000-9000-CON-03.DWG
REVISED 04-14-14
