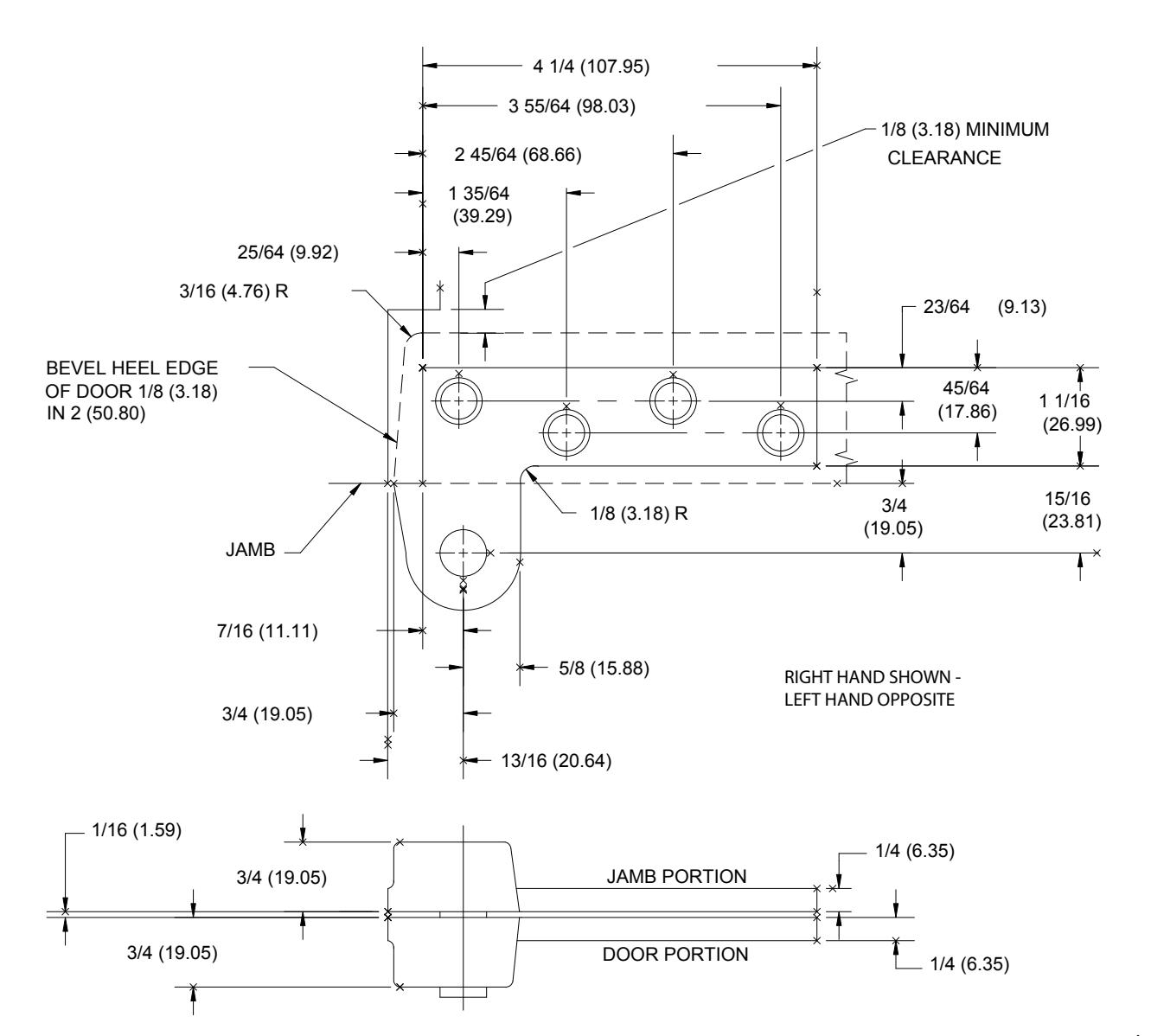

Heavy Weight Top Pivot Hinge Template T353
Open the original PDF document
View PDFRev. '96
| -DO NO | T SCALE- |
|---|
| CATALOG NUMBER | MATERIAL |
|---|---|
| 495 | BRONZE |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size- 1/4-20 x 5/8" F.H. Wood Screw Size- No. 14 x 1 1/2" F.H.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET
P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
