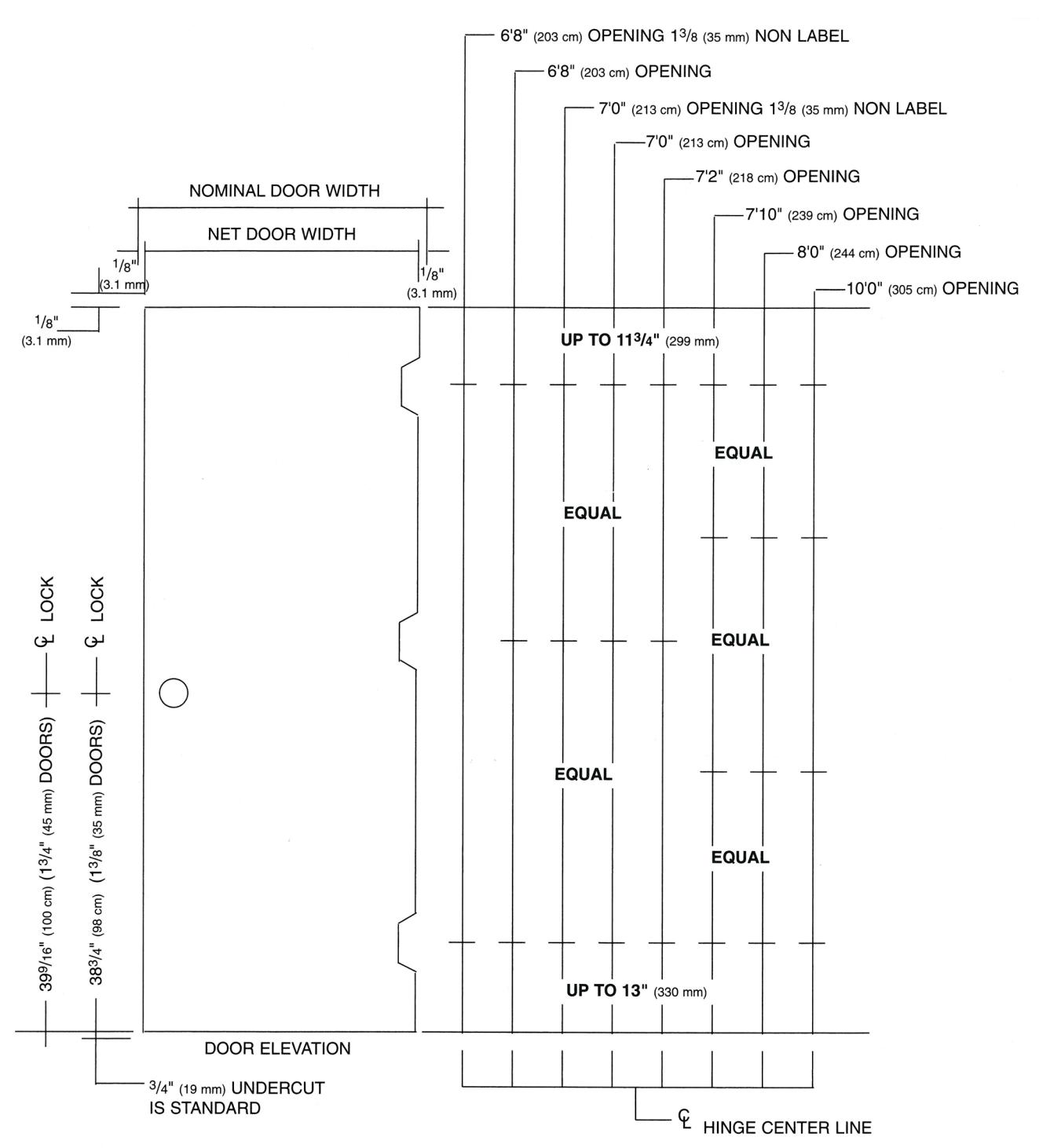

View PDFSTANDARD HINGE LOCATIONS
Metric Conversion
Inches to Millimeters = inches x 25.4 Millimeters to Inches = millimeters x .03937
Hinge Backset
1/4" (6.4 mm) for 1-3/4" (45 mm) door 3/8" (9.5 mm) for doors over 2-1/4" (57 mm)
12/2009
