WRDB0A4x Installation Guide Eng

Guide d'installation WRDB0A4x Guía de instalación WRDB0A4x Deu Fra Ned

Installatiehandleiding WRDB0A4x Installationsguide WRDB0A4x Sve

Installationsanleitung WRDB0A4x Esp

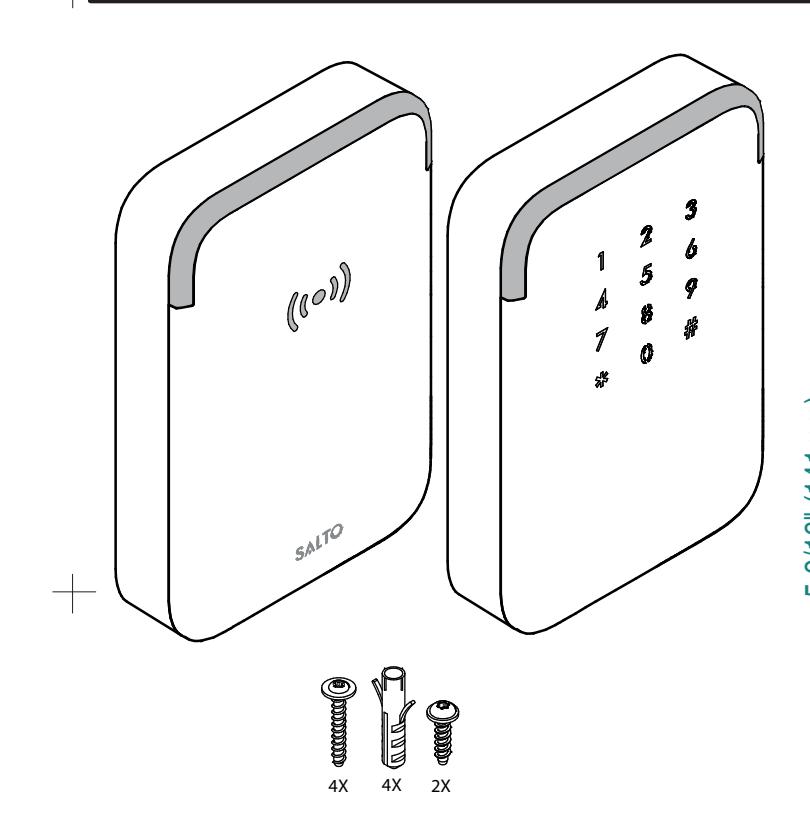

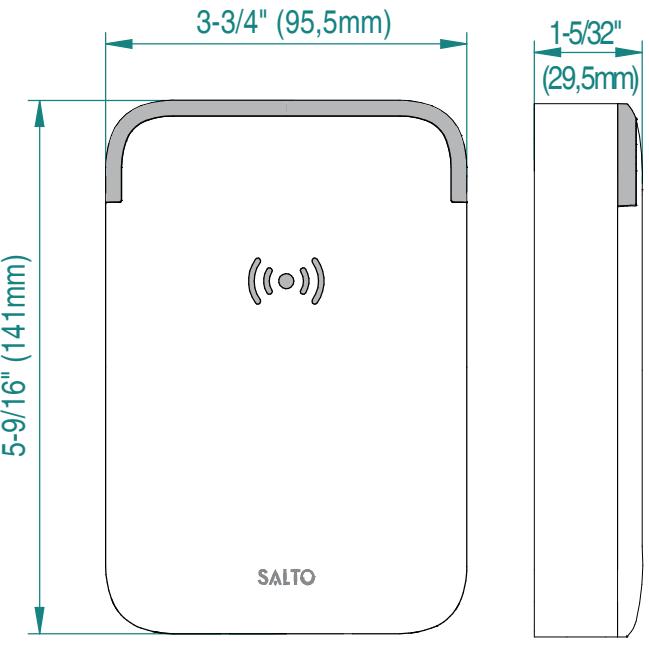

WRDx0A4x WRDx0A4xK Series

29/32" (23mm)

Eng Esp Deu Ned Fra

Sve

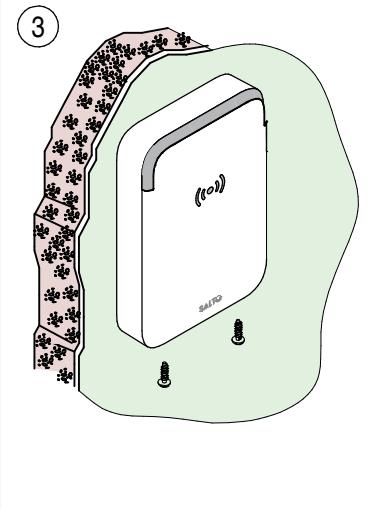

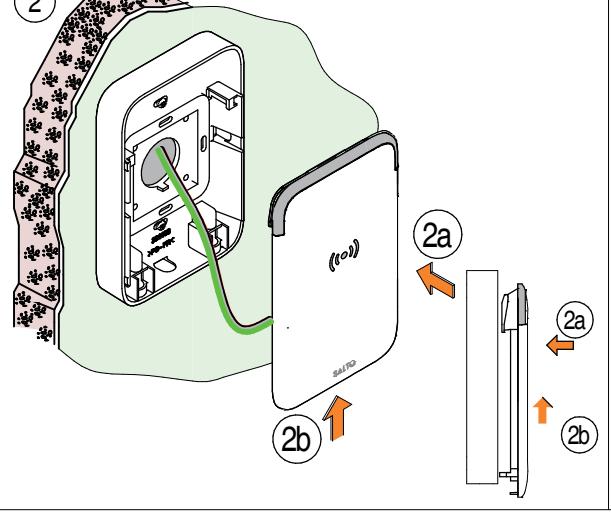

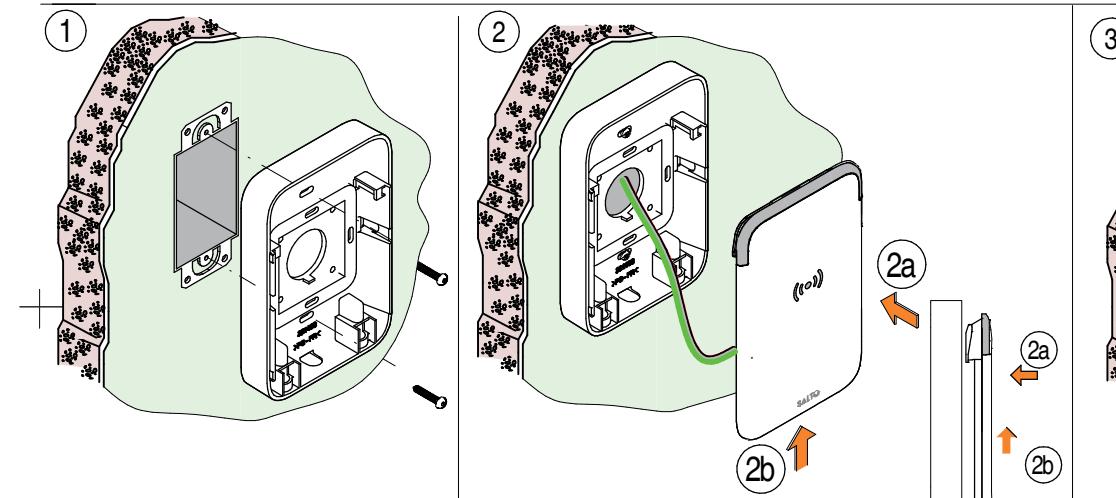

GANG ELECTRICAL STANDARD BOX PLOTS D'ENCASTREMENT STANDARD MODULO CAJA ELECTRICA ESTANDARD STANDARD SCHALTERDOSE

STANDAARD ELEKTRISCHE INBOUWDOOS ELEKTRISK STANDARD BOX

WRDB0A4x Installation Guide

Guide d'installation WRDB0A4x Guía de instalación WRDB0A4x Deu Fra Ned

Installatiehandleiding WRDB0A4x Installationsguide WRDB0A4x Sve

Installationsanleitung WRDB0A4x Esp

Electrical characteristics: Eng

	Min	Max	Unit
Temperature	-31/-35	150/66	ºF/ºC
Humidity	35	85	%

	Min	Cen.	Max	Unit
RFID frequency		13.56		Mhz
Bluetooth Smart frequency	2.4	2.445	2.483	Ghz

Operation conditions Power Consumption Note 1

	Min	Max	Unit
Reader		150	mA
Reader+Keyboard		250	mA

RF characteristics Note 1: Installer must take this data into account to dimension the CU42xx power supply

Cable type and max. distances

Cable type	Reader Reader
		+Keypad
UTP Cat5e 2 pairs	328ft	196ft
AWG24	100m	60m
UTP Cat5e 4 pairs	820ft	492ft
+ SP224861/ SP224895	250m	150m
	1312ft	918m
AWG18	400m	280m

Caractéristique électronique Fra

Condition de fonctionnement Consommation Note 1

	Min	Max	Unité
Température	-31/-35	150/66	ºF/ºC
Humidité	35	85	%

	Min	Cen.	Max	Unité
Fréquence RFID		13.56		Mhz
Fréquence Bluetooth Smart	2.4	2.445	2.483	Ghz

	Min	Max	Unité
Lecteur		150	mA
Lecteur + Clavier		250	mA

Caractéristiques RF Note 1: l'installateur doit calculer l'alimentation nécessaire pour alimenter la CU42xx .

Type de câble

Lector Type de câble	Lecteur Lecteur	Lector
		+Teclado +Clavier
UTP Cat5e 2 paires	328ft	196ft
AWG24	100m	60m
UTP Cat5e 4 paires + SP224861/ SP224895	820ft	492ft
	250m	150m
	1312ft	918m
AWG18	400m	280m

Características electricas Esp

Condiciones ambientales

	Min	Max	Unit
Temperatura	-31/-35	150/66	ºF/ºC
Humedad	35	85	%

	Min	Cen.	Max	Unit
Frecuencia RFID		13.56		Mhz
Frecuencia Bluetooth Smart	2.4	2.445	2.483	Ghz

Consumo Nota 1

	Min	Max	Unit
Lector		150	mA
Lector + teclado		250	mA

Características RF Nota 1: El instalador ha de tener en cuenta la dimensión del alimentador de la CU42xx

Tipo de cable y distancias max.

Tipo de cable
UTP Cat5e 2pares	328ft	196ft
AWG24	100m	60m
UTP Cat5e 4 pares + SP224861/	820ft	492ft
SP224895	250m	150m
	1312ft	918m
AWG18	400m	280m

Elektronische Eigenschaften: Deu

Umgebungsbedingungen

	Min	Max	Einheit
Temperatur	-31/-35	150/66	ºF/ºC
Feuchtigkeit	35	85	%

	Min	Mitte	Max	Einheit
RFID Frequenz		13.56		Mhz
Bluetooth Smart Frequenz	2.4	2.445	2.483	Ghz

Stromaufnahme Note 1

	Min	Max	Einheit
Leser		150	mA
Leser+Keypad		250	mA

RF Frequenzen Note 1: Bitte beachten Sie die Stromaufnahme bei der Planung des Netzteils für die CU42XX

Verkabelung und max. Entfernungen

Kabeltyp	Leser	Leser
		+Keypad
UTP Cat5e 2Paar	328ft	196ft
AWG24	100m	60m
UTP Cat5e 4 Paar	820ft	492ft
+ SP224861/ SP224895	250m	150m
	1312ft	918m
AWG18	400m	280m

Technische gegevens: Ned

Omgeving

	Min	Max	Unit
Temperatuur	-31/-35	150/66	ºF/ºC
Vochtigheid	35	85	%

	Min	Cen.	Max	Unit
RFID frequency		13.56		Mhz
Bluetooth Smart frequency	2.4	2.445	2.483	Ghz

Voeding in opm 1

	Min	Max	Unit
Wandlezer		150	mA
Wandlezer+Keyboard		250	mA

RF karakteristieken opm 1: Installateur moet deze info meenemen voor de berekening van de voeding voor de CU42xx

Vermogen en max. afstand

Kable type		Wandlezer Wandlezer
		+Keypad
UTP Cat5e 2 pairs	328ft	196ft
AWG24	100m	60m
UTP Cat5e 4 pairs	820ft	492ft
+ SP224861/ SP224895	250m	150m
	1312ft	918m
AWG18	400m	280m

Teknisk data: Sve

Arbetsområde

	Min	Max	Unit
Temperatur	-31/-35	150/66	ºF/ºC
Fukt	35	85	%

frequency

	Min	Cen.	Max	Unit
RFID Frekvents		13.56		Mhz
Bluetooth Smart Frekvents	2.4	2.445	2.483	Ghz

Consumption Not 1

	Min	Max	Unit
Läsare		150	mA
Läsare+Knappsats		250	mA

RF data Not 1: Installatör måste ta med denna information för att beräkna strömåtgång

Kabeltyper och max avstånd

	Kabel Läsare Läsare
		+Knappsats
UTP Cat5e 2 pairs	328ft	196ft
AWG24	100m	60m
UTP Cat5e 4 pairs	820ft	492ft
+ SP224861/ SP224895	250m	150m
	1312ft	918m
AWG18	400m	280m

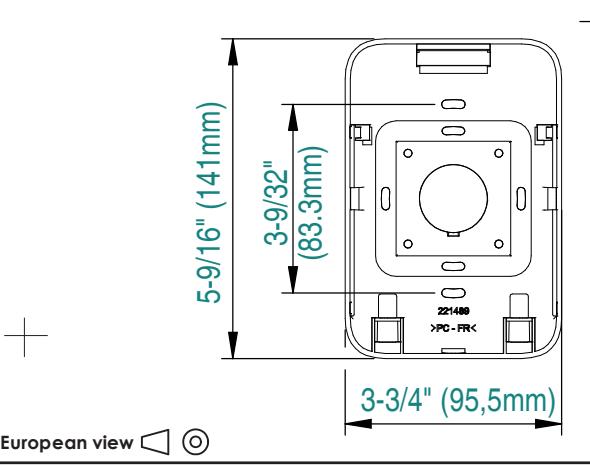

European view

WRDB0A4x Installation Guide Eng

Guide d'installation WRDB0A4x Guía de instalación WRDB0A4x Fra Ned

Installatiehandleiding WRDB0A4x

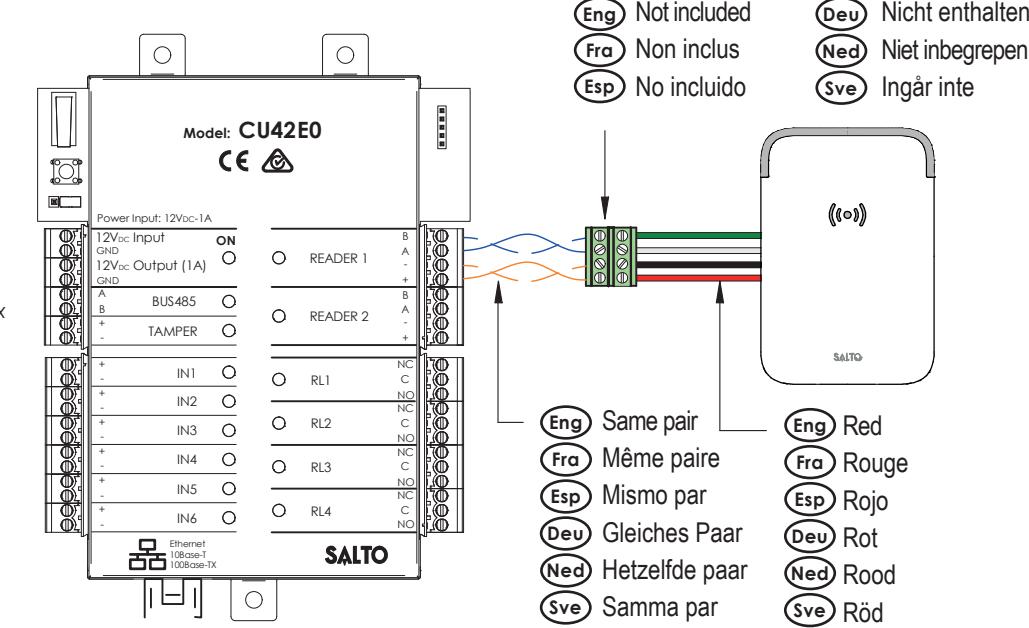

Eng Installation example:

Fra Exemple d'installation:

Esp Ejemplo de instalación:

Deu Installationsbeispiel:

Ned Installatievoorbeeld:

Sve Installationsexempel:

Eng

Esp Deu Fra

Ned Sve

Esp Deu

Only conect to CU42xx Connecter uniquement CU42xx Solo conectar a CU42xx Eng

Nur für Steuereinheit CU42xx Alleen aansluiten aan CU42xx

Ansluts endast till CU42xx

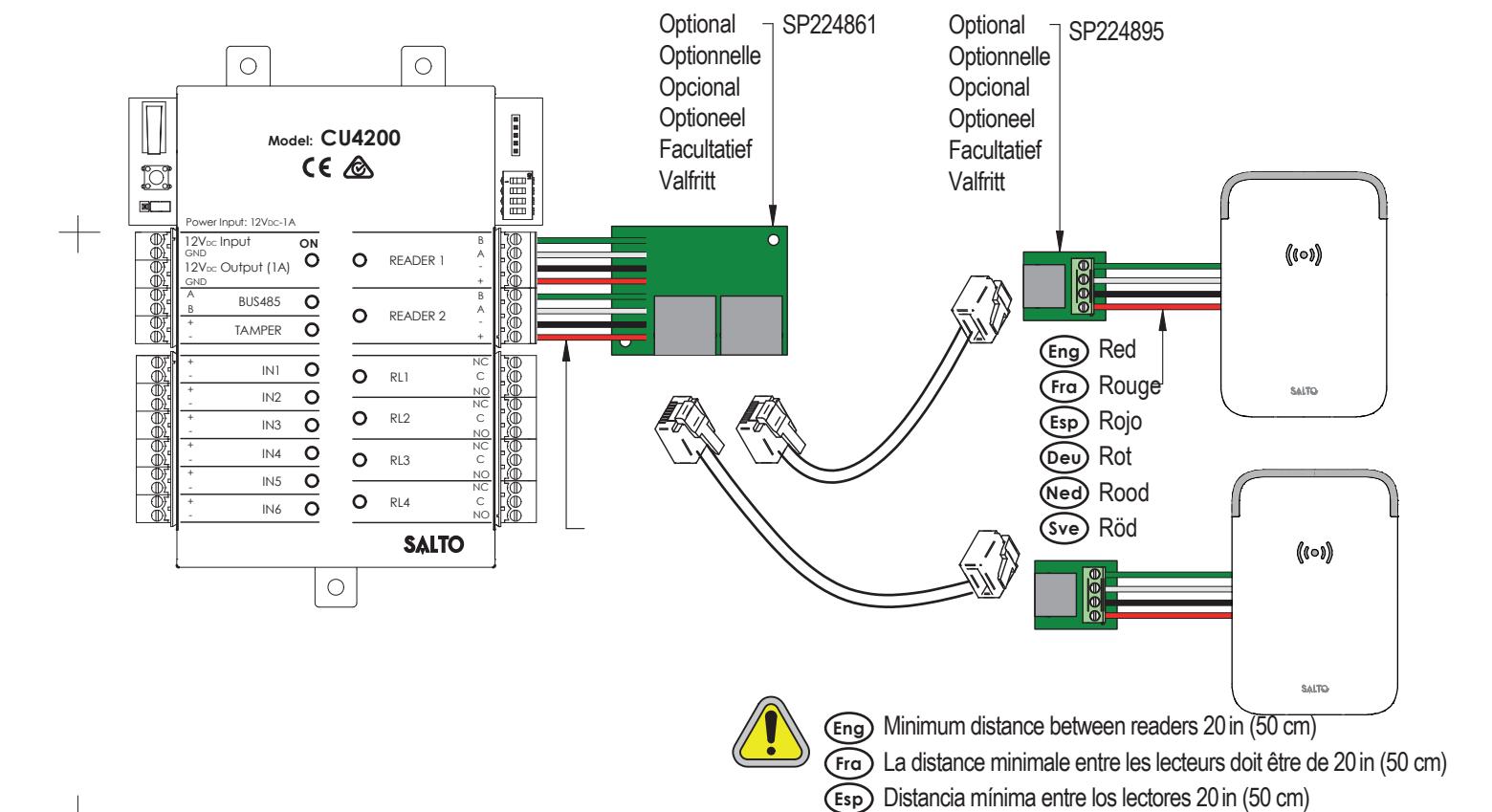

Eng Installation example with RJ45:

Fra Exemple d'installation avec

connecteur RJ45 :

Esp Ejemplo de instalación RJ45:

• Innstallationsbeispiel für RJ45: Deu
• Ned Installatie voorbeeld RJ45:
• Sve Installationsexempel RJ45:

item in this catalog, its design, construction, and/or materials.

Esp Deu

Ned Sve

Mindestabstand zwischen Lesern 20in (50 cm) Minimale afstand tussen de lezers 20in (50 cm) Minsta avstånd mellan läsare 20in (50 cm)

WRDB0A4x Installation Guide Eng

Guide d'installation WRDB0A4x Guía de instalación WRDB0A4x Deu Fra Ned

Installatiehandleiding WRDB0A4x Installationsguide WRDB0A4x Sve

Installationsanleitung WRDB0A4x Esp

SIGNALLING Eng

Signal	Light	Time	Buzzer	Time
		(sec)		(sec)
Card Rejection	Red	1	High pitched 50/50	1
Privacy or emergency status	Red 5x(50/50x3+off300)	3	High pitched 5x(50/50x3 + off 300)	3
Standard opening	Green	1	Low pitched	0,3
Standard locking	Red	0,5	Low pitched	0,2
Open plus office	Green 400/200	2,4	High pitched/Low pitched 400/200	2,4
CLR Button	Orange	Cont.	High pitched	Cont.
Reset	Orange 50/100	450 msg	Low pitched 50/100	450 msg

SIGNALISATION Fra

Signal	Voyant	Temps	Buzzer	Temps
		(sec)		(sec)
Carte rejetée	Rouge	1	Aigu 50/50	1
Privacité ou état d'urgence	Rouge 5x(50/50x3+ off300)	3	Aigu 5x(50/50x3 + off 300)	3
Ouverture Standard	Vert	1	Grave	0,3
Verrouillage Standard	Rouge	0,5	Grave	0,2
Ouverture passage libre	Vert 400/200	2,4	Aigu/Grave 400/200	2,4
Bouton CLR	Rouge + Vert	Cont.	Aigu	Cont.
Reset	Rouge + Vert 50/100	450 msg	Grave 50/100	450 msg

SEÑALECTICA Esp

Señal	Luz	Tiempo	Buzzer	Tiempo
		(seg)		(seg)
Rechazo de Tarjeta	Rojo	1	Agudo 50/50	1
Rechazo por Privacidad o Emergencia	Rojo 5x(50/50x3+ apagado 300)	3	Agudo 5x(50/50x3 + apagado 300)	3
Apertura Normal	Verde	1	Medio	0,3
Cierre Normal	Rojo	0,5	Grave	0,2
Abrir y Paso	Verde 400/200	2,4	Agudo/Grave 400/200	2,4
Botón CLR (3)	Rojo + Verde	Cont.	Agudo	Cont.
Reset	Rojo + Verde 50/100	450 msg	Medio 50/100	450 msg

SIGNALE Deu

Signal	LED	Zeit	Buzzer	Zeit
		(Sek)		(Sek)
Karte abgelehnt	Rot	1	Hoher Ton 50/50	1
Bitte-nicht-stören oder Notschließung	Rot 5x(50/50x3+ aus300)	3	Hoher Ton 5x(50/50x3 + aus 300)	3
Normale Türöffnung	Grün	1	Tiefer Ton	0,3
Verschluss der Tür	Rot	0,5	Tiefer Ton	0,2
Office-Mode aktiviert	Grün 400/200	2,4	Hoher Ton /Grave 400/200	2,4
CLR Taste gedrückt	Rot + Grün	Kont.	Hoher Ton	Kont.
Reset	Rot + Grün 50/100	450	Tiefer Ton 50/100	450

SIGNALERING Ned

Signaal	LED indicatie	Time	Geluid	Time
		(sec)		(sec)
Geen rechten	Rood	1	Hoge tonen 50/50	1
Privacy- of noodsluiting	Rood 5x(50/50x3+ off 300)	3	Hoge tonen 5x(50/50x3 + off 300)	3
Standaard opening	Groen	1	Lage tonen	0,3
Standaard sluiting	Rood	0,5	Lage tonen	0,2
Open plus loopstand	Groen 400/200	2,4	Hoge tonen /Grave 400/200	2,4
CLR knop	Rood + Groen	Cont.	Hoge tonen	Cont.
Reset	Rood + Groen 50/100	450 msg	Lage tonen 50/100	450 msg

HÄNDELSE Sve

Händelse	Ljussignal	Tid	Buzzer	Tid
		(sek)		(sek)
Nekat tillträde	Röd	1	Hög ton 50/50	1
Stör ej eller Nödläge	Röd 5x(50/50x3+ av 300)	3	Hög ton 5x(50/50x3 + av 300)	3
Standard öppning	Grön	1	Låg ton	0,3
Standard stängning	Röd	0,5	Låg ton	0,2
Öppning med kontorsfunktion	Grön 400/200	2,4	Hög ton 400/200	2,4
CLR Knapp	Röd + Grön	Konst.	Hög ton	Konst.
Nollställning	Röd + Grön 50/100	450 ms	Låg ton 50/100	450 ms
