HS4 Locking Kit with Mating Wide Body Escutcheon DR Prep- T-LS02308-Rev01
Open the original PDF document
View PDF| REV. | DESCRIPTION | ECO NO. | DATE |
|---|---|---|---|
| - | SAVED AS SEPARATE TEMPLATE, UPDATED MODEL DESCRIPTIONS | OT18001 | 6/27/2018 |
| 01 |
MOVED STRIKE CENTERLINE NOTE TO
REFERENCED DIMENSION |
OT18001 | 8/27/2018 |
27390094

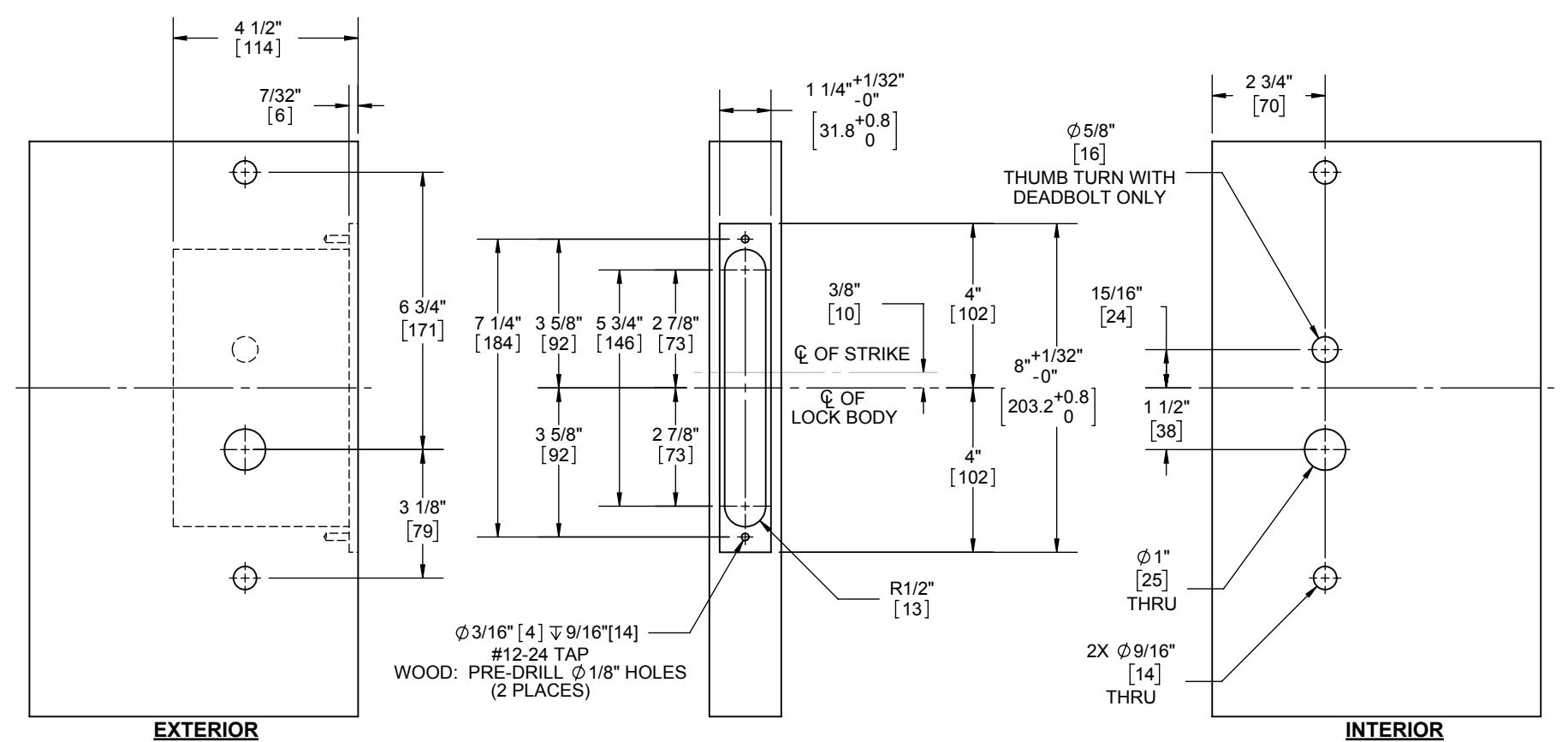

HS4 LOCKING KIT WITH MATING
WIDE BODY ESCUTCHEON DOOR
PREP
T-LS02308
O1
SHEET 1 OF 1
HAGER RESERVES
WITHOUT NOTICE.
ENGINEERING AT FINISH
MATERIAL
Material <not specified>
DO NOT SCALE DRAWING
THE RIGHT TO
MAKE DESIGN
CALL HAGER
1-800-325-9995
FOR THE LATEST
REVISION DATE
CHANGES
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED
COMPANIES. ANY REPRODUCTION
COMPANIES HAGER COMPANIES IS PROHIBITED. OF TEMPLATE.
IN THIS DRAWING IS THE SOLE
PROPERTY OF HAGER
HAGER INPART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF
DRAWN
ENG. APPR.
TOLERANCES:
FRACTIONAL: ±0.015"
MAM
ANGULAR: MACH: ± 1° BEND: ±1°
THREE PLACE DECIMAL: ±0.004"
TWO PLACE DECIMAL: ±0.01"
9/30/2016
6/27/2018
SIZE DWG. NO.
SCALE:1:4 WEIGHT: 5.93
Α
