EXTRA HEAVY DUTY, SURFACE MOUNT
| SCREW DETAIL | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| QTY | WOOD | METAL | ||||||||
| JAMB | 4 | • 5/16-18 x 1-1/2" FLAT HEAD MACHINE SCREW | ||||||||
| DOOR | 4 |
• 5/16-18 x 1-1/2" FLAT HEAD N
• 1/2" DIA. SEX BOLT |
MACHINE SCREW | |||||||
NOTES:
- 1. REVERSIBLE/ NON HANDED
- 2. FOR SINGLE ACTING DOORS ONLY
- 3. ALL DRILLING & TAPPING TO BE DONE IN FIELD.
- 4. ALWAYS REQUEST LATEST TEMPLATE/ DRAWING FOR NEW INSTALLATIONS.
- 5. ALL DIMENSIONS ARE IN INCHES, UNLESS NOTED OTHERWISE.
- 6. DRAWING IS NOT TO SCALE
HD7000-1-08.DWG
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143
630.875.9900; FAX 800.9FAXABH (932.9224)
© 2020 ABH Mfg., Inc. printed in USA
HD7000
PAGE 1 OF 2 REVISED 03-03-20
HD7000 SERIES HOLDERS & STOPS
SURFACE MOUNT

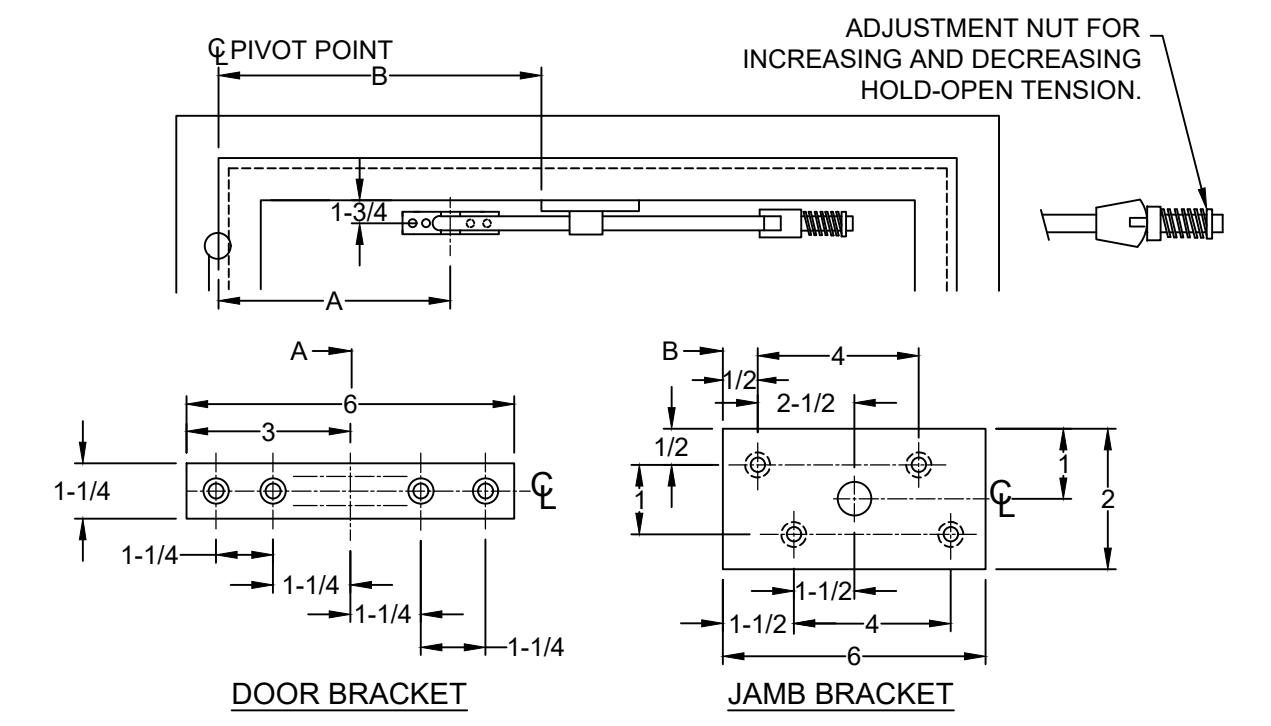

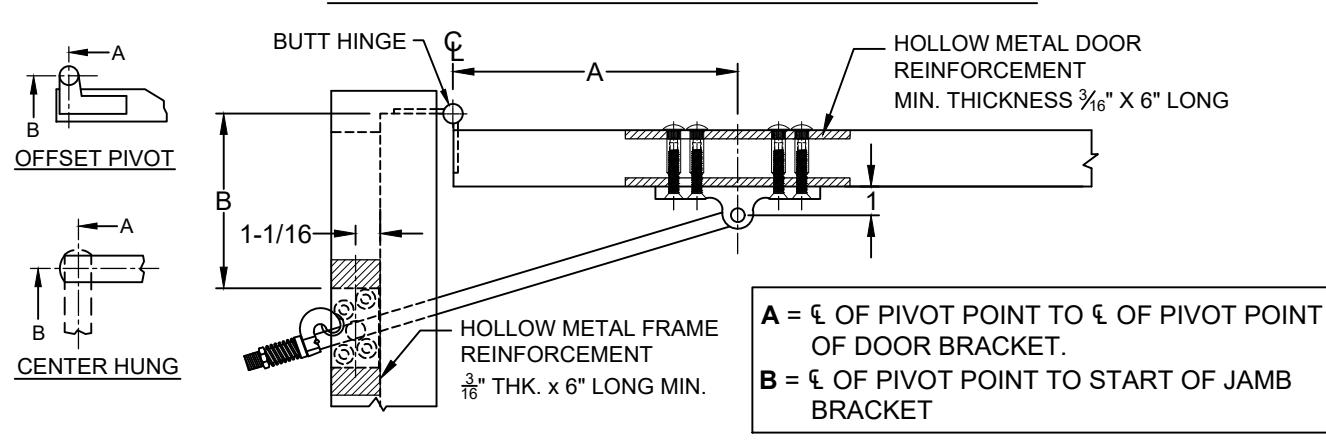

• HD7010 HOLD-OPEN HD7020 STOP
- 1. FOR DEAD STOP MOUNT 5 DEG. LESS THAN MAX. DOOR OPENING
- 2. ALL DIMENSIONS ARE IN INCHES.
| DEGREE | 85° H.O. | 90° H.O. | 95° H.O. | 100° H.O. | 105° H.O. | 110° | H.O. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
DOOR
THICK- |
MODEL
NO. |
DOOR
OPENING |
Α | В | Α | В | Α | В | Α | В | Α | В | Α | В |
|
NESS
1-3/4" |
• HD7010
• HD7020 |
24" TO
29-15/16" |
4-3/4 | 6-3/4 | 4-3/16 | 6-3/16 | 3-3/4 | 5-3/4 | 3-7/16 | 5-7/16 | - | ı | 1 | - |
| TO |
• HD7011
• HD7021 |
30" TO
35-15/16" |
6-3/4 | 8-3/4 | 6-3/16 | 8-3/16 | 5-11/16 | 7-11/16 | 5-5/16 | 7-5/16 | 4-13/16 | 6-13/16 | 4-9/16 | 6-9/16 |
|
BUTT
HINGE |
• HD7012
• HD7022 |
36" TO
39-15/16" |
8-13/16 | 10-13/16 | 8-3/16 | 10-3/16 | 7-9/16 | 9-9/16 | 7-1/8 | 9-1/8 | 6-5/8 | 8-5/8 | 6-5/16 | 8-5/16 |
| & |
• HD7013
• HD7023 |
40" TO
47-15/16" |
11-15/16 | 13-15/16 | 10-11/16 | 12-11/16 | 10-1/16 | 12-1/16 | 9-1/2 | 11-1/2 | 9-1/16 | 11-1/16 | 8-11/16 | 10-11/16 |
|
• HD7014
• HD7024 |
| | 13-15/16 | 15-15/16 | 13-3/16 | 15-3/16 | 12-1/2 | 14-1/2 | 11-7/8 | 13-15/16 | 11-3/8 | 13-3/8 | 10-7/8 | 12-7/8 | |
| DEGREE | 85° H.O. | 90° H.O. | 95° H.O. | 100° H.O. | 105° | H.O. | 110° | H.O. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MODEL
NO. |
DOOR
OPENING |
Α | В | Α | В | Α | В | Α | В | Α | В | А | В | |
|
• HD7010
• HD7020 |
26" TO
31-15/16" |
4-13/16 | 6-13/16 | 4-7/16 | 6-7/16 | 4-1/8 | 6-1/8 | 3-7/8 | 5-7/8 | - | ı | - | - | |
|
CENTER
HUNG |
• HD7011
• HD7021 |
32" TO
38-15/16" |
6-13/16 | 8-13/16 | 6-5/16 | 8-5/16 | 6 | 8 | 5-11/16 | 7-11/16 | 5-3/8 | 7-3/8 | 5-1/8 | 7-1/8 |
|
• HD7012
• HD7022 |
39" TO
42-15/16" |
8-13/16 | 10-13/16 | 8-1/4 | 10-1/4 | 7-13/16 | 9-13/16 | 7-7/16 | 9-7/16 | 7-1/16 | 9-1/16 | 6-3/4 | 8-3/4 | |
| II . |
• HD7013
• HD7023 |
43" TO
50-15/16" |
11-3/8 | 13-3/8 | 10-3/4 | 12-3/4 | 10-3/16 | 12-3/16 | 9-11/16 | 11-11/16 | 9-1/4 | 11-1/4 | 8-15/16 | 9-15/16 |
|
• HD7014
• HD7024 |
| | 14 | 16 | 13-1/4 | 15-1/4 | 12-9/16 | 14-9/16 | 12 | 14 | 11-1/2 | 13-1/2 | 11-1/16 | 13-1/16 | |
