Full Surface Template 5in – T343
Open the original PDF document
View PDFRev.
'96
343

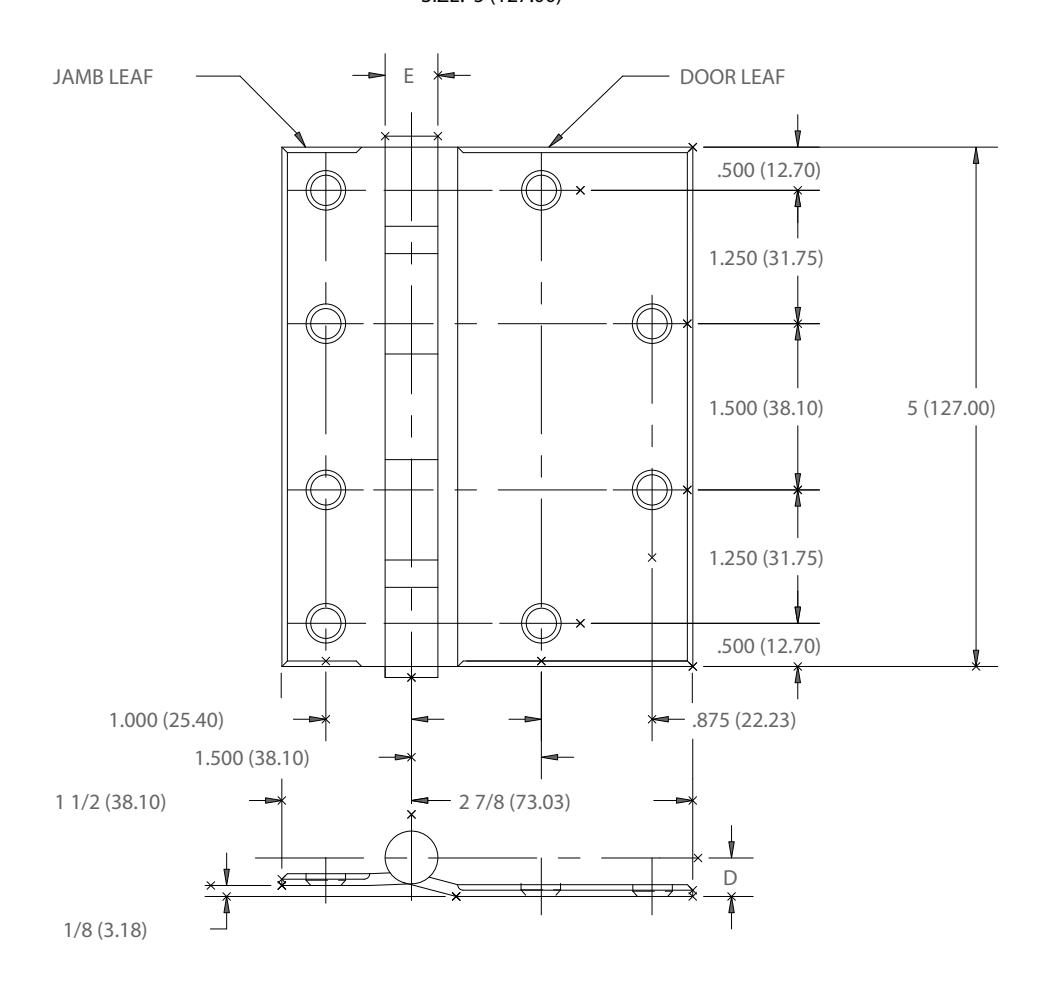

SIZE: 5 (127.00) TEMPLATE HINGES
FULL SURFACE
-DO NOT SCALE-
| CATALOG NUMBER | ||||
|---|---|---|---|---|
|
STEEL
HINGES |
NON
FERROUS HINGES |
METAL
GAUGE |
(D)
DOOR LEAF OFFSET |
(E)
KNUCKLE DIAMETER |
| AB702 | AB802 | .145 (3.68) | 1/2 (12.70) | 5/8 (15.88) |
| BB2171 | BB2110 | .145 (3.68) | 1/2 (12.70) | 41/64 (16.27) |
| AB752 | AB852 | .190 (4.83) | 9/16 (14.29) | 47/64 (18.65) |
| BB2169 | BB2109 | .190 (4.83) | 9/16 (14.29) | 47/64 (18.65) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Jamb Leaf- 12-24 x 1/2" 0.H. Machine Screw Size: Door Leaf- 1/4-20 x 1/2" O.H. WITH GROMMET NUTS
Hospital type template hinges conform to the above screw size and location. They are designated by "HT" to catalog number.
Hager template hinges are made in gauge and with screw holes located to conform to ANSI-A156.7.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
