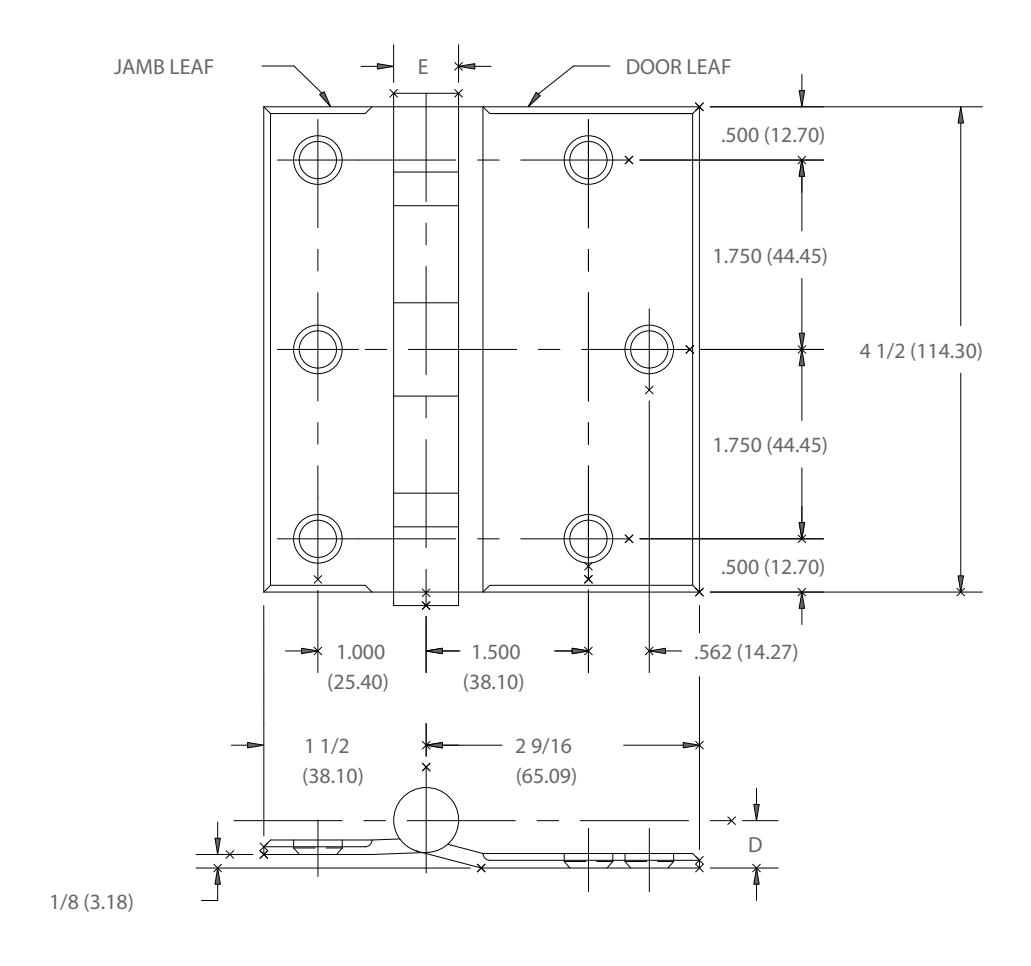

TEMPLATE HINGES FULL SURFACE
SIZE: 4 1/2 (114.30)
-DO NOT SCALE-
| CATALOG NUMBER | ||||
|---|---|---|---|---|
| NON | (D) | (E) | ||
| STEEL | FERROUS | METAL | DOOR LEAF | KNUCKLE |
| HINGES | HINGES | GAUGE | OFFSET | DIAMETER |
| AB702 | AB802 | .134 (3.40) | 1/2 (12.70) | 39/64 (15.48) |
| BB2171 | BB2110 | .134 (3.40) | 1/2 (12.70) | 39/64 (15.48) |
| AB752 | AB852 | .180 (4.57) | 9/16 (14.29) | 45/64 (17.86) |
| BB2169 | BB2109 | .180 (4.57) | 9/16 (14.29) | 45/64 (17.86) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Jamb Leaf- 12-24 x 1/2" O.H. Machine Screw Size: Door Leaf- 1/4-20 x 2" O.H. WITH GROMMET NUTS
Hospital type template hinges conform to the above screw size and location. They are designated by "HT" to catalog number.
Hager template hinges are made in gauge and with screw holes located to conform to ANSI-A156.7.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
