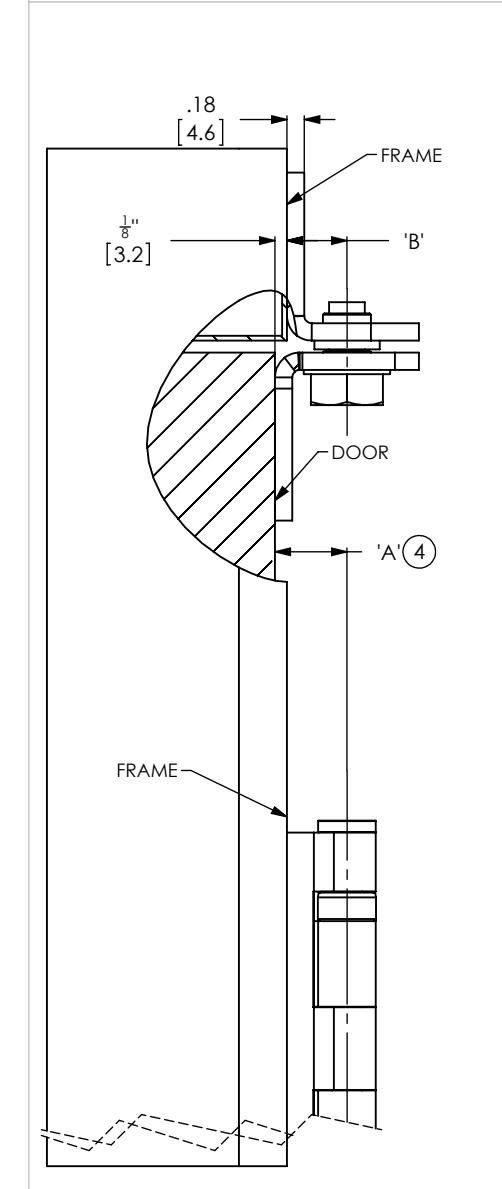

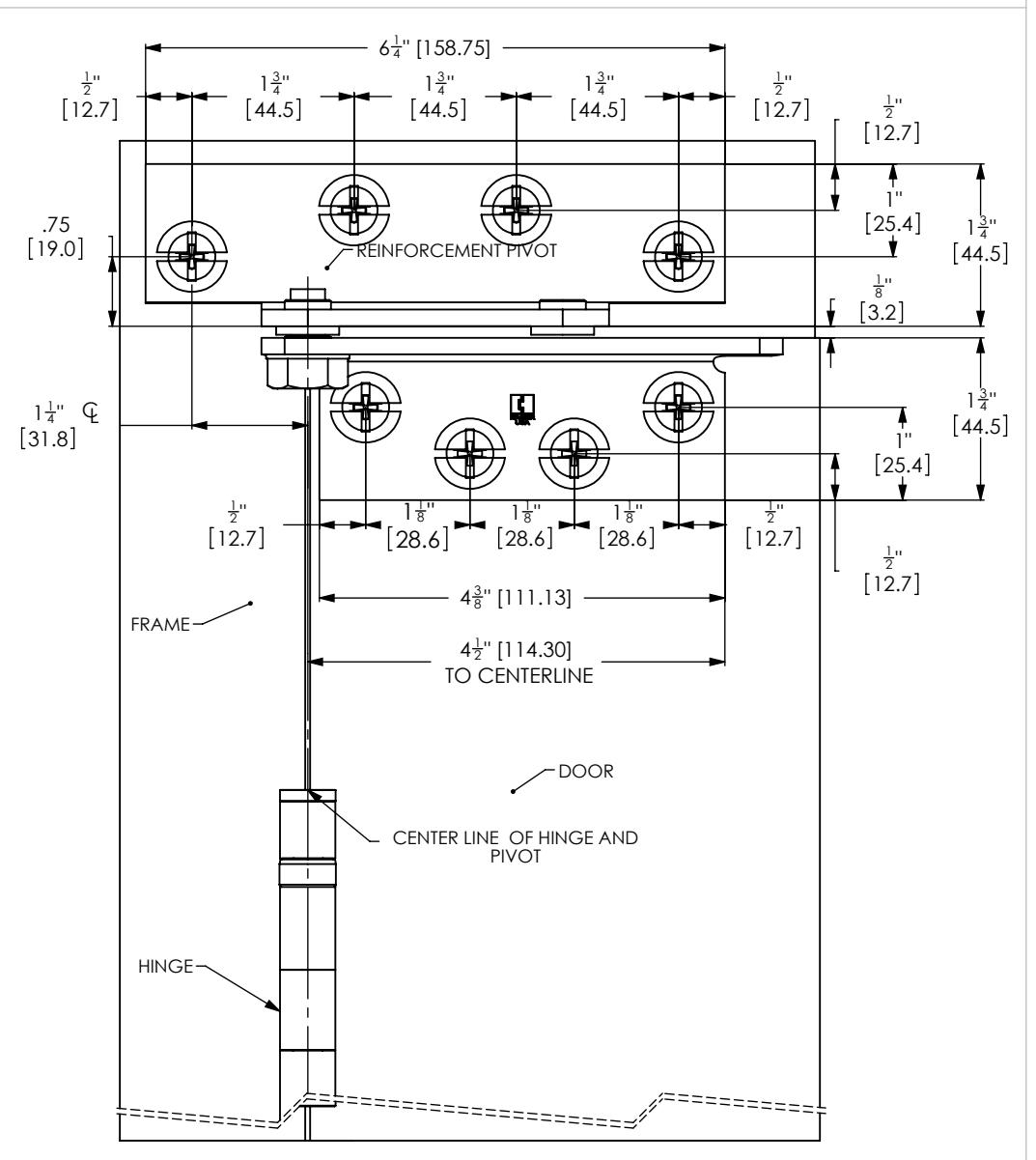

FULL SURFACE REINFORCING PIVOT TEMPLATE HINGES
TEMPLATE NO. T-250 REV. 4
| General Table | ||||
|---|---|---|---|---|
| FASTENERS | QTY | |||
| MACHINE SCREWS - 1/4-20 X 3/4 FLAT HEAD | 8 | |||
| WOOD SCREWS - 14 X 1 1/4 FLAT HEAD | 8 | |||
| 1/4-20 SEX BOLT | 2 | |||
|
CATALOG
NUMBER |
DIMENSION 'A' | DIMENSION 'B' | HINGE SIZES | ||
|---|---|---|---|---|---|
| 251 | 5/8(15.88) | 1/2(12.70) |
3 1/2 x 3 1/2
(88.90 x 88.90) |
||
| 252 | 1/2 (12.70) | 3/8(9.53) | (101.60 x101.60) |
4 1/2 x 4
(114.3 x101.60) |
5 x 4
(127.00 x101.60) |
| 253 | 3/4 (19.05) | 5/8(15.88) |
4 1/2 x 4 1/2
(114.3 x 114.3) |
5 x 4 1/2
(127.0 x 114.3) |
|
| 254 | 1 (25.40) | 7/8(22.22) |
5.0 x 5.0
(127.00 x 127.00) |
6.0 x 5.0
(152.40 x 127.00) |
| REVISION | ||||||
|---|---|---|---|---|---|---|
| REV | ECO NO | BY | DATE | |||
| 1 | ECO CT08014 | KKJ | 04/15/09 | |||
| 2 | ECO CT10001 | KKJ | 06/22/10 | |||
| 3 | ADDED TABLE | KKJ | 12/16/10 | |||
| 4 | DRAWING CORRECTION | KKJ | 05/23/13 | |||
NOTES:
1. DIMENSIONS IN ( ) ARE MILLIMETERS
REFERENCE PART NUMBER: 737-0011
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE. T-250
HAGER COMPANIES • 139 VICTOR STREET, ST. LOUIS, MISSOURI 63104 • PHONE (800)325-9995 • FAX (800) 782-0149 | SCALE 1:2 | REV. 4
