Full Slip Template 4in – T310
Open the original PDF document
View PDF'96 Rev.

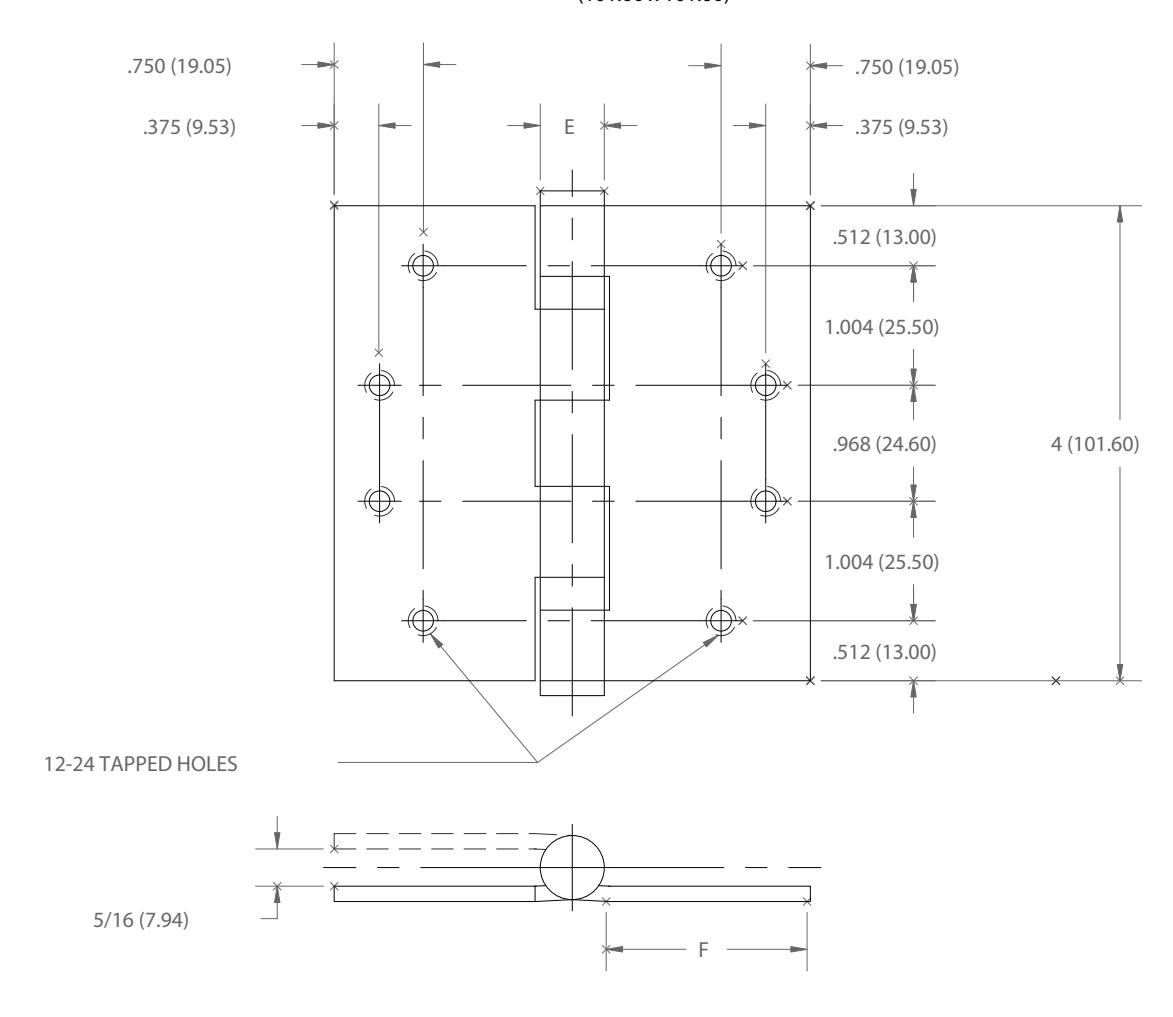

SIZE: 4 x 4 (101.60 x 101.60)
-DO NOT SCALE-
| CATALOG NUMBER |
(F)
DISTANCE FROM EDGE OF LEAF TO SWAGE LINE |
|||
|---|---|---|---|---|
| NON | (E) | |||
| STEEL | FERROUS | METAL | KNUCKLE | 4 x 4 |
| HINGES | HINGES | GAUGE | DIAMETER | (101.60 x 101.60) |
| 1277 | 1577 | .129 (3.28) | 35/64 (13.89) | 1 5/8 (41.28) |
| BB1277 | BB1577 | .129 (3.28) | 35/64 (13.89) | 1 5/8 (41.28) |
| AB7012 | AB8012 | .129 (3.28) | 19/32 (15.08) | 1 9/16 (39.69) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size- 12-24 x 1/2" F.H.
Hager template hinges are made in size, gauge and with screw holes located to conform to ANSI-A156.7.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
