Full Slip Template 4 1-2in – T314
Open the original PDF document
View PDF314
'96 Rev.

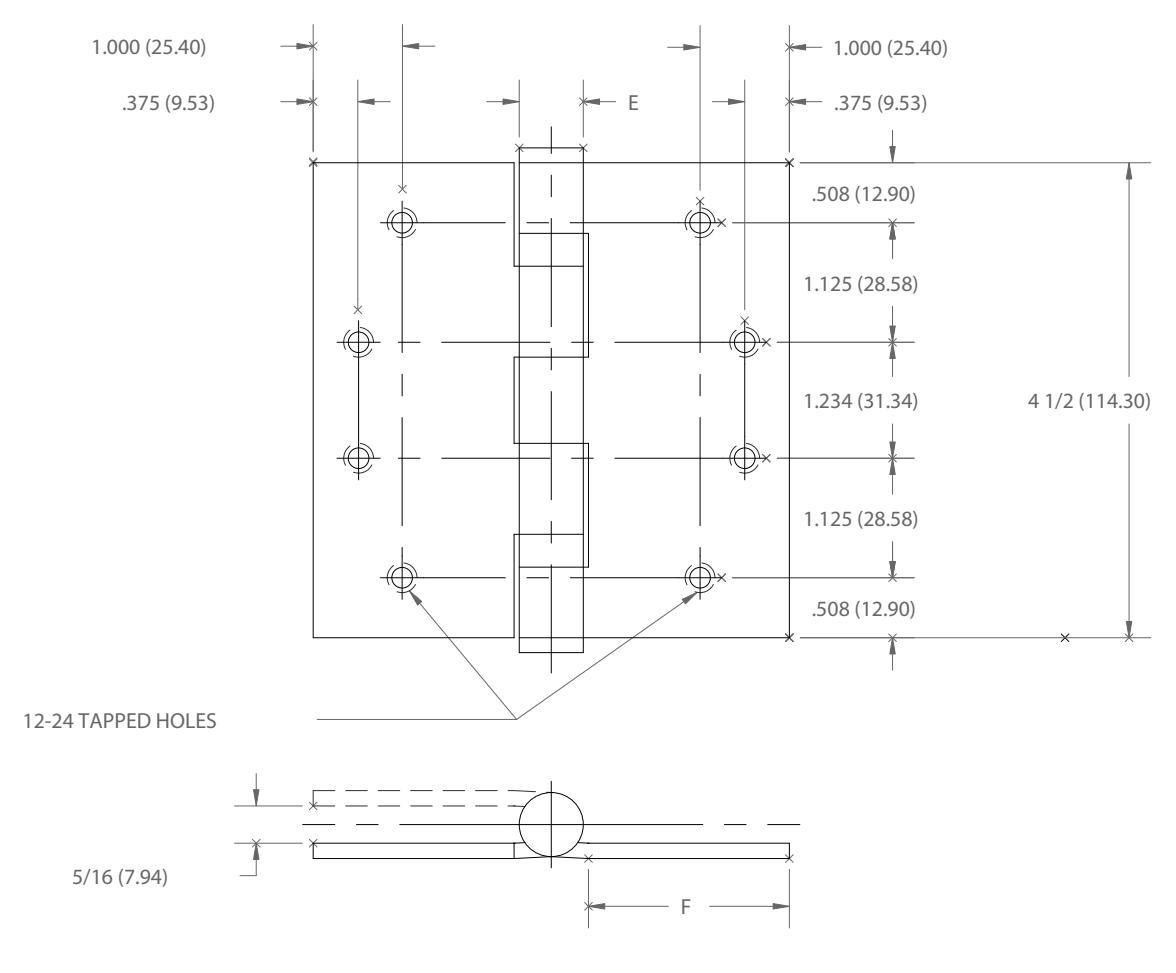

SIZES: 4 1/2 x 4 --- 4 1/2 x 4 1/2 (114.30 x 101.60)
(114.30 x 114.30)
-DO NOT SCALE-
| CATALOG NUMBER |
(F)
DISTANCE FROM EDGE OF LEAF TO SWAGE LINE |
||||
|---|---|---|---|---|---|
| NON | (E) | ||||
| STEEL | FERROUS | METAL | KNUCKLE | 4 1/2 x 4 | 4 1/2 x 4 1/2 |
| HINGES | HINGES | GAUGE | DIAMETER | (114.30 x 101.60) | (114.30 x 114.30) |
| 1277 | 1577 | .134 (3.40) | 39/64 (15.48) | 1 5/8 (41.28) | 1 7/8 (47.63) |
| BB1277 | BB1577 | .134 (3.40) | 39/64 (15.48) | 1 5/8 (41.28) | 1 7/8 (47.63) |
| AB7012 | AB8012 | .134 (3.40) | 39/64 (15.48) | 1 5/8 (41.28) | 1 7/8 (47.63) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size- 12-24 x 1/2" F.H.
Hager template hinges are made in size, gauge and with screw holes located to conform to ANSI-A156.7.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
