Full Mortise Template – T319
Open the original PDF document
View PDFSIZES: 8 x 6 --- 8 x 8 (203.20 x 152.40) (203.20 x 203.20)

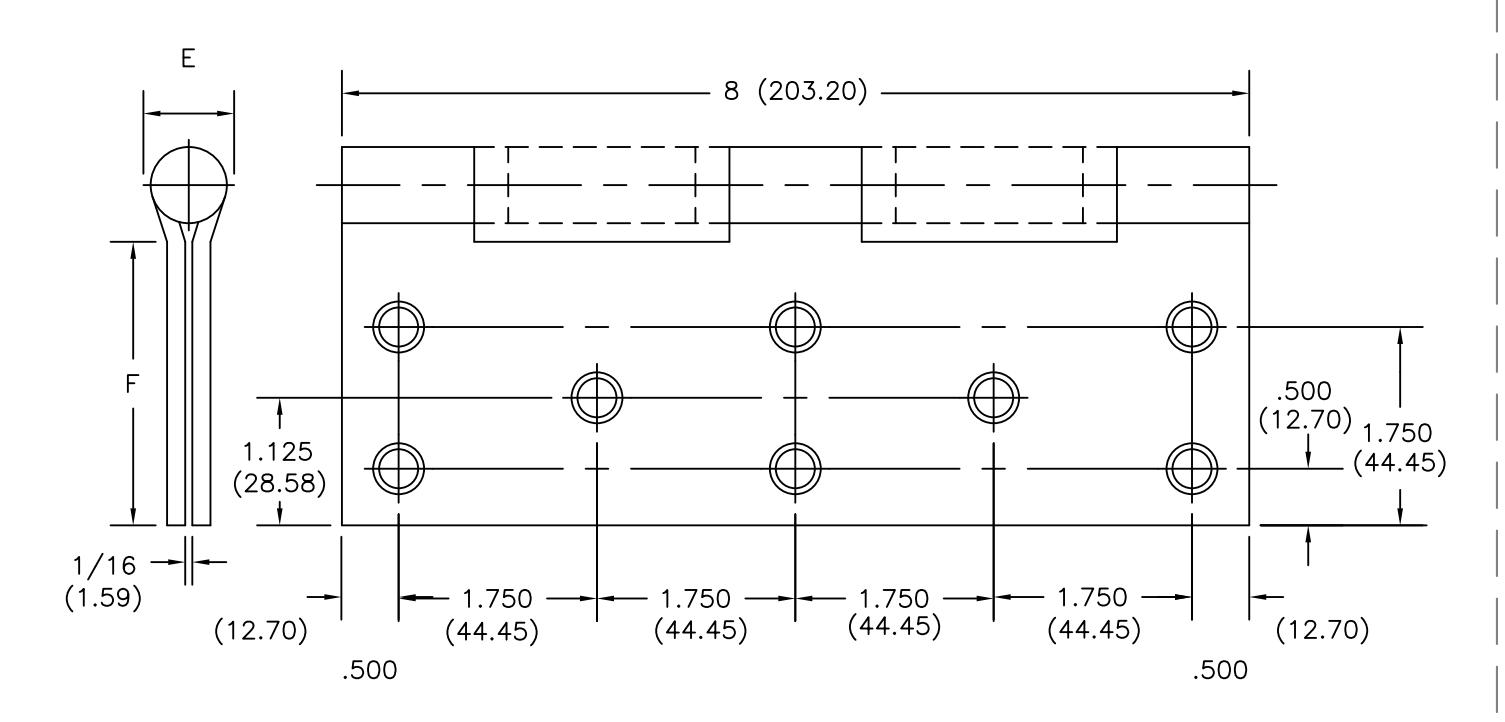

FOR DOORS 2 1/2 (63.50) OR MORE IN THICKNESS
-DO NOT SCALE-
| CATALOG | NUMBER | (F) DISTANCE FROM EDGE | OF LEAF TO SWAGE LINE | ||
|---|---|---|---|---|---|
| NON- | (E) | ||||
| STEEL | FERROUS | METAL | KNUCKLE | 8 × 6 | 8 x 8 |
| HINGES | HINGES | GAUGE | DIAMETER | (203.20 x 152.40) | (203.20 x 203.20) |
| BB1168 | BB1199 | .203 (5.16) | 13/16 (20.64) | 2 7/16 (61.91) | 3 7/16 (87.31) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size- " F.H. Wood Screw Size- No. 14 x 1 1/2" F.H.
Hospital type template hinges conform to the above screw size and location. They are designated by "HT" to catalog number.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
