Full Mortise Template – T311M

Open the original PDF document

View PDF

311M

'96 Rev.

SIZES: 114.30 x 101.60, 114.30 x 114.30, 114.30 x 127.00, 114.30 x 152.40, 114.30 x 177.80, 114.30 x 203.20

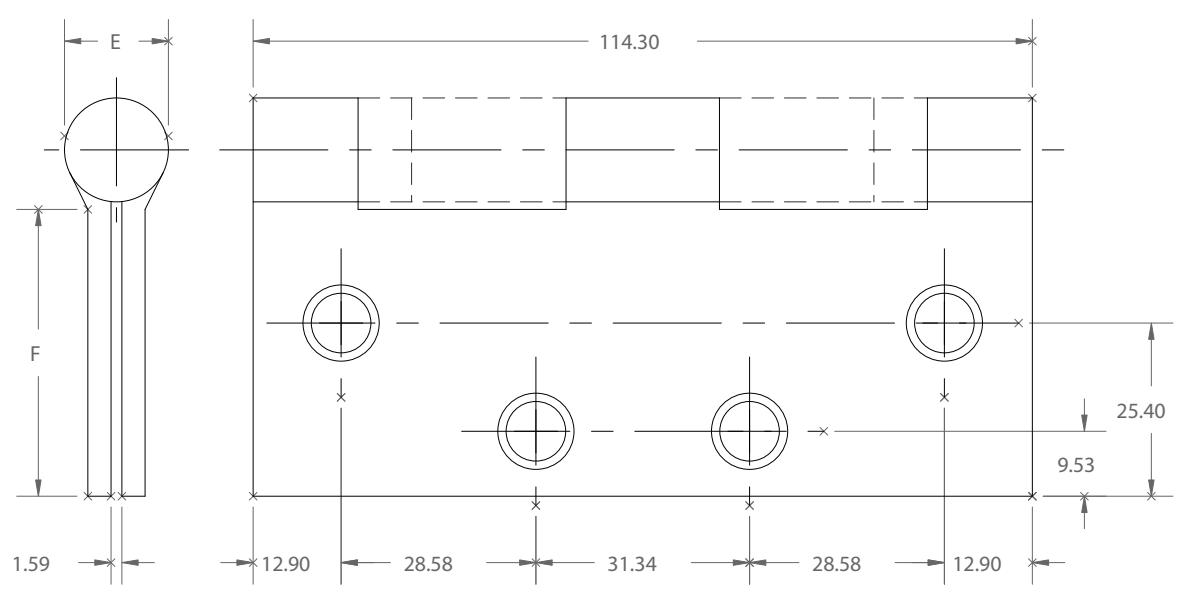

TEMPLATE HINGES FULL MORTISE

-DO NOT SCALE-

CATALOG NUMBER (F)
DISTANCE FROM EDGE OF LEAF TO SWAGE LINE
NON (E)
STEEL FERROUS METAL KNUCKLE 114.30 x 114.30 x 114.30 x 114.30 x 114.30 x 114.30 x
HINGES HINGES GAUGE DIAMETER 101.60 114.30 127.00 152.40 177.80 203.20
700 800 3.40 15.48 41.28 47.63
1279 1191 3.40 15.48 41.28 47.63 53.98 66.68 79.38 92.08
AB700 AB800 3.40 15.48 41.28 47.63
BB1174 BB1193 3.40 15.48 34.93 41.28
BB1279 BB1191 3.40 15.48 41.28 47.63 53.98 66.68 79.38 92.08
AB750 AB850 4.57 17.86 39.69 46.04 52.39 65.09 77.79 90.49
BB1168 BB1199 4.57 17.86 39.69 46.04 52.39 65.09 77.79 90.49

ALL DIMENSIONS ARE IN MILLIMETERS.

Machine Screw Size- 12-24 x 1/2" F.H. Wood Screw Size- No. 12 x 1 1/4" F.H.

Hospital type and round corner template hinges conform to the above screw size and location. They are designated by "HT" and "RC" to catalog number.

Hager template hinges are made in size, gauge and with screw holes located to conform to ANSI-A156.7.

HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.

HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
