Full Mortise Template – T1103H-Rev01
Open the original PDF document

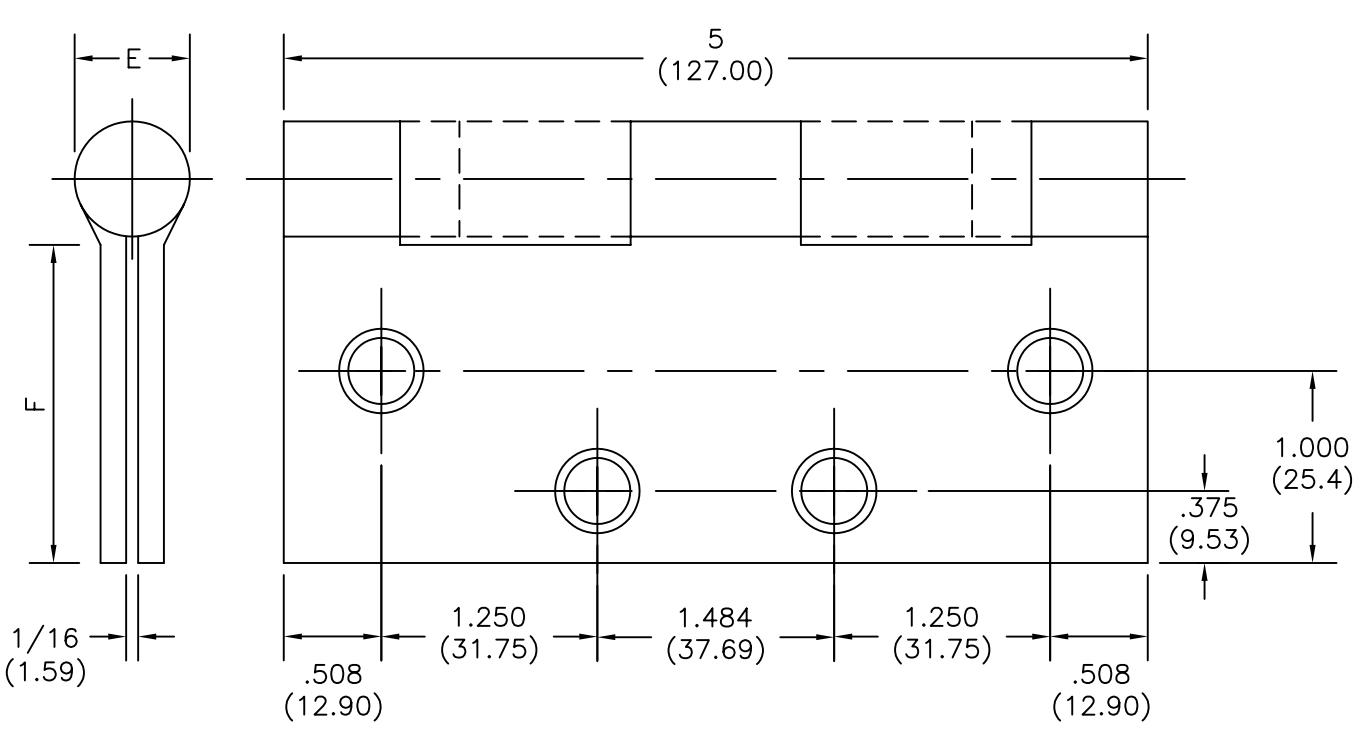

View PDFFULL MORTISE TEMPLATE HINGE
SIZE: 5 x 4 1/2 (127.00 x 114.30)
-DO NOT SCALE-
| CATALOG | NUMBER | (F) | DISTANCE | FROM | EDGE | OF | LEAF | TO | SWAGE | LINE | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NON- | (E) | |||||||||||
| STEEL | FERROUS | METAL | KNUCKLE | 5 x 4 | ||||||||
| HINGES | HINGES | GAUGE | DIAMETER | (127 | '.00 x | 114 | 4.30) | |||||
| ECBB1102 | ECBB1103 | .190 (4.83) | 47/64 (18.65) | 1 1 | 3/16 | (46 | 5.04) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size- " F.H. Wood Screw Size- No. " F.H.
| | " |
AGER RESERVES THE R
ESIGN CHANGES WITHOU |
DESCRIPTION: ECCO HEAVY WEIGHT FULL MORTISE TEMPLATE HINGE | |||||||
|---|---|---|---|---|---|---|---|---|---|
| HAGER COMPANIES | NO. | REVISION | BY | DATE | PART NO. | ||||
|
St. Louis, MO 63104
1-800-325-9995 |
1 | ECO CT05025 | DH | 01-23-06 | T1103H | ||||
