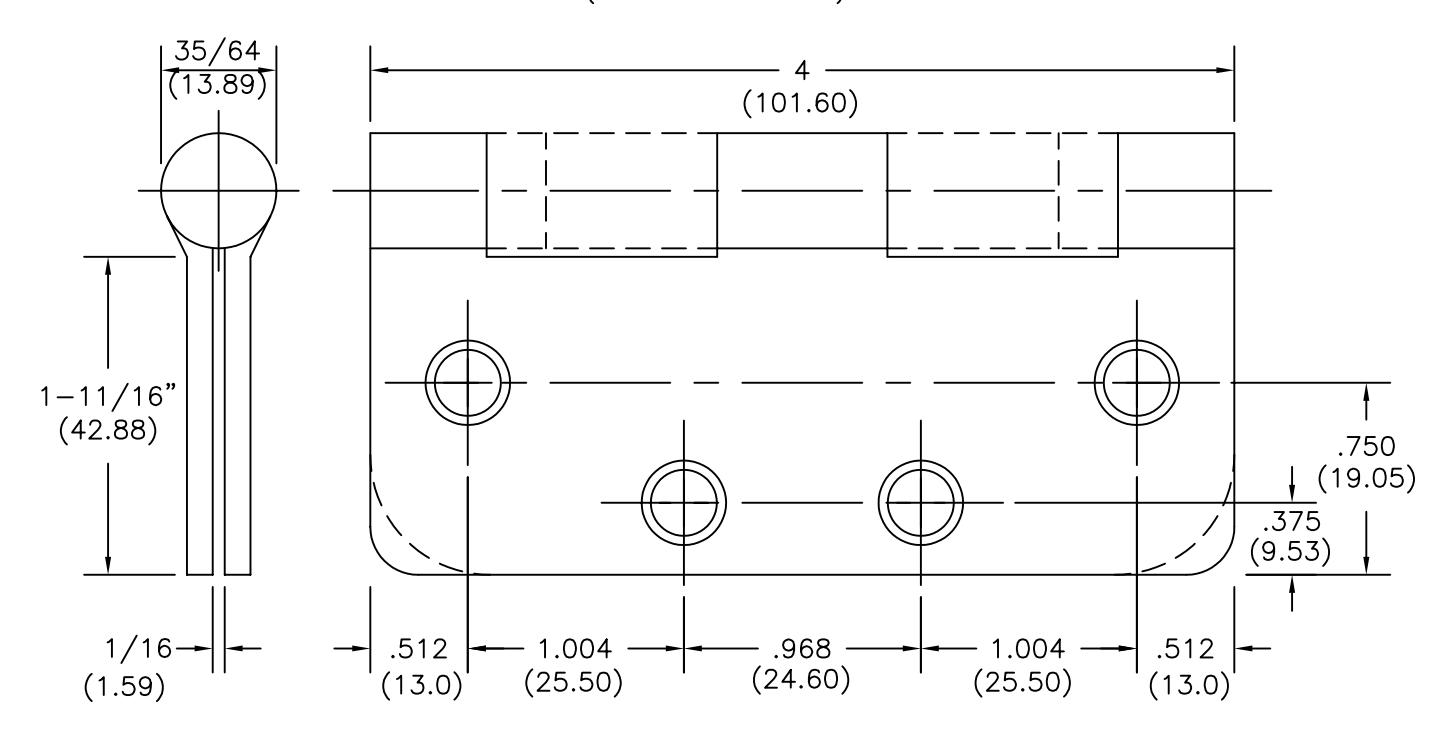

View PDFFULL MORTISE TEMPLATE HINGES
SIZE: 4 x 4 (101.60 x 101.60)
-DO NOT SCALE-
| CATALOG NUMBER | DISTANCE FROM EDGE | |||
|---|---|---|---|---|
| OF LEAF TO SWAGE LINE | ||||
| STEEL | METAL | TYP | KNUCKLE | 4 × 4 |
| HINGES | GAUGE | RADIUS | DIAMETER | (101.60) x (101.60) |
| ECRC1100 | .129 (3.28) | 1/4" (6.35) | 35/64 (13.89) | 1-11/16 (42.88) |
| ECRCBB1100 | .129 (3.28) | 1/4" (6.35) | 35/64 (13.89) | 1-11/16 (42.88) |
| ECRC1100 | .129 (3.28) | 5/8" (15.88) | 35/64 (13.89) | 1-11/16 (42.88) |
| ECRCBB1100 | .129 (3.28) | 5/8" (15.88) | 35/64 (13.89) | 1-11/16 (42.88) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS. Machine Screw Size- " F.H. Wood Screw Size- No. " F.H.
|
HAGER COMPANIES
139 Victor St. St. Louis, MO 63104 1-800-325-9995 |
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE.
DESCRIPTION:
PART NO.
ECCO STANDARD WEIGHT FULL MORTISE TEMPLATE HINGE
NO. REVISION BY DATE 2 UPDATED DWG DH 01-23-06
T1100R
