Full Mortise Template RC – T304RC
Open the original PDF document
View PDFTemplate No. T304RC
Rev. '96

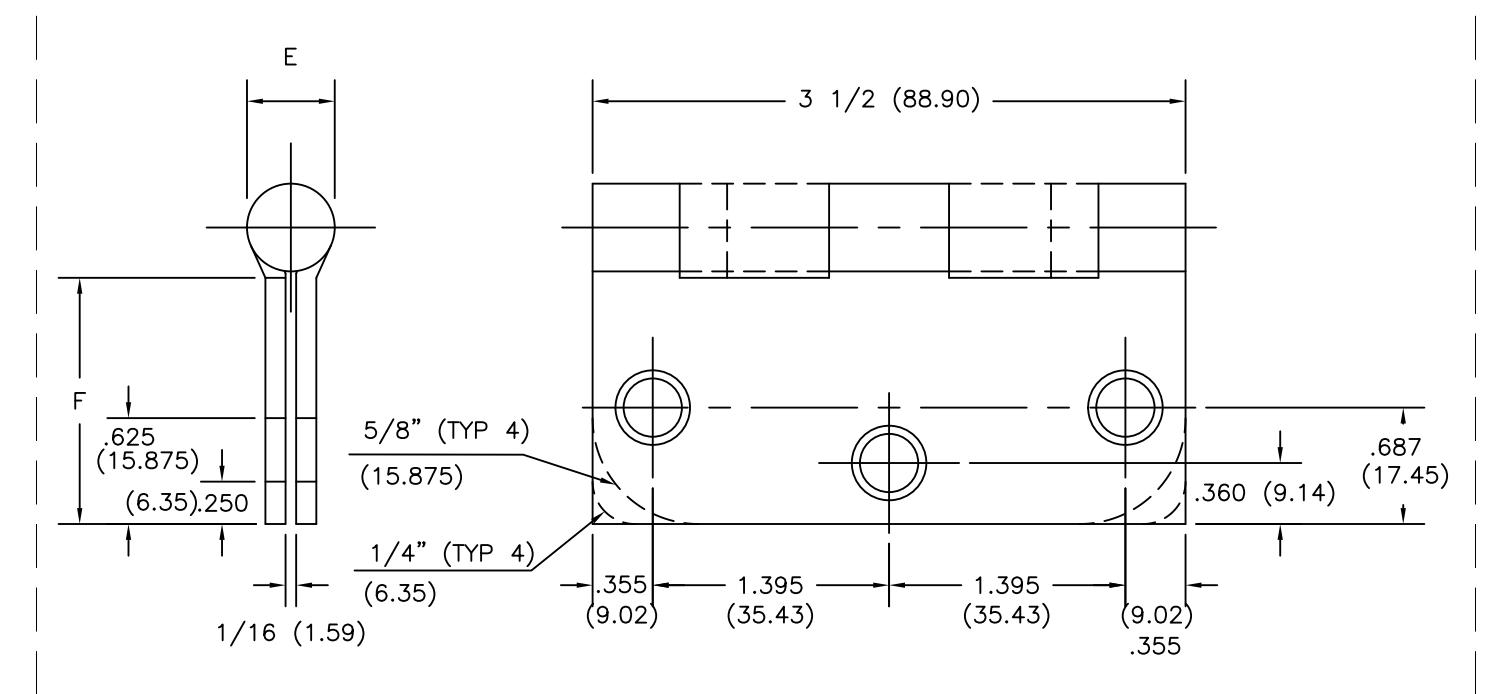

SIZES: 3 1/2 x 3 1/2 --- 3 1/2 x 5 --- 3 1/2 x 6 (88.90 x 88.90) (88.90 x 127.00) (88.90 x 152.40)
-DO NOT SCALE-
| CATALOG | NUMBER | (F) DISTANCE FRO | M EDGE OF LEAF | TO SWAGE LINE | ||
|---|---|---|---|---|---|---|
| NON- | (E) | |||||
| STEEL | FERROUS | METAL | KNŮĆKLE | 3 1/2 x 3 1/2 | 3 1/2 x 5 |
3 1/2 x 6
(88.90 x 152.40) |
| HINGES | HINGES | GAUGE | DIAMETER | (88.90 x 88.90) | (88.90 x 127.00) | (88.90 x 152.40) |
| 700 | 800 | .119 (3.02) | 19/32 (15.08) | 1 5/16 (33.34) | ||
| 1279 | 1191 | .119 (3.02) | 17/32 (13.49) | 1 3/8 (34.93) | 2 1/8 (53.98) | 2 5/8 (66.68) |
| AB700 | AB800 | .119 (3.02) | 19/32 (15.08) | 1 5/16 (33.34) | ||
| BB1279 | BB1191 | .119 (3.02) | 17/32 (13.49) | 1 3/8 (34.93) | 2 1/8 (53.98) | 2 5/8 (66.68) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size- F.H. WITH NO. 9 HEAD Wood Screw Size- No. 9 x 1" F.H.
Hospital type and round corner template hinges conform to the above screw size and location. They are designated by "HT" and "RC" to catalog number.
Hager template hinges are made in size and with screw holes located to conform to
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
Template No. T304RC
