Full Mortise Single Acting Spring Template – T402
Open the original PDF document
View PDF
402
Rev. '96

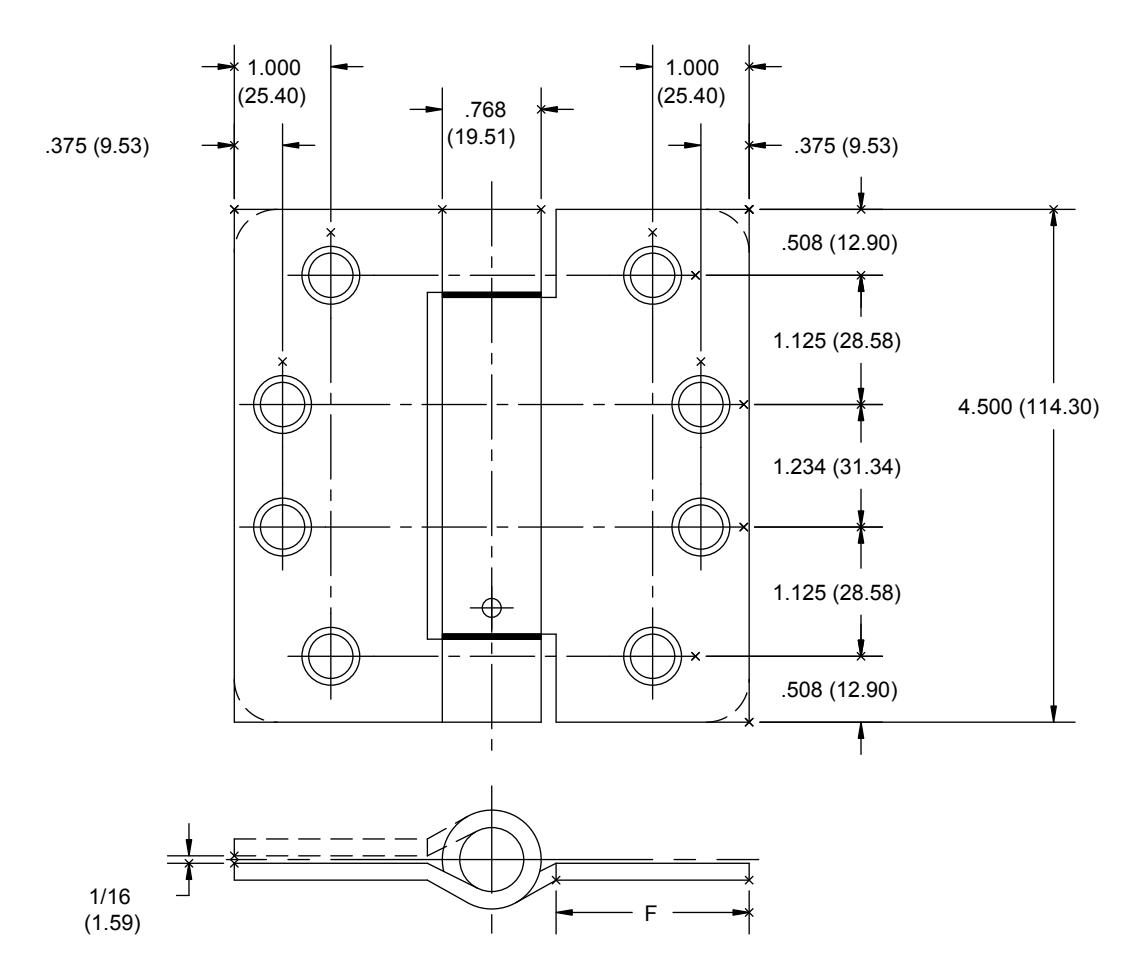

SIZE: 4 1/2 x 4 --- 4 1/2 x 4 1/2 (114.30 x 101.60) (114.30 x 114.30)
-DO NOT SCALE-
| CATALOG NUMBER | (F) DISTANCE FROM EDGE OF LEAF TO SWAGE LINE | ||||
|---|---|---|---|---|---|
|
STEEL
HINGES |
NON-
FERROUS HINGES |
TYPICAL
CORNER RADII |
METAL
GAUGE |
4 1/2 X 4
(114.30 X 101.60) |
4 1/2 X 4 1/2
(114.30 X 114.30) |
| 1250 | 1150 | SQUARE | .134 (3.40) | 1 9/16 (39.69) | 1 13/16 (46.04) |
| 1251 | 1/4 (6.35) | .134 (3.40) | 1 9/16 (39.69) | 1 13/16 (46.04) | |
| 1252 | 5/8 (15.88) | .134 (3.40) | 1 9/16 (39.69) | 1 13/16 (46.04) | |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size- 12-24 x 1/2" F.H. Wood Screw Size- No. 12 x 1 1/4" F.H.
Hager testing conforms to ANSI-A156.17.
Hager template hinges are made in size, gauge and with screw holes located to conform to ANSI-A156.7.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
