Full Mortise SGL Acting Spring Hinge Template – 3.5in x 3.5in – T400
Open the original PDF document
View PDFRev. '96

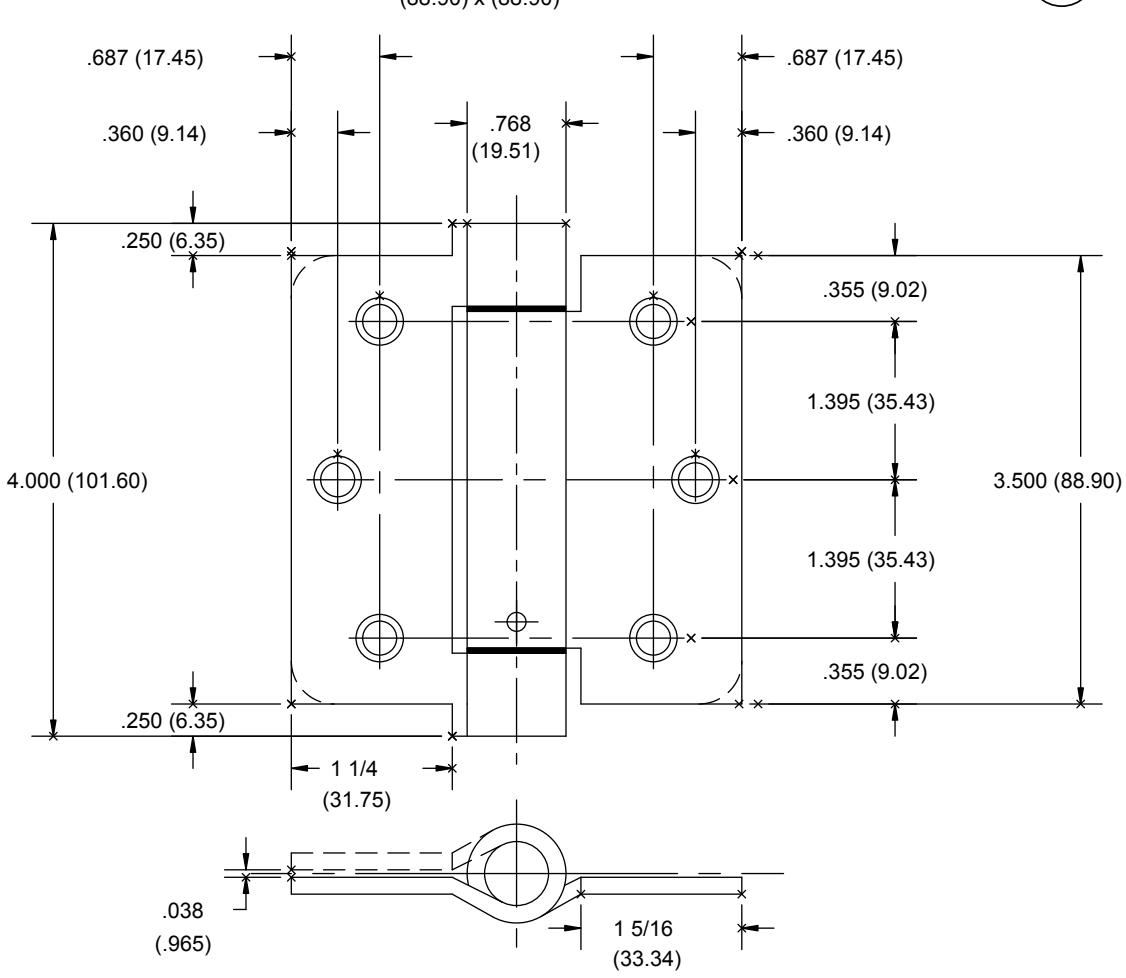

SIZE: 3 1/2 x 3 1/2 (88.90) x (88.90)
-DO NOT SCALE-
| CATALOG NUMBER | ||
|---|---|---|
|
STEEL
HINGES |
TYPICAL
CORNER RADII |
METAL
GAUGE |
| 1250 | SQUARE | .131 (3.33) |
| 1251 | 1/4 (6.35) | .131 (3.33) |
| 1252 | 5/8 (15.88) | .131 (3.33) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size- 10-24 x 1/2" F.H. WITH NO. 9 HEAD. Wood Screw Size- No. 9 x 1" F.H.
Hager testing conforms to ANSI-A156.17.
Hager template hinges are made with screw holes located to conform to ANSI-A156.7.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET
P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
