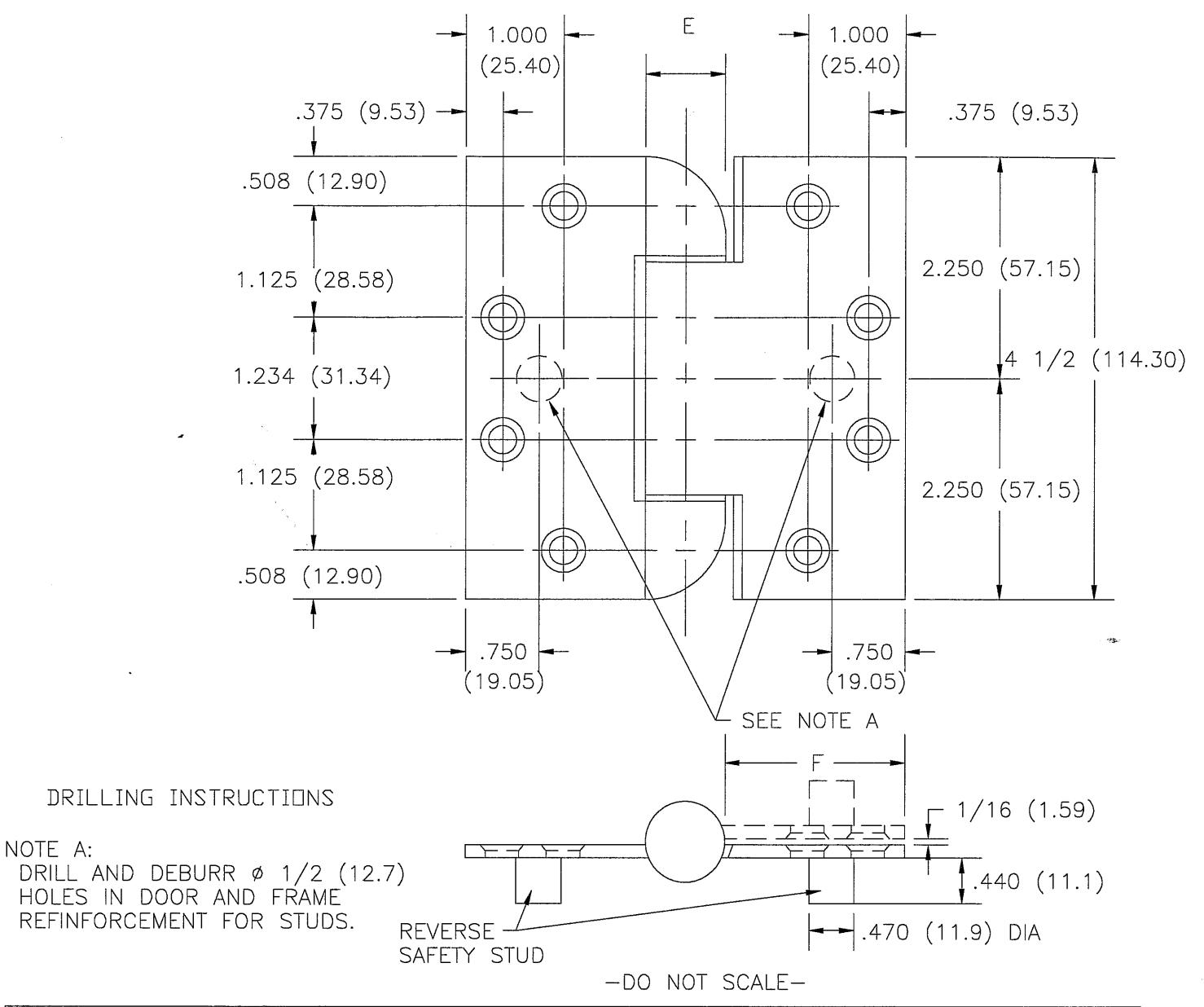

View PDFFULL MORTISE REVERSE SAFETY STUD TEMPLATE HINGES
Template No. T556 No. REVISION BY DATE 1 ECO CT05083 RAM 1-26-06 2 ECO CT04044 MRJ 6-20-08
SIZES: 4 1/2 x 4 1/2 (114.30 X 114.30)
| CATALOG NUMBER | (F) DISTANCE FROM EDGE | ||
|---|---|---|---|
| STAINI FSS | (F) | OF LEAF TO SWAGE LINE | |
| STEEL | METAL | KNÚČKLE | 4 1/2 X 4 1/2 |
| HINGES | GAUGE | DIAMETER | (114.30 X 114.30) |
| IHTHB953RSS | .187 (4.75) | .890 (22.6) | 1 3/4 (44.5) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLMETERS.
Machine Screw Size- 1/4-20 x 1/2" F.H. TORX
Hospital type template hinges conform to the above screw size and location. They are designated by "HT" to catalog number.
Hager template hinges are made in size with screw holes located to conform to ANSI—A156.7.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
Template No. T55
