Full Mortise Res – 4in x 4in Template – T399-Rev03
Open the original PDF document
View PDFNo. REVISION BY DATE 3 ECO CT02051 RM 1-30-03
SIZE:

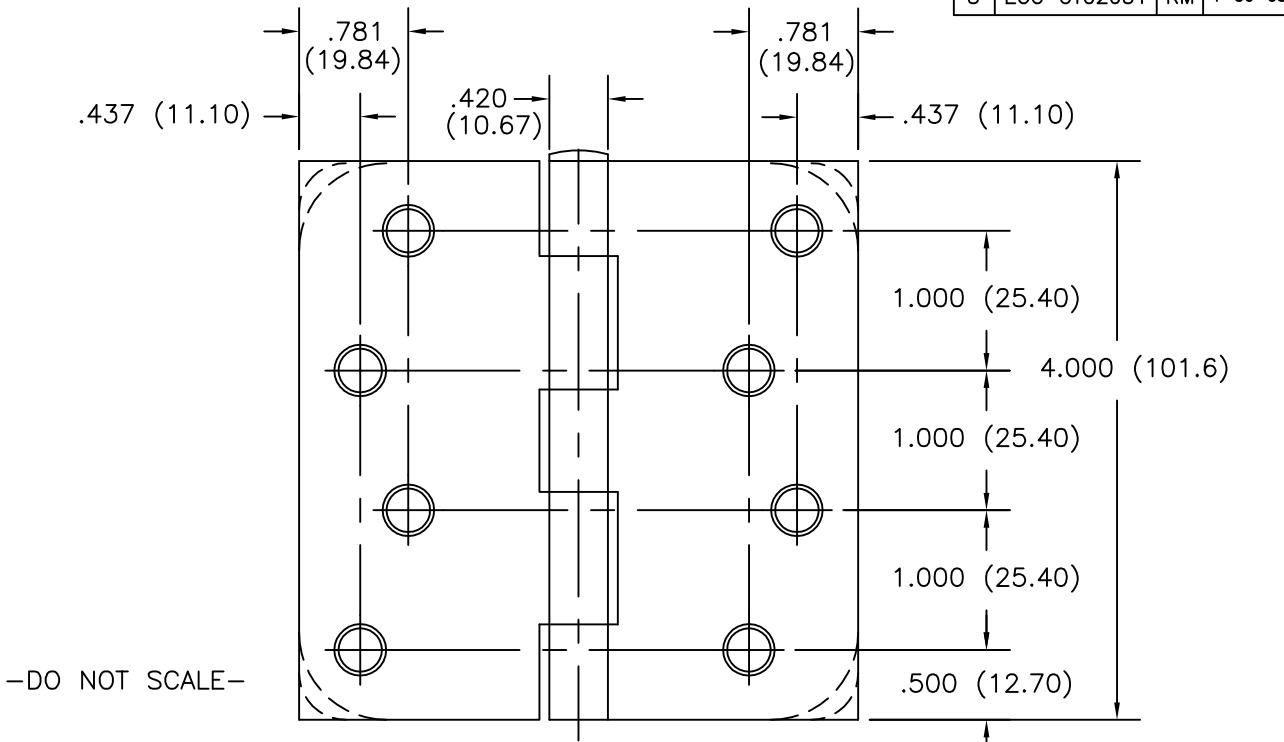

.062 (1.58) - 1 23/32" - (43.66)
PIN DIAMETER .234 (5.9) COUNTERSUNK FOR #9 SCREWS
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES,
ALL BRACKETED DIMENSIONS
| CATALOG | NUMBER | ||
|---|---|---|---|
|
STEEL
HINGES |
NON-
FERROUS HINGES |
TYPICAL
CORNER RADII |
METAL
GAUGE |
| 1541 | SQUARE | .085 (2.16) | |
| 1741 | SQUARE | .085 (2.16) | |
| 1743 | SQUARE | .085 (2.16) | |
| 1746 | SQUARE | .085 (2.16) | |
| RC1541 | 1/4 (6.35) | .085 (2.16) | |
| RC1741 | 1/4 (6.35) | .085 (2.16) | |
| 7741 | 1/4 (6.35) | .085 (2.16) | |
| RC1743 | 1/4 (6.35) | .085 (2.16) | |
| RC1746 | 1/4 (6.35) | .085 (2.16) |
Hager testing conforms to ANSI-A156.1.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
