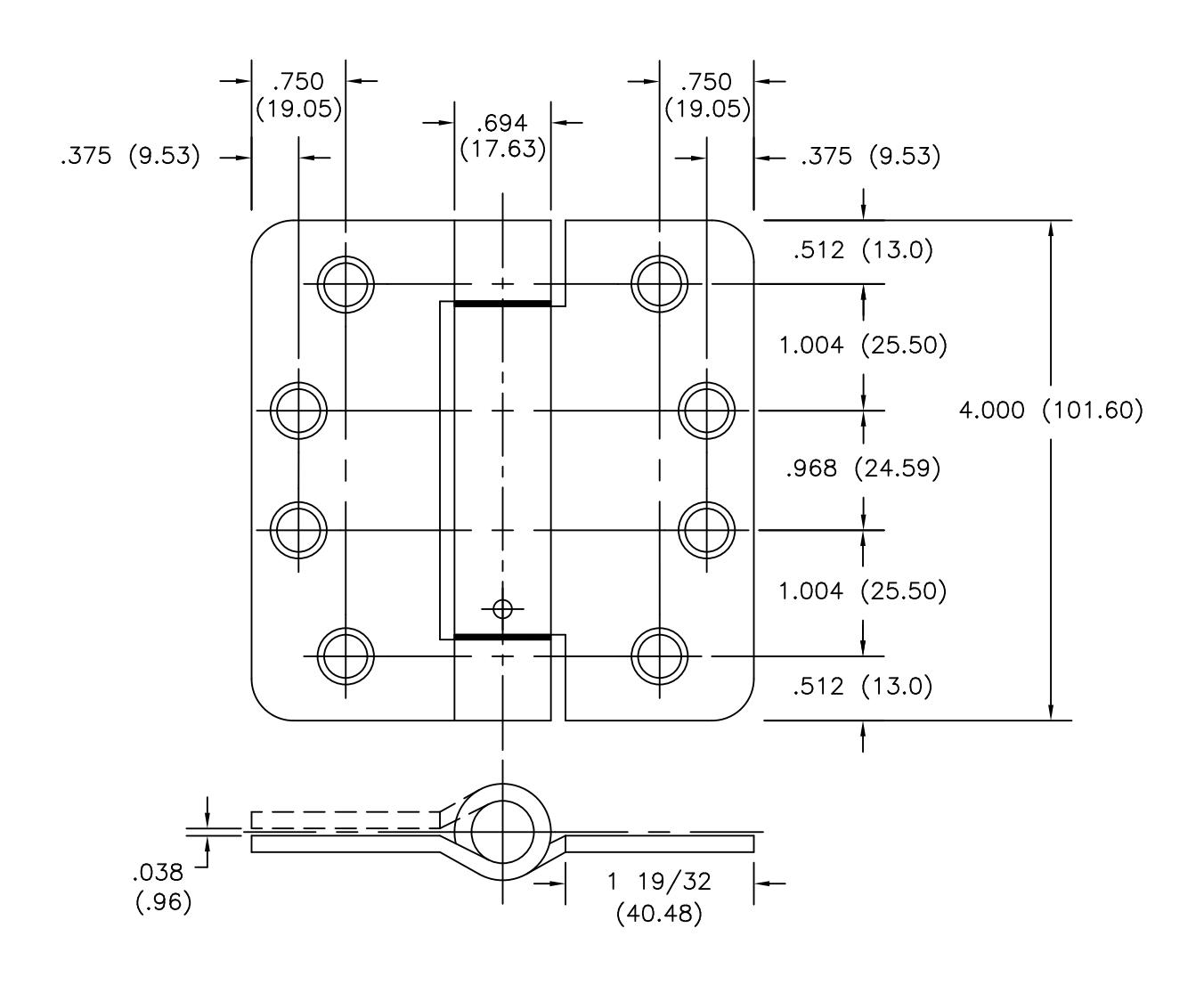

View PDFFULL MORTISE RESIDENTIAL SINGLE ACTING SPRING TEMPLATE HINGES
SIZE: 4 x 4 (101.60 x 101.60)
Template No. T408
| No. | REVISION | BY | DATE |
|---|---|---|---|
| 2 | ECO RS12010 | ММ | 08-28-12 |
| CATALOG | NUMBER | TYPICAL | ||
|---|---|---|---|---|
|
STAINLESS STEEL
HINGES |
STEEL
HINGES |
CORNER
RADII |
METAL
GAUGE |
|
| 1734 | 1744 | 1/4 (6.35) | .106 (2.70) | |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
-DO NOT SCALE-
Hager testing conforms to ANSI-A156.17.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
