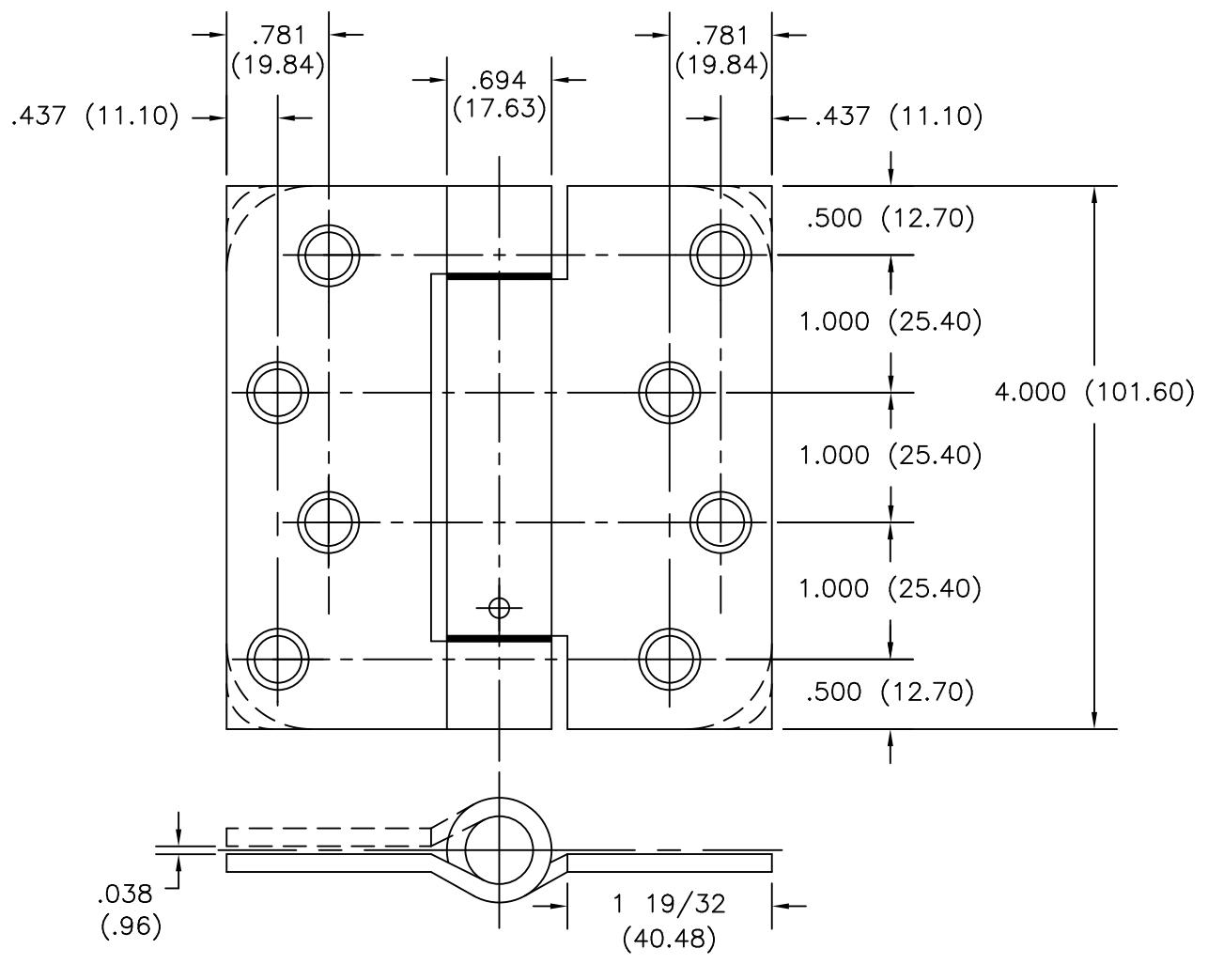

View PDFFULL MORTISE RESIDENTIAL SINGLE ACTING SPRING TEMPLATE HINGES
SIZE: 4 x 4 (101.60 x 101.60)
Template No. T403
| No. | REVISION | BY | DATE |
|---|---|---|---|
| 4 | ECO RS12010 | ММ | 08-29-12 |
| CATALOG | NUMBER | ||
|---|---|---|---|
|
STAINLESS STEEL
HINGES |
STEEL
HINGES |
TYPICAL
CORNER RADII |
METAL
GAUGE |
| 1760 | 1750 | SQUARE | .106 (2.70) |
| 1761 | 1751 | 1/4 (6.35) | .106 (2.70) |
| 1762 | 1752 | 5/8 (15.88) | .106 (2.70) |
| 1764 | 1754 |
1 LEAF SQUARE
1 LEAF 5/8 (15.88) |
.106 (2.70) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS. Machine Screw Size— 10—24 x 1/2" with #9 Head. Wood Screw Size — #9 x 3/4" F.H.
-DO NOT SCALE-
HAGER,
Hager testing conforms to ANSI-A156.17.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
