Full Mortise Res – 3in x 3in Template – T397-Rev2A
Open the original PDF document
View PDFTemplate No. T397 Rev. 2A 10-28-02 RAM

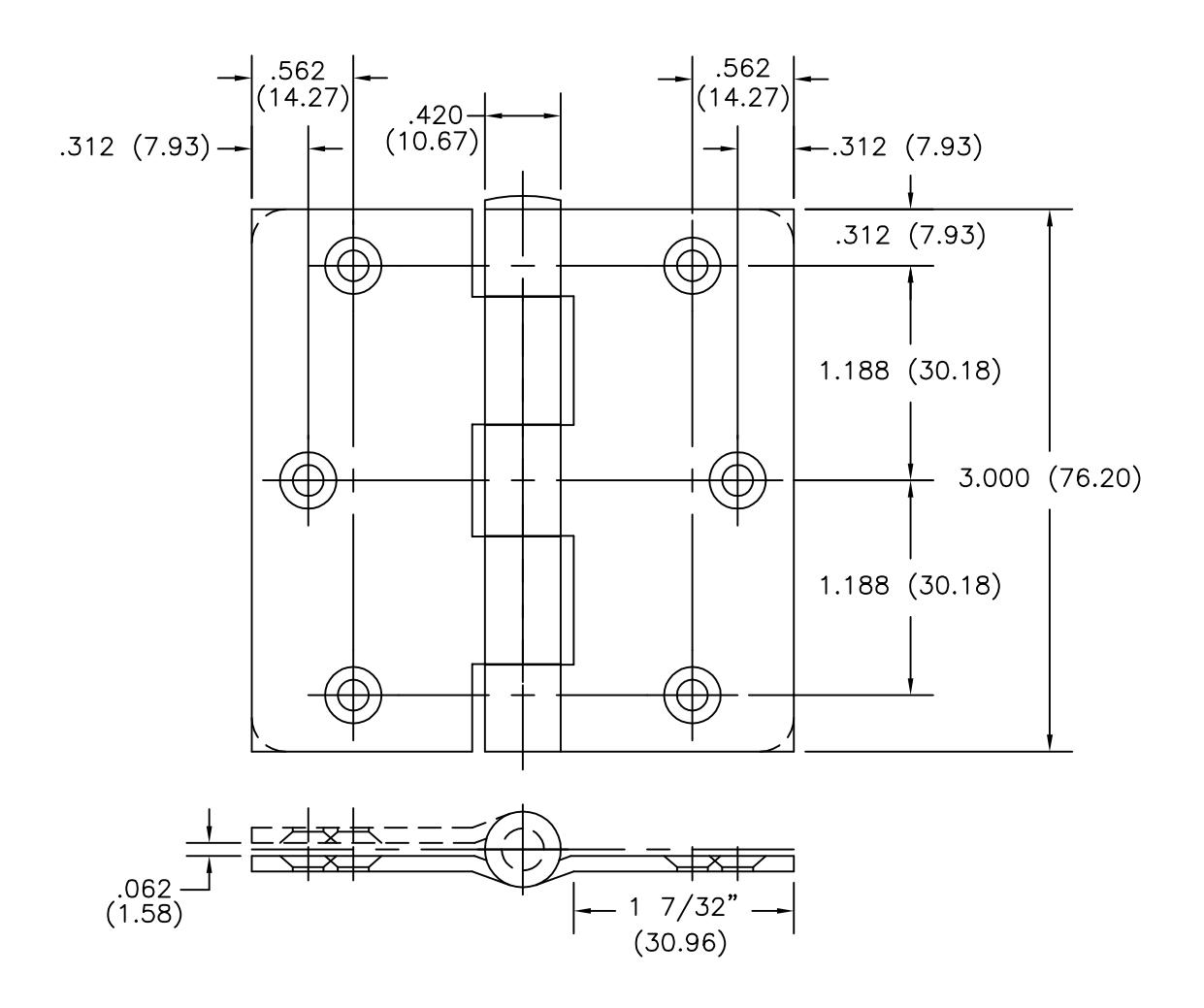

SIZE: 3 x 3 (76.20 x 76.20)
-DO NOT SCALE-
| CATALOG NUMBER | ||
|---|---|---|
| STEEL HINGES |
TYPICAL
CORNER RADII |
METAL
GAUGE |
| 1741 | SQUARE | .085 (2.16) |
| RC1741 | 1/4 (6.35) | .085 (2.16) |
PIN DIAMETER .234 (5.9) COUNTERSUNK FOR #9 SCREWS
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Hager testing conforms to ANSI-A156.1.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
