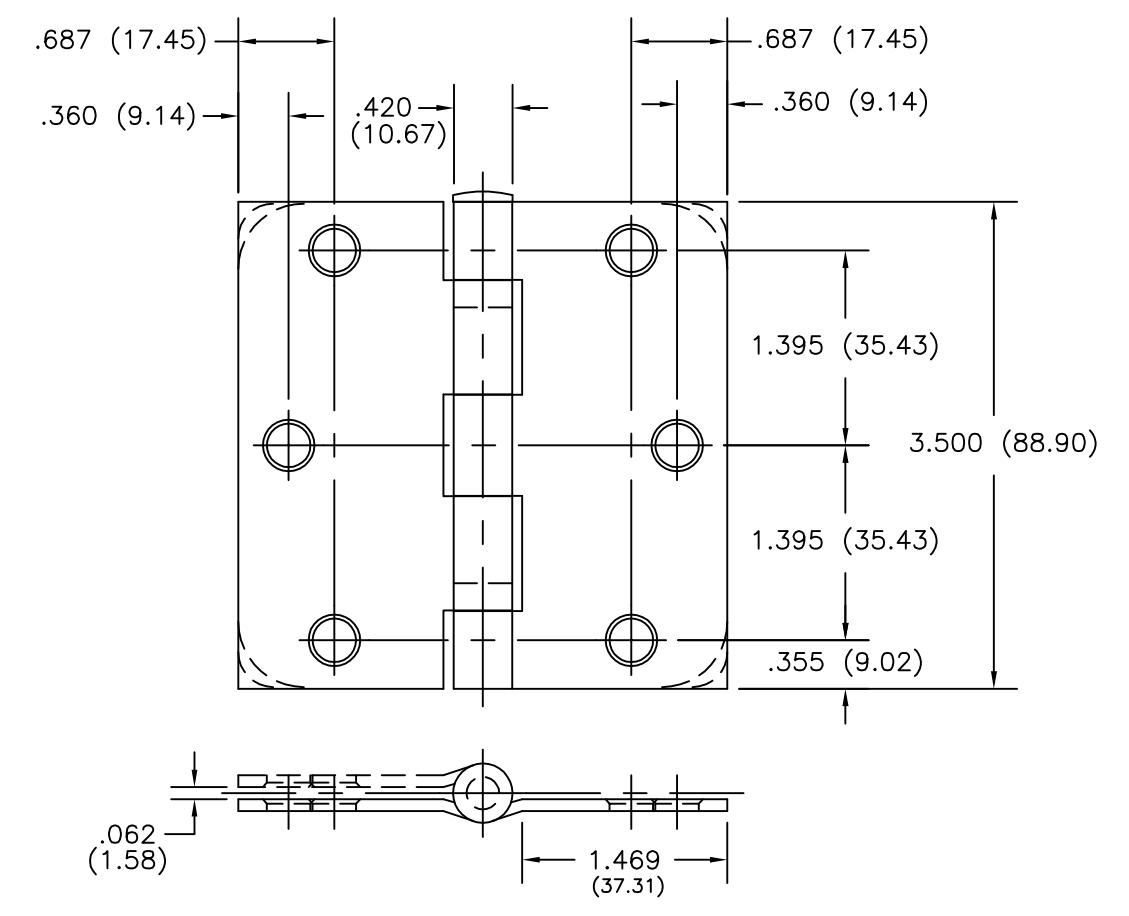

Full Mortise Res – 3.5in x 3.5in Template – T398-Rev03
Open the original PDF document
View PDF
| CATALOG NUMBER | ||||
|---|---|---|---|---|
|
STEEL
HINGES |
NON-
FERROUS HINGES |
TYPICAL
CORNER RADII |
METAL
GAUGE |
|
| 1541 | SQUARE | .085 (2.16) | ||
| BB1541 | SQUARE | .085 (2.16) | ||
| 1741 | SQUARE | .085 (2.16) | ||
| BB1741 | SQUARE | .085 (2.16) | ||
| 1746 | SQUARE | .085 (2.16) | ||
| RC1541 | 1/4 (6.35) | .085 (2.16) | ||
| RCBB1541 | 1/4 (6.35) | .085 (2.16) | ||
| RC1741 | 1/4 (6.35) | .085 (2.16) | ||
| RCBB1741 | 1/4 (6.35) | .085 (2.16) | ||
| RC1748 | 1/4 (6.35) | .085 (2.16) | ||
| 7741 | 1/4 (6.35) | .085 (2.16) | ||
| CATALOG | NUMBER | ||||
|---|---|---|---|---|---|
|
STEEL
HINGES |
NON-
FERROUS HINGES |
TYPICAL
CORNER RADII |
METAL
GAUGE |
||
| RC1746 | 1/4 | (6.35) | .085 | (2.16) | |
| RC1542 | 5/8 | (15.88) | .085 | (2.16) | |
| RCBB1542 | 5/8 | (15.88) | .085 | (2.16) | |
| RC1641 | 5/8 | (15.88) | .085 | (2.16) | |
| 8641 | 5/8 | (15.88) | .085 | (2.16) | |
| RC1841 | 5/8 | (15.88) | .085 | (2.16) | |
| RC1842 | 5/8 | (15.88) | .085 | (2.16) | |
| RCBB1842 | 5/8 | (15.88) | .085 | (2.16) | |
| 8741 | 5/8 | (15.88) | .085 | (2.16) | |
| RC1846 | 5/8 | (15.88) | .085 | (2.16) | |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size " with #9 Head
Wood Screw Size " F.H.
-DO NOT SCALE-
PIN DIAMETER .234 (5.9) COUNTERSUNK FOR #9 SCREWS
Hager testing conforms to ANSI-A156.1.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
Template No. T398
