Full Mortise Non-Template – T305
Open the original PDF document

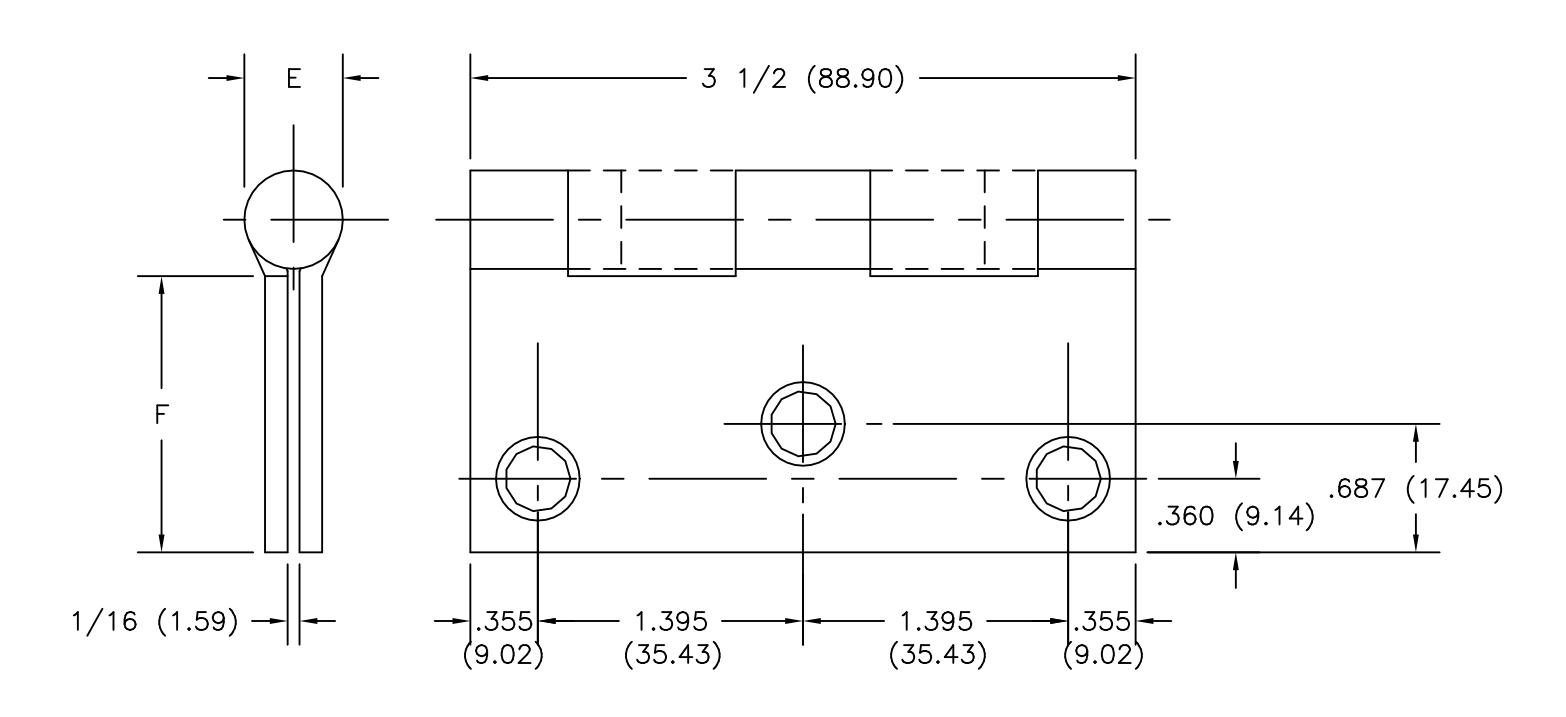

View PDFSIZES: 3 1/2 x 3 1/2 --- 3 1/2 x 5 --- 3 1/2 x 6
(88.90 x 88.90) (88.90 x 127.00) (88.90 x 152.40)
-DO NOT SCALE-
| CATALOG NUMBER | (F) DISTANCE | FROM | EDGE | OF | LEAF | TO | SWAGE | LINE | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
STEEL
HINGES |
NON-
FERROUS HINGES |
METAL
GAUGE |
(E)
KNUCKLE DIAMETER |
3
(8 |
1/2 >
8.90 > |
< 3
< 88 |
1/2
3.90) |
||||
| 1279 | 1191 | .119 (3.02) | 17/32 (13.49) | 1 | 3/8 ( | 34.9 | 93) | ||||
| 3B1279 | BB1191 | .119 (3.02) | 17/32 (13.49) | 1 | 3/8 ( | 34.9 | 93) | ||||
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size- " F.H. WITH NO. 9 HEAD Wood Screw Size- No. 9 x 1" F.H.
NOTE: See Template T304 for template hole pattern.
CHANGED PER ECO CT08029 SLJ 05.01.09
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
Template No. T305
