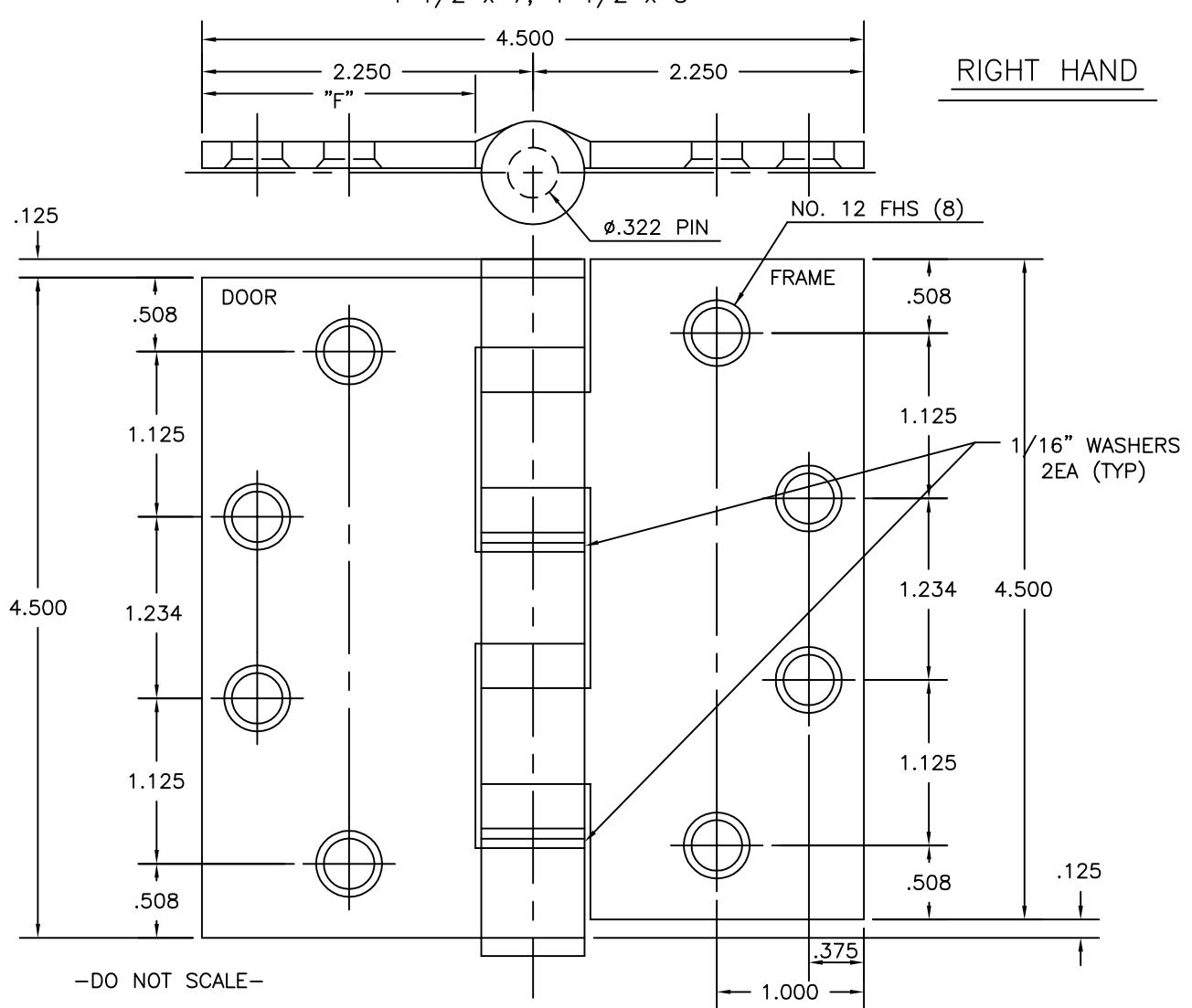

Full Mortise Drop Leaf RH Template – T-Drop_Leaf_RH
Open the original PDF document
View PDFTemplate No. T - DROP LEAF Rev. '96
SIZES: 4 1/2 x 4, 4 1/2 x 4 1/2, 4 1/2 x 5, 4 1/2 x 6, 4 1/2 x 7, 4 1/2 x 8
| CATALOG | NUMBER | (F) DI | STANCE FF | ROM EDGE | OF LEAF | TO SWAGE | LINE | |||
|---|---|---|---|---|---|---|---|---|---|---|
|
STEEL
HINGES |
NON-
FERROUS HINGES |
METAL
GAUGE |
(E)
KNUCKLE DIAMETER |
4 | 1/2 x |
4 1/2 x
4 1/2 |
4 1/2 x
5 |
4 1/2 x
6 |
4 1/2 x
7 |
4 1/2 x
8 |
| 700 | 800 | .134 | 39/64 | 1 | 5/8 | 1 7/8 | ||||
| 1279 | 1191 | .134 | 39/64 | 1 | 5/8 | 1 7/8 | 2 1/8 | 2 5/8 | 3 1/8 | 3 5/8 |
| AB700 | AB800 | .134 | 39/64 | 1 | 5/8 | 1 7/8 | ||||
| BB1174 | BB1193 | .134 | 39/64 | 1 | 3/8 | 1 5/8 | ||||
| BB1279 | BB1191 | .134 | 39/64 | 1 | 5/8 | 1 7/8 | 2 1/8 | 2 5/8 | 3 1/8 | 3 5/8 |
| AB750 | AB850 | .180 | 45/64 | 1 | 9/16 | 1 13/16 | 2 1/16 | 2 9/16 | 3 1/16 | 3 9/16 |
| BB1168 | BB1199 | .180 | 45/64 | 1 | 9/16 | 1 13/16 | 2 1/16 | 2 9/16 | 3 1/16 | 3 9/16 |
ALL DIMENSIONS ARE IN INCHES.
Wood Screw Size— No. 12 x 1 1/4" F.H. Machine Screw Size— 12—24 x 1/2" F.H. Hospital type and round corner template hinges conform to the above screw size and location. They are designated by "HT" and "RC" to catalog number.
Hager template hinges are made in size, gauge and with screw holes located to conform to ANSI-A156.7. HAGER RESERVES THE RIGHT TO MAKE HAGER COMPANIES
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
Template No. T—DROP LEAF
