Full Mortise Anchor Hinges – 127 mm x 114 mm – Template t326m
Open the original PDF document
View PDF'96 Rev.

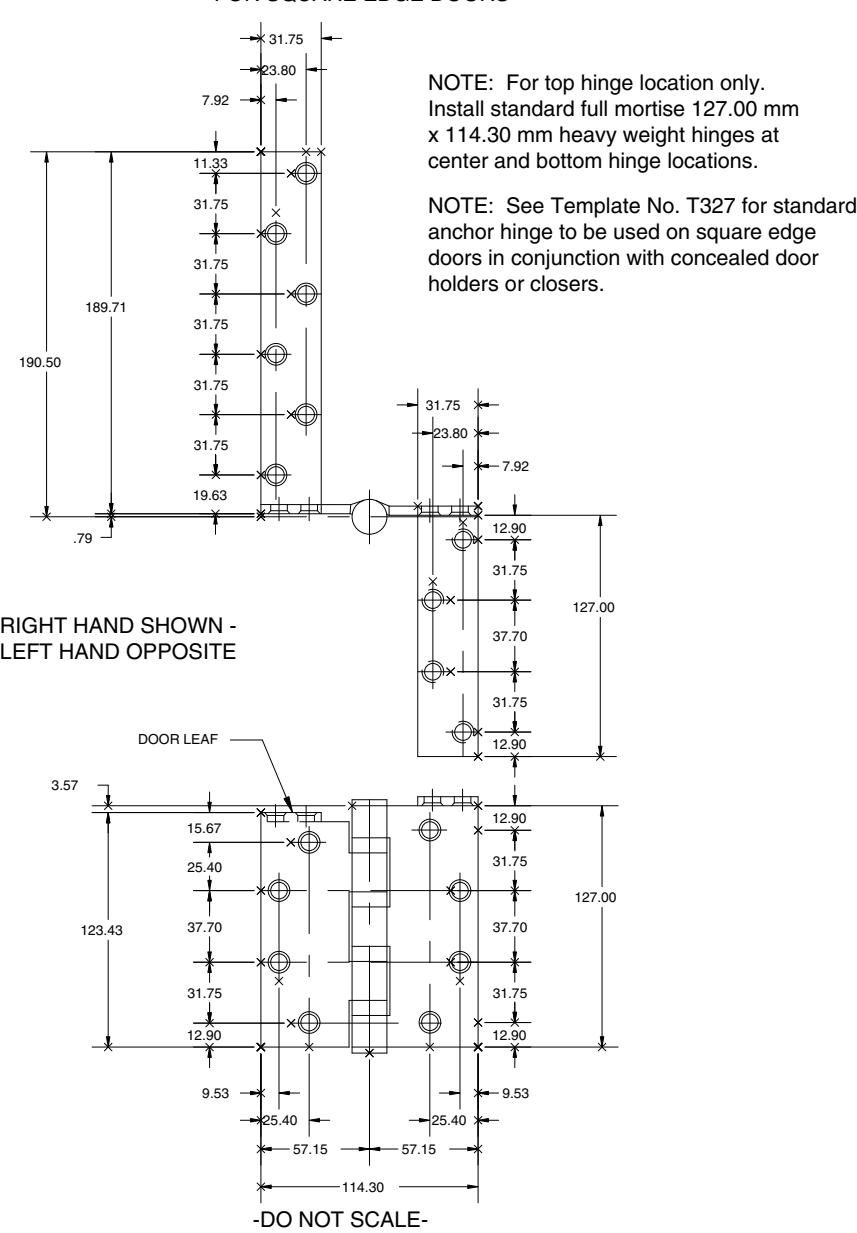

SIZES: 127.00 x 114.30
FOR SQUARE EDGE DOORS
| CATALOG NUMBER | ||
|---|---|---|
|
STEEL
HINGES |
NON
FERROUS HINGES |
METAL
GAUGE |
| BB1162 | BB1192 | 4.83 |
| AB7506 | AB8506 | 4.83 |
ALL DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size- 12-24 x 1/2" F.H. Wood Screw Size-No. 12 x 1 1/4" F.H.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
139 VICTOR STREET P.O. BOX 12300
HAGER COMPANIES ST. LOUIS, MISSOURI 63157-0300
T e m plate N o. T
