Full Lip Strike – Metal Frame Template – T-LS02294
Open the original PDF document
View PDFNOTES :
1 1 8 " 28.58
24.13
- 1. TEMPLATE DERIVED FROM A156.115-2014 FOR METAL DOORS
- 2. 3300 LOCKSETS REQUIRE #8-32 FLAT HEAD UNDERCUT SCREWS FOR MOUNTING ON METAL FRAMES. THESE SCREWS ARE NOT INCLUDED IN THE STANDARD UNIT BOX. SEE CHART FOR AVAILABLE SCREWPACKS.
- 3. CENTERLINE OF STRIKE MOUTNING HOLES MUST COINCIDE WITH THE CENTERLINE OF THE DOOR AS IT SITS IN THE FRAME.
| REV. | DESCRIPTION | ECO NO. | DATE |
|---|---|---|---|
| - | CREATED PER CUSTOMER REQUEST | OT18001 | 5/8/2018 |
A
REQUIRED SCREWS: #8-32 x 1/4" UPHS
AVAILABLE FROM HAGER: #8-32 x 3/4" UPHS (COMBO), 100 COUNT PACKS.
| FINISH | PART # |
|---|---|
| US3/4/10 | 2-300-0087 |
| US10B | 2-300-0089 |
| US15/26/26D | 2-300-0090 |
A = 1/2 DOOR THICKNESS + SILENCERS OR WEATHERSTRIPPING EXAMPLE: A = 1/2 (1-3/4) + 1/8 = 1"
41.28±0.13
| DRAWN | KJW | 5/8/2018 | ||
|---|---|---|---|---|
| ENG. APPR. | ||||
| DO NOT SCALE DRAWING | ||||
|
HAGER RESERVES THE RIGHT TO
MAKE DESIGN CHANGES |
||||

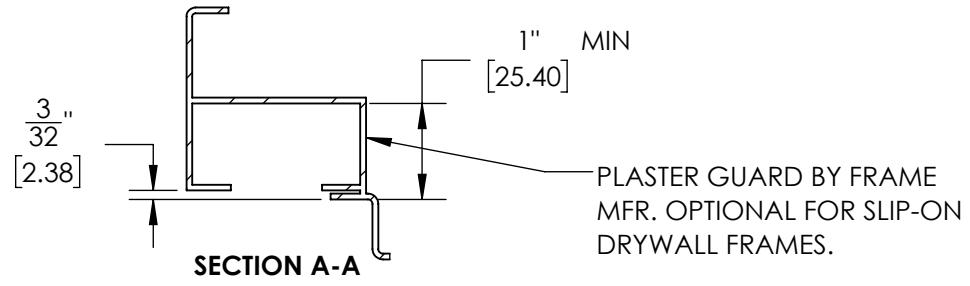

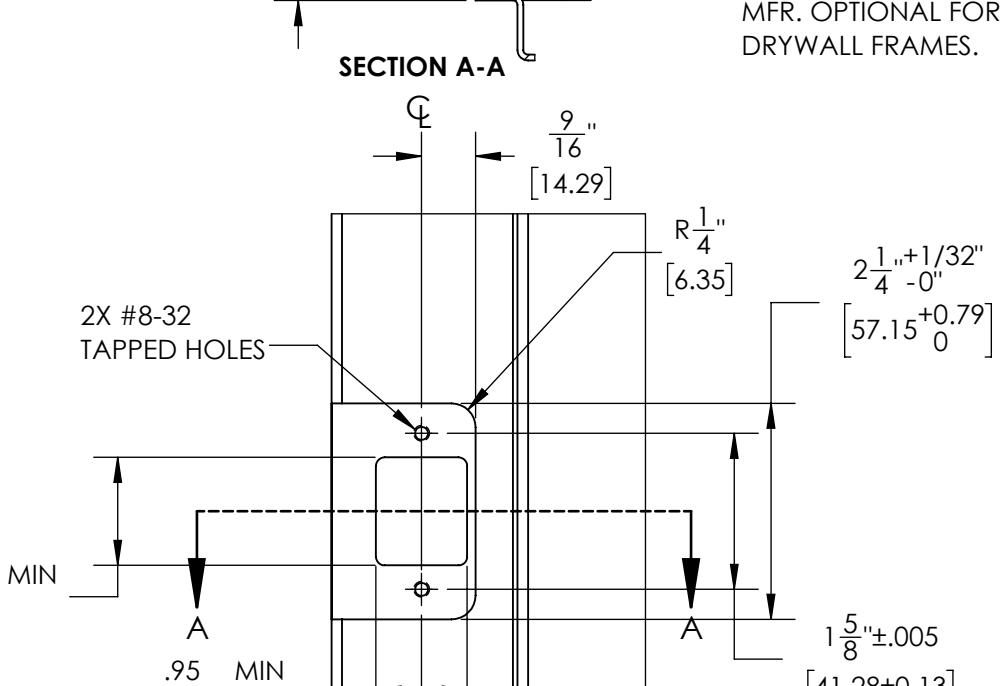

- - METAL JAMB TEMPLATE, FULL LIP STRIKE 2300 / 3300 SERIES
|
WITHOUT NOTICE. CALL HAGER
ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE |
SIZE DWG. NO.
A |
T-LS02294 |
REV.
- |
|---|---|---|---|
| OF TEMPLATE. | SCALE:1:2 | WEIGHT: 6.730 | SHEET 1 OF 1 |
