Friction Conversion Kit Template for 1000, 1000A, 3300A, 4000, 4400, 9000, & 9000A
Open the original PDF document
View PDF| FRICTION CONVERSION PART LIST FOR ALL MODELS | ||
|---|---|---|
| ITEM | QTY | DESCRIPTION |
| 1 | 1 | FRICTION ADJUSTMENT ASSEMBLY |
| 2 | 1 | FRICTION ADJUSTMENT SCREW |

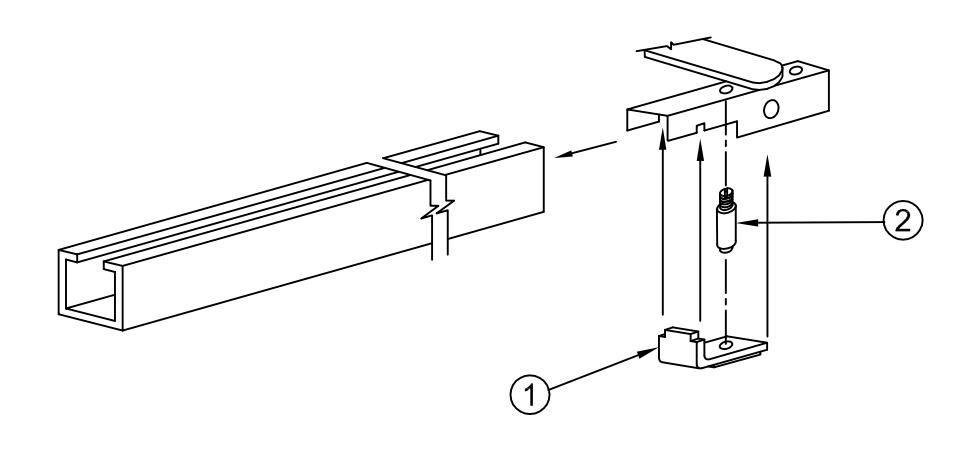

4000 FRICTION CONVERSION DRILL OUT EYELET FROM CHANNEL FROM NON-SPRING END
INSTALLED UNITS MUST BE REMOVED FROM DOOR

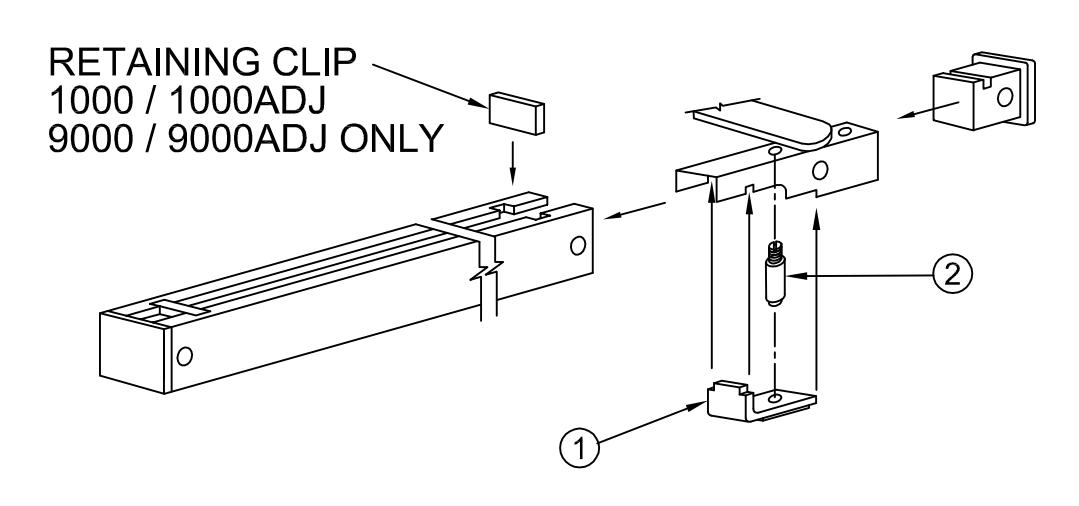

1000 / 1000ADJ / 3300ADJ / 4400 / 9000 / 9000ADJ FRICTION CONVERSION TO DISASSEMBLE REMOVE RETAINING CLIP AND END PLUG FROM NON-SPRING END ONLY
INSTALLED UNITS MUST BE REMOVED FROM DOOR
@ www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
1000 / 1000ADJ / 3300ADJ / 4000 4400 / 9000 / 9000ADJ FRICTION KIT
© 2007 ABH Mfg., Inc. printed in USA
PAGE 1 OF 1 REVISED 07-13-12
