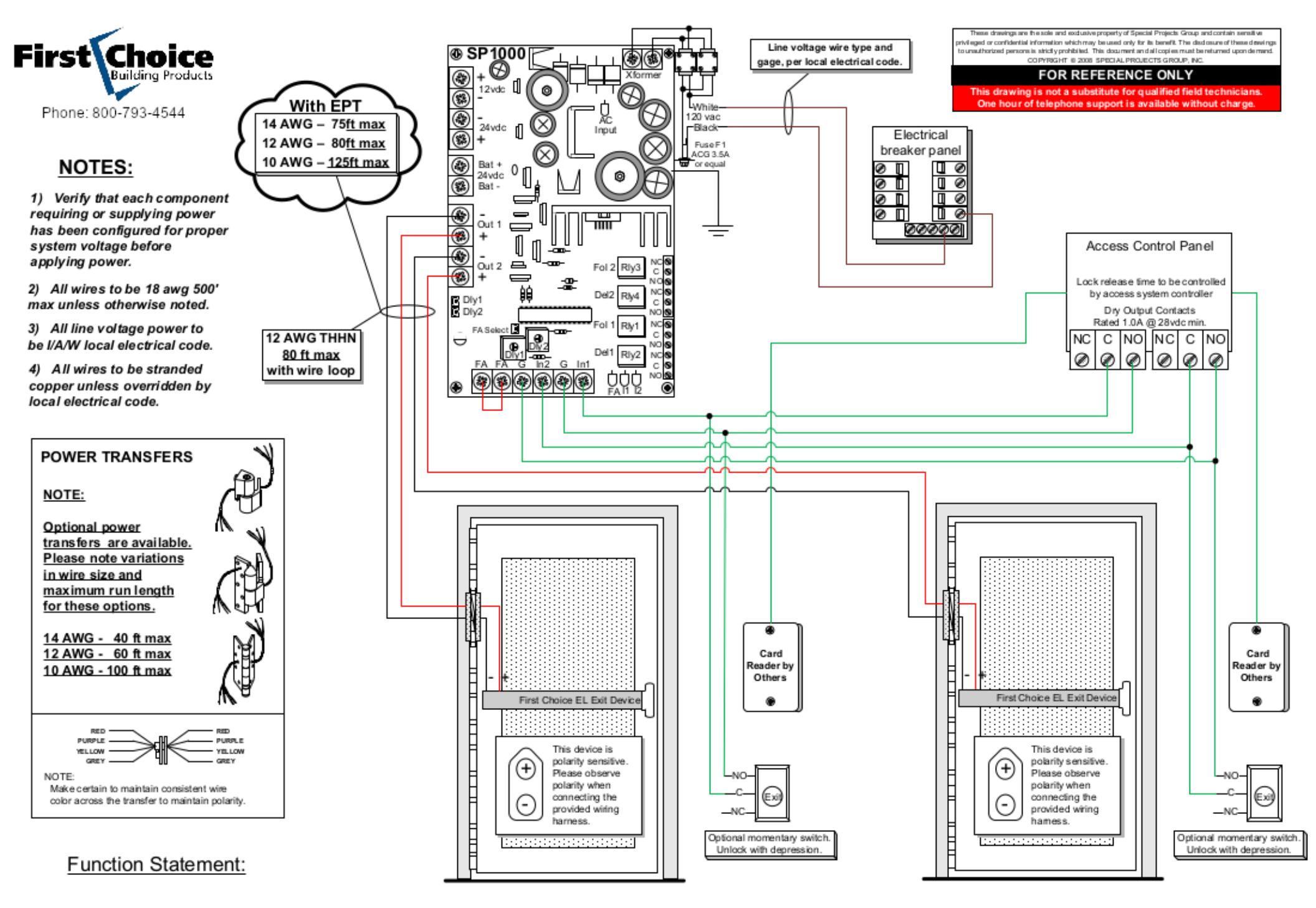

First Choice Building Products EL-Exit Device 2 Single Door PSEL3000-2 Wiring Diagram
Open the original PDF document
View PDF
From exterior- locked condition: From exterior - unlocked condition: From interior - locked condition: From interior - unlocked condition: General:
Access via valid credential.
Doors to remain locked unless held unlocked via access control.
Free egress via exit device.
Free egress via exit device.
| Title: EL Exit Device 2 Single.vsd | Project: First Chaice 2 single abors | |||||
|---|---|---|---|---|---|---|
| Heading: Various Door: Vario | 8 | |||||
| Date: | 8 Last Revised: | 10/23/2008 | 1:07:01 PM | |||
| Drawn By: Patrick Treleven For: First Choice Building Products | Pg 1 OF 1 | |||||
