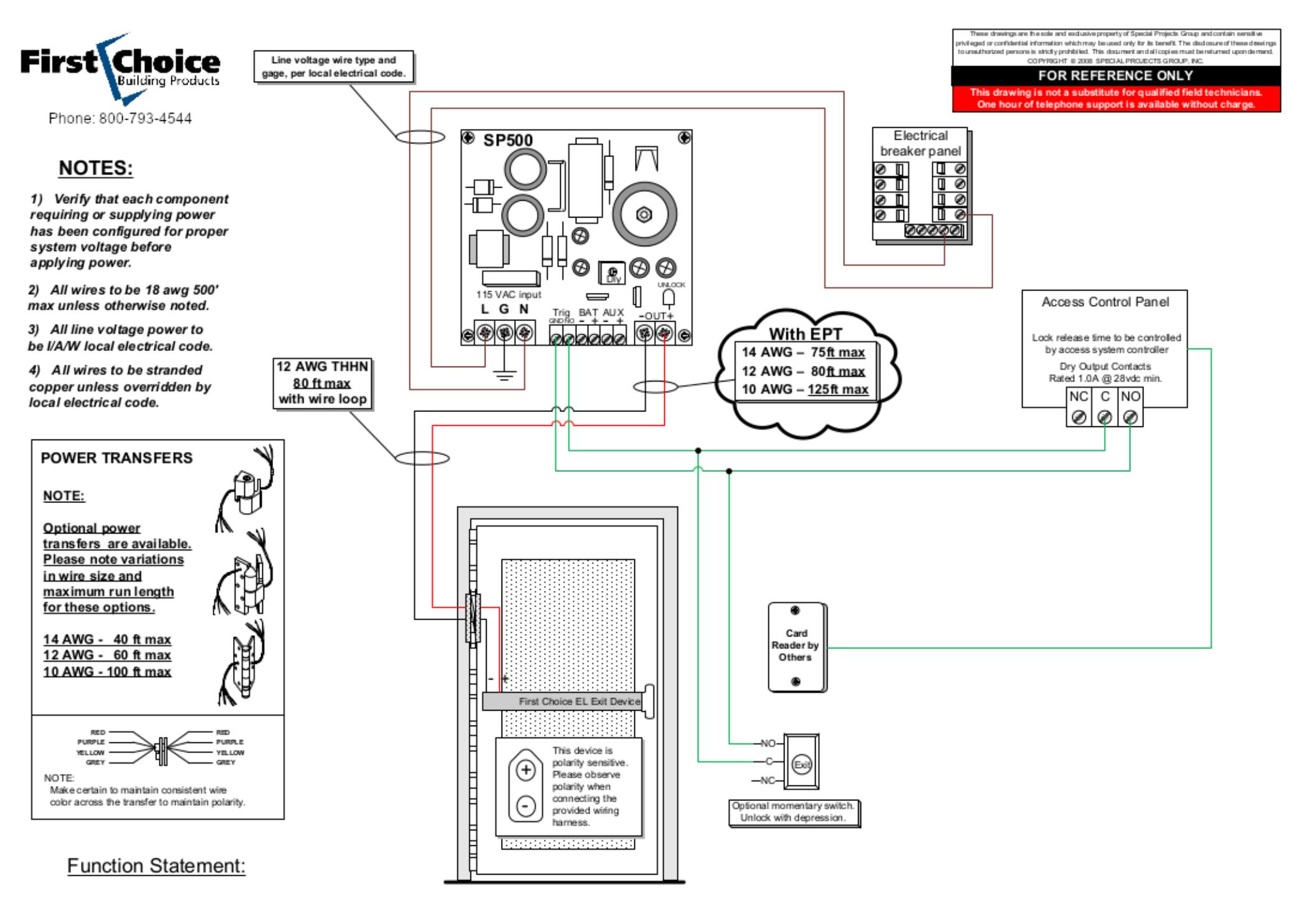

First Choice Building Products EL Exit Device-1 Single Door PSEL1500 Wiring Diagram
Open the original PDF document
View PDF
From exterior- locked condition: From exterior - unlocked condition: From interior - locked condition: From interior - unlocked condition: Free egress via exit device. General:
Access via valid credential.
Doors to remain locked unless held unlocked via access control. Free egress via exit device.
| III BL Exit Device 1 Single - SP50 | 0.vsd Project: First Choice 1 single door |
|---|---|
| Heading: Various | Door: Various |
| Date: 10/24/2008 Date Pri | inted: 10/24/2008 Last Revised: 10/23/2008 1:51:44 PM |
| Drawn By: Patrick Treleven For: F | First Chaice Building Products Pg: 1 OF 1 |
