Fire Rated Studs for Half Surface Aluminum Continuous Geared Hinges
Open the original PDF document
View PDFUL FIRE RATED STUDS FOR INSTALLATION HALF SURFACE ALUMINUM GEARED HINGES
MODELS A211HD, A213HD, A450HD, A460HD, A530HD, A540HD & A550HD
В
С
D
Ε

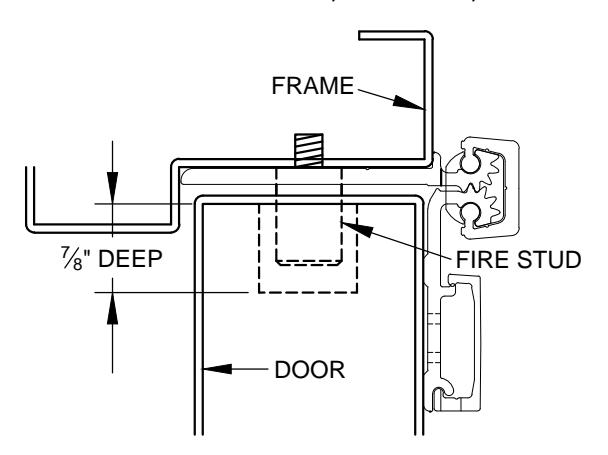

DOOR SHOWN CLOSED WITH FIRE STUD IN PLACE USING MODEL A540HD HINGE
NOTES:
- 1. INSTALL HINGE PER INSTALLATION INSTRUCTIONS FOR EACH MODEL.
- 2. FOR THE FRAME SIDE DRILL AND TAP (4) 12-24 HOLES FOR FIRE STUDS.

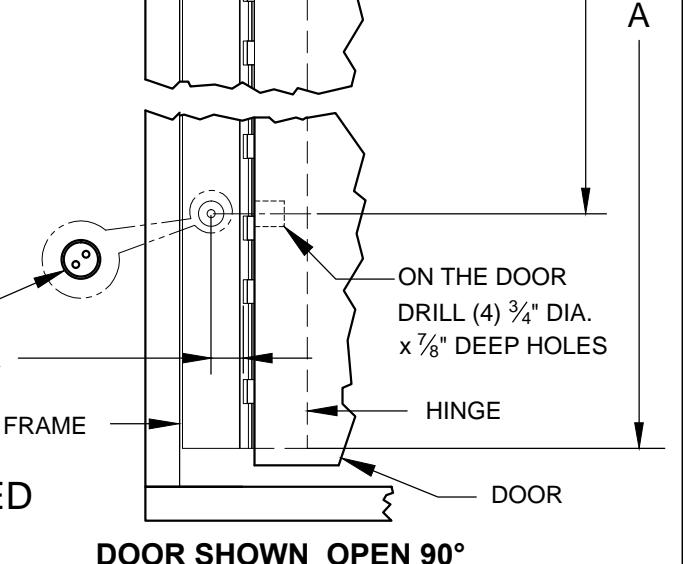

- 3. FOR THE DOOR SIDE DRILL (4) 3/4" DIA. HOLES IN THE DOOR TO CORRESPOND TO THE STUD HOLES IN THE FRAME SIDE.
- 4. INSERT STUDS IN THE FOUR (4) TAPPED FRAME HOLES, TIGHTEN SECURELY.
- 5. SLOWLY CLOSE DOOR MAKING SURE THAT THE STUDS ARE PROPERLY ALIGNED.
- 6. MINOR INTERFERENCE CAN BE TAKEN CARE OF WITH A ROUND METAL FILE.
| DIMENSION | |||||
|---|---|---|---|---|---|
|
"A"
HINGE LENGTH |
79" | 83" | 85" | 95" | 120" |
| "B" | 12" | 12" | 12" | 12" | 12" |
| "C" | 25-3/8" | 27-3/8" | 28-3/8" | 32-3/8" | 42-1/2" |
| "D" | 53-5/8" | 55-5/8" | 56-5/8" | 62-5/8" | 77-1/2" |
| "E" | 67" | 71" | 73" | 83" | 108" |
ON THE FRAME, DRILL AND TAP (4)12-24 HOLES

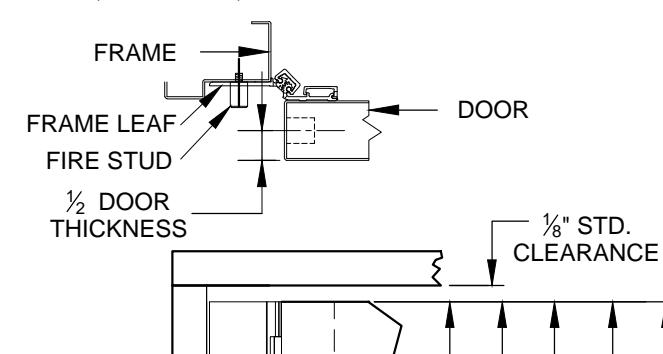

DOOR THICKNESS + " FROM CENTER OF HOLE TO EDGE OF FRAME
ALL FOUR (4) STUDS MUST BE INSTALLED TO COMPLY WITH U.L. RATING
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
FIRE STUD - HALF SURFACE-01.DWG
FIRE STUD -HALF SURFACE
©2016 ABH Mfg., Inc. printed in USA
PAGE 1 OF 1 REVISED 10-05-16
