Falcon_Rim_18_&_XX_F-18_&_F-XX-Series_LE_&_SE_Trim_Installation_Instructions_109649
Open the original PDF document
View PDF
| DEVICE | "A" | "B" | DEVICE | "A" | ∣ "B" | |
|---|---|---|---|---|---|---|
| F)XX-R-LE | OMIT | 1-1/4" | (F)18-R-LE | OMIT | 1-1/4" | |
| ( | F)XX-R-LE (LS/LK) | OMIT | OMIT | (F)18-R-LE (LS/LK) | OMIT | OMIT |
| F)XX-R-LE (NL) | OMIT | 1-1/4" | (F)18-R-LE (NL) | OMIT | 1-1/4" | |
| ( | F)XX-R-LE DT | OMIT | OMIT | (F)18-R-LE DT | OMIT | OMIT |
| F)XX-R-P x LE DT | 1-1/4" | OMIT | (F)18-R-P x LE DT | 1-1/4" | OMIT | |
| ( | F)XX-R-LE2 | 1-1/4" | OMIT | (F)18-R-LE2 | 1-1/4" | OMIT |
| ( | F)XX-R-LE(2O.C.) | 1-1/4" | 1-1/4" | (F)18-R-LE(2O.C.) | 1-1/4" | 1-1/4" |
NOTE: DIMENSIONS "A" & "B" ARE THE SAME FOR LE & SE TRIM REGARDLESS OF TRIM FUNCTION
CORRESPONDS TO TEMPLATES T-2099 AND W-2099
TECHNICAL SERVICE / CUSTOMER SERVICE FAX-ON-DEMAND
800-826-5972 877-454-9696
TITLE:

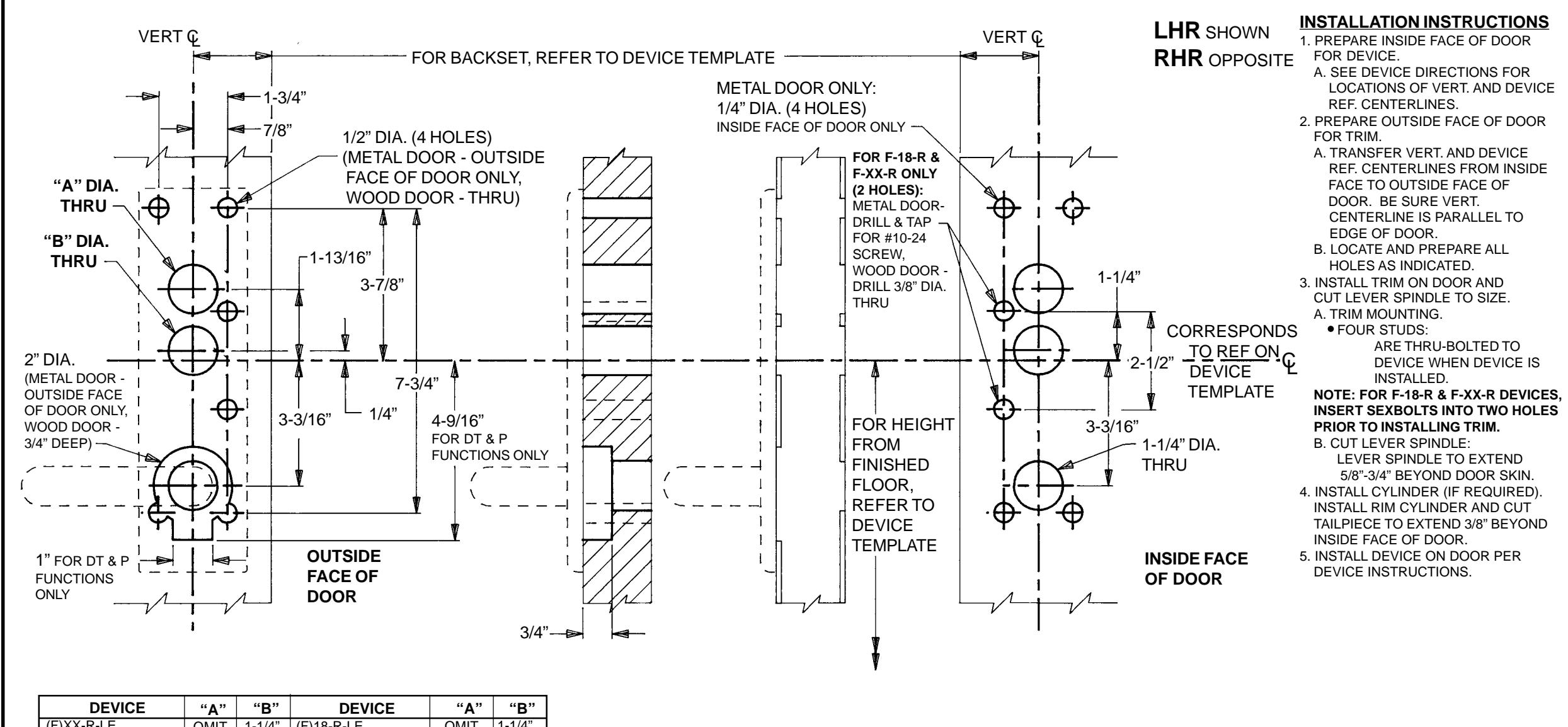

LE & SE TRIMS FOR (F)18 & (F)XX SERIES RIM DEVICES
FOR LE & SE TRIM FOR (F)18 & (F)XX VERTICAL, MORTISE & THREE POINT LATCH DEVICES, SEE OTHER SIDE
DATE: 3-1-98
DIRECTION SHEET - REV.
D-2099-2
