View PDF700 Series Trim (for 24-R or 24-V Device only)

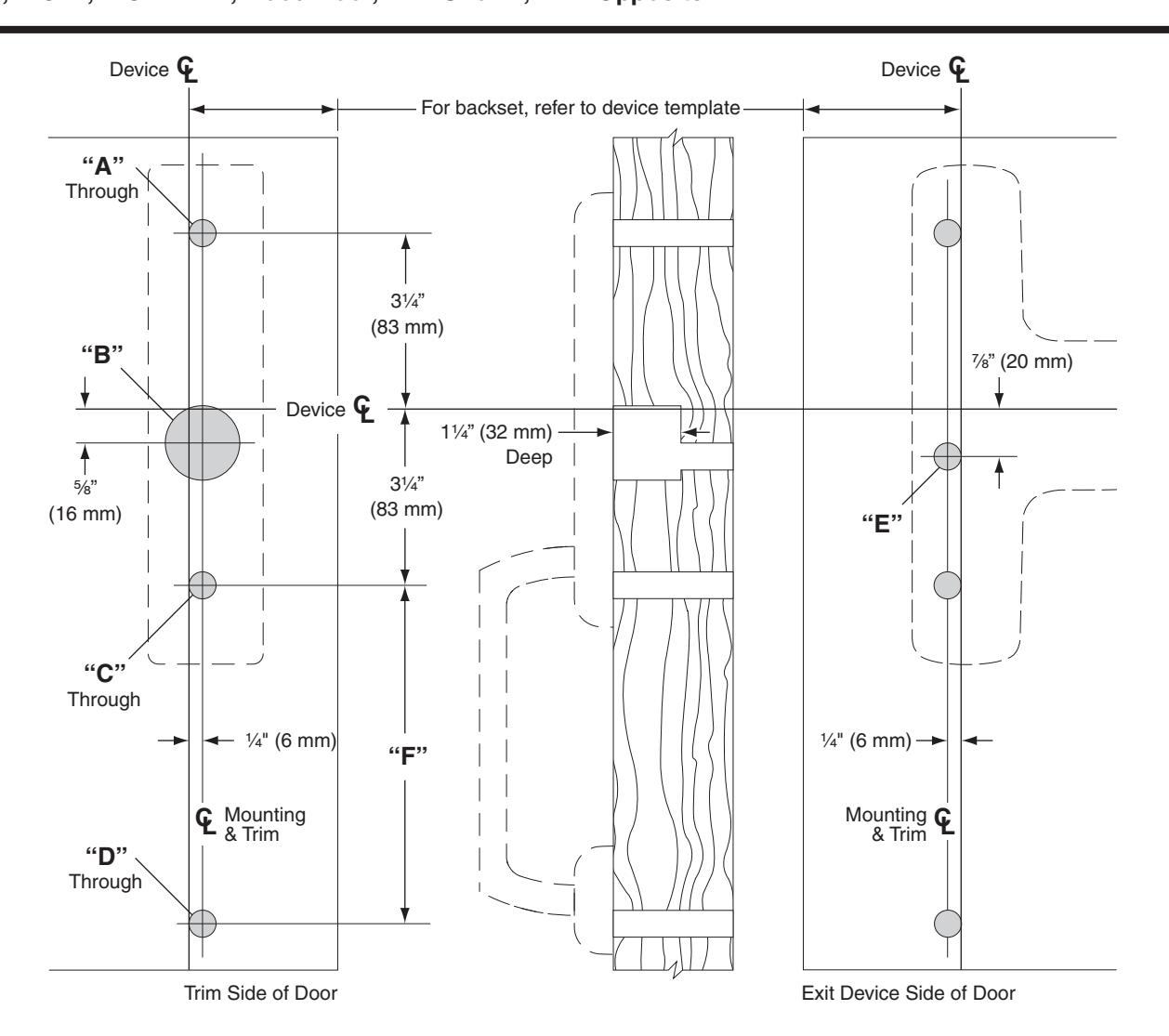

718C, 718DT, 718NL Trim, Wood Door, LHR Shown, RHR Opposite
| Α | В | С | D | Е | F | |
|---|---|---|---|---|---|---|
| 718DT | 1/2" | _ | 1/2" | 1/2" | _ | 61/4" |
| 718C | 1/2" | 1%" | 1/2" | _ | 1/2" | _ |
| 718NL | 1/2" | 13/8" | 1/2" | 1/2" | 1/2" | 61/4" |
• For height from finished floor, refer to device template.
THIS TEMPLATE APPLIES TO PRODUCT ORDERED AFTER 3/1/2011 PRIOR TO THIS DATE USE OLD TEMPLATE
темрцате W-2361-а
