FALCON
Trim for 25 Series Exit Device Recorte para el dispositivo de salida la serie 25 Garniture extérieure pour l'appareil de sortie de la série 25
Installation Instructions Instrucciones de Instalación Notice d'installation

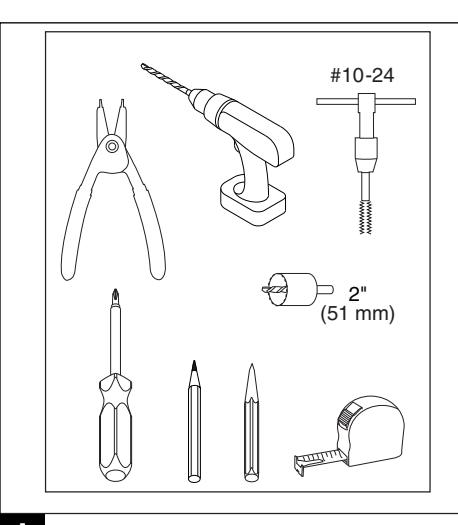

Prepare Door (LHR Shown) Prepare la Puerta (Se muestre el LHR) Préparer la Porte (LHR illustré)
FOR RIM DEVICE (25-R) GO TO STEP 3 PARA RIM DEVICE (25-R) SIGA AL PASO 3 POUR RIM DEVICE (25-R) PASSER À L'ÉTAPE 3
2 Cut Lift Block Finger Corte la Lift Block Finger Couper le Lift Block Finger
| | | |
Do not cut
No se debe cortar Ne pas couper |
||
|---|---|---|---|
|
25-V
Surface Vertical Exterior Vertical En Surface Verticale |
25-C
Concealed Vertical Oculto Vertical Dissimulé Verticale |
25-M
Mortise Montaje Mortaise |
|
|
1¾"
44 mm |
С | А | В |
|
2½"
57 mm |
D | В | С |
