Falcon_25_Series_Trim_25-C_Device_Only_Metal_Door_Template_108546
Open the original PDF document
View PDF25 Series Trim (for 25-C Device only)

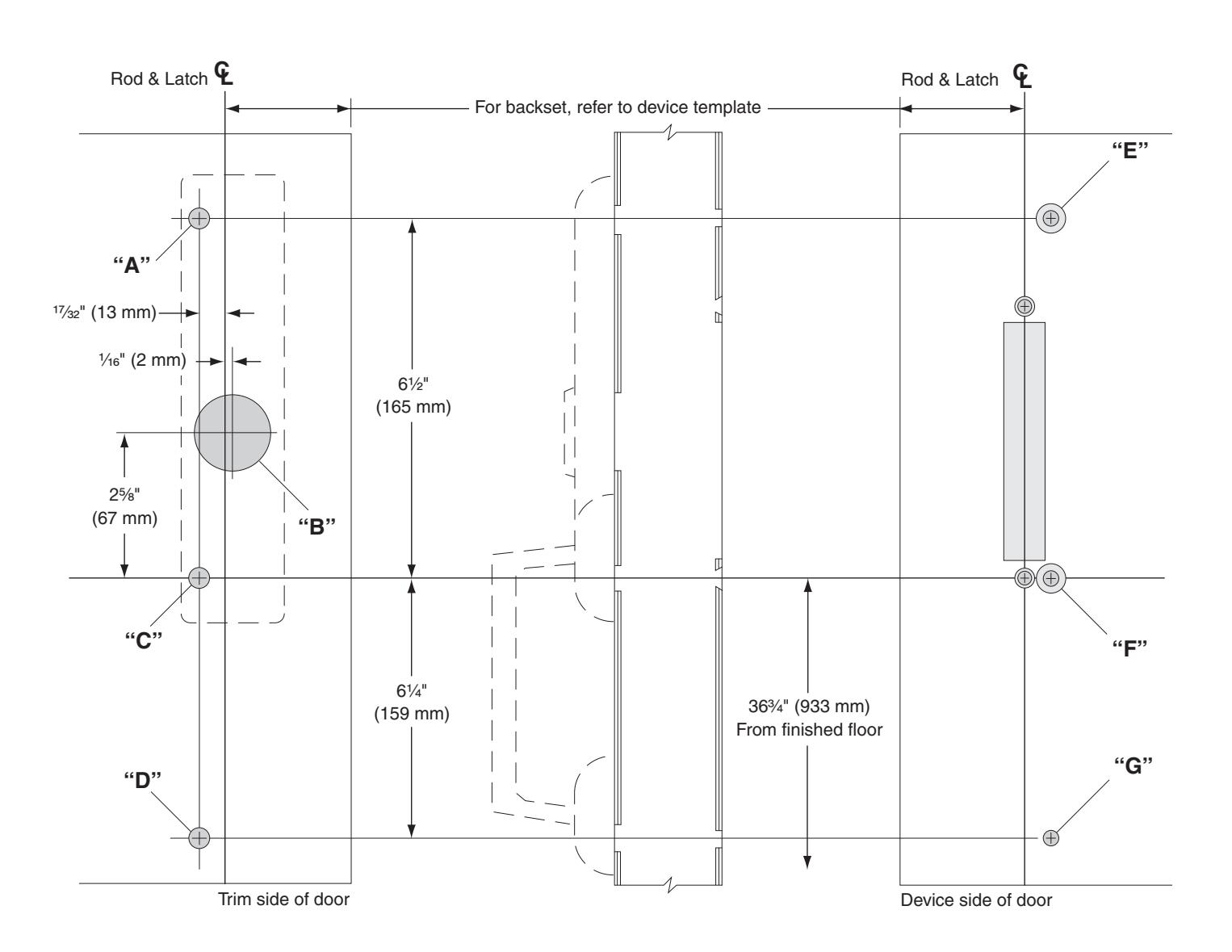

717-DT & 718C Trim, Metal Door, LHR Shown, RHR Opposite
| Trim | Α | В | С | D | E* | F* | G |
|---|---|---|---|---|---|---|---|
| 717DT | OMIT | OMIT | 3/8" | 3/8" | OMIT | 9/32" | 9/32" |
| 718C | 3/8" | 13⁄8" | 3/8" | OMIT | 9/32" | 9/32" | OMIT |
* Countersink for 1/4" - 20
THIS TEMPLATE APPLIES TO PRODUCT ORDERED PRIOR TO 3/1/2011 AFTER THIS DATE USE NEW TEMPLATE
TEMPLATE
T-2211-c
