View PDF24 Series Trim (for 24-C Device only)

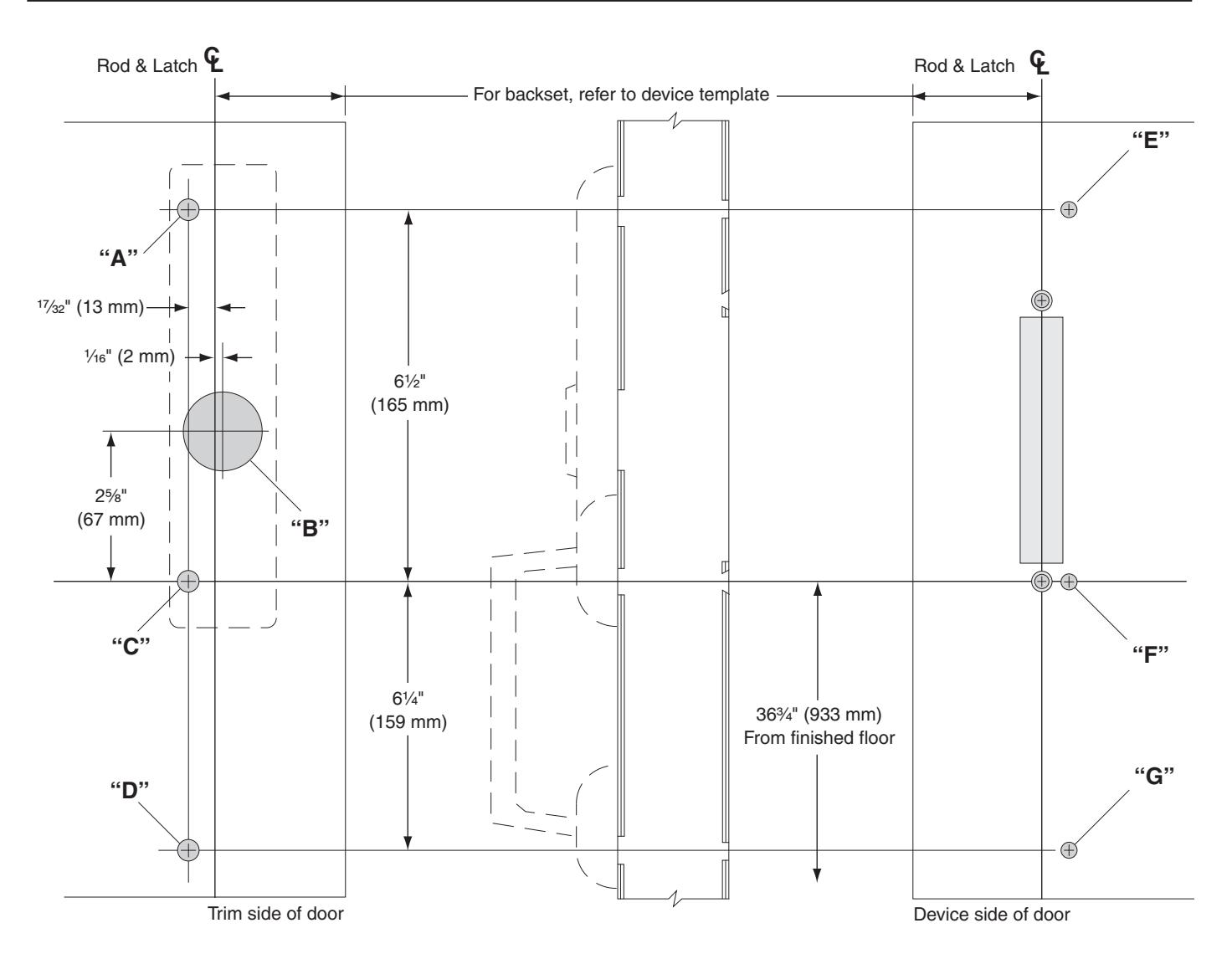

717DT, 718DT, 718C and 718NL Trim, Metal Door, LHR Shown, RHR Opposite
| Trim | Α | В | С | D | Е | F | G |
|---|---|---|---|---|---|---|---|
| 717DT | OMIT | OMIT | 3/8" | 3/8" | OMIT | 9/32" | 9/32" |
| 718DT | 3/8" | OMIT | 3/8" | 3/8" | 9/32" | 9/32" | 9/32" |
| 718C | 3/8" | 1%" | 3/8" | OMIT | 9/32" | 9/32" | OMIT |
| 718NL | 3/8" | 1%" | 3/8" | 3/8" | 9/32" | 9/32" | 9/32" |
• For height from finished floor, refer to device template.
THIS TEMPLATE APPLIES TO PRODUCT ORDERED PRIOR TO 3/1/2011 AFTER THIS DATE USE NEW TEMPLATE
TEMPLATE
T-2355-b
